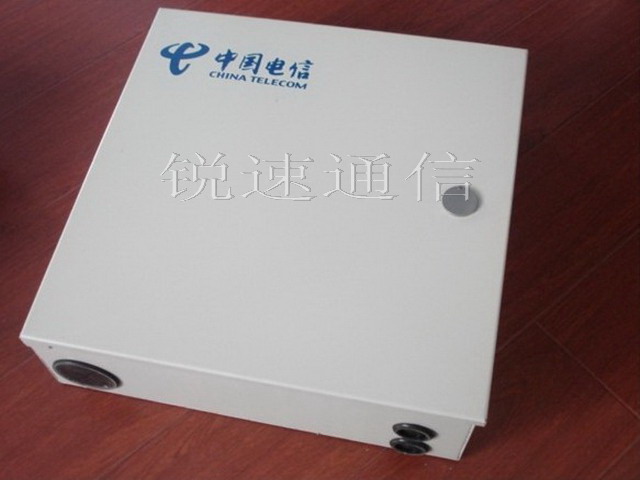

12芯光纖分纖箱

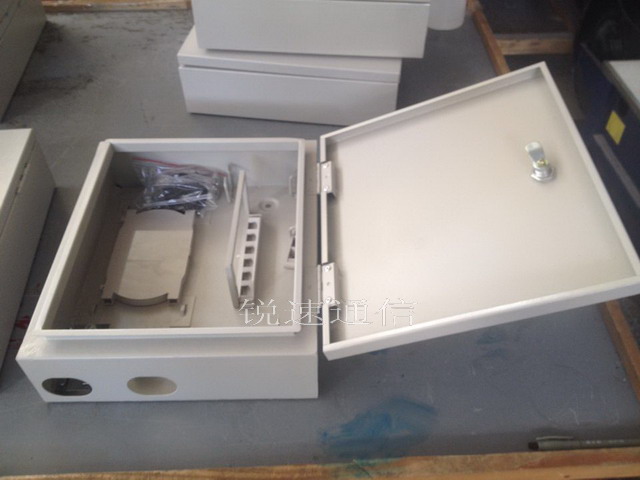

12芯光纖分纖箱、材質：冷軋板 SMC  ABS 不銹鋼

型號：4芯6芯8芯12芯24芯36芯48芯60芯72芯96芯108芯144芯288芯

使用區：移動 聯通 鐵通 電信 廣電FTTH FTTB FTTX FTTP

安裝地方：壁掛式 樓道 室外 室內 抱桿式 入墻式家庭住宅

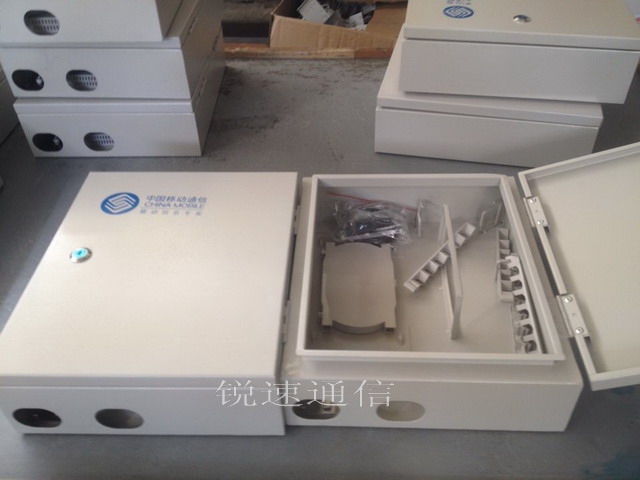

為適應市場需求設計的分纖（分光）箱，分為直熔型、適配器型光纜分纖箱和盒式、插片式光纜分光分纖箱。箱體材料采用優質冷軋鋼、不銹鋼或復合材料。主要適用在FTTH接入方式下的樓道或戶外分光點。適用于FTTH的一級或二級分光，二級分光優勢特別明顯。并且引入了旁路纖接續功能。

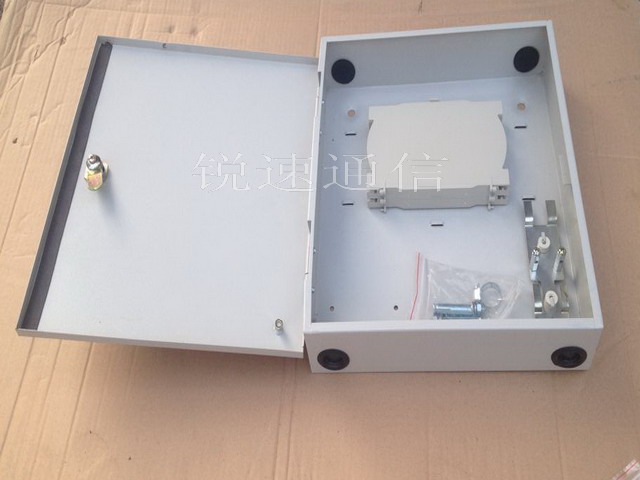

直熔型體積小巧，配置多樣，特別適合一級分光模式下，放置在樓道、弱電井等場合。

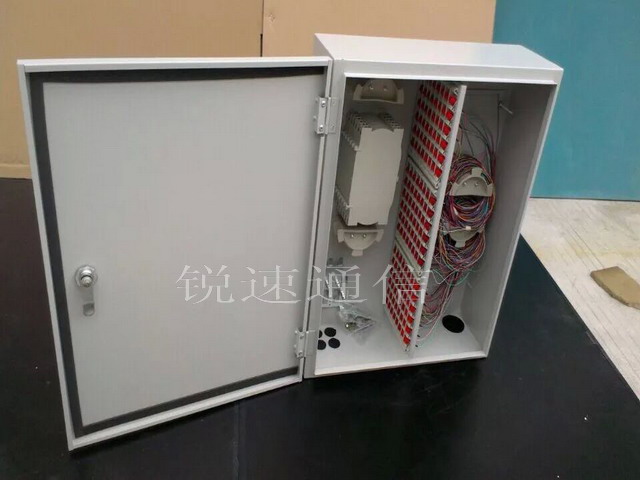

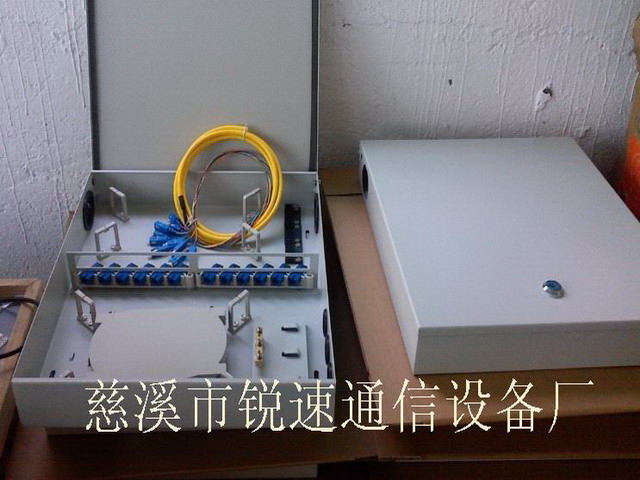

適配器型分纖箱除具有分配線功能，還預留分光功能，可靈活配置各種不同規格的盒式光分路器。

上聯光纜：容量16-32光纜出纖：蝶形光纜接SC蝶形光纜尾纖或快速連接頭至用戶端。進纜方式：室內上進/下進、室外下進。

分纖（分光）箱：適用插片式 適配器直接安裝。

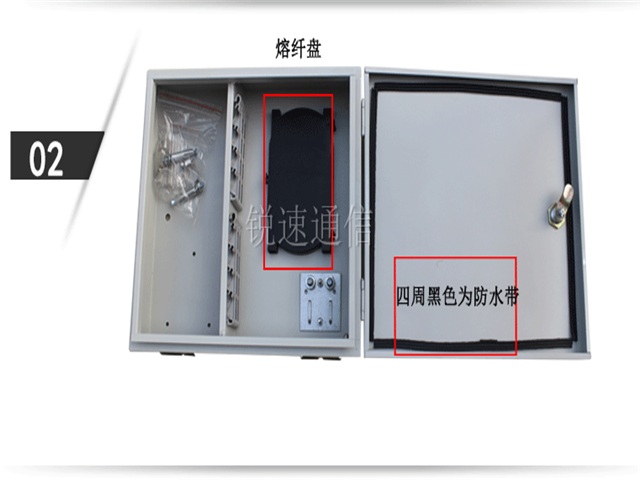

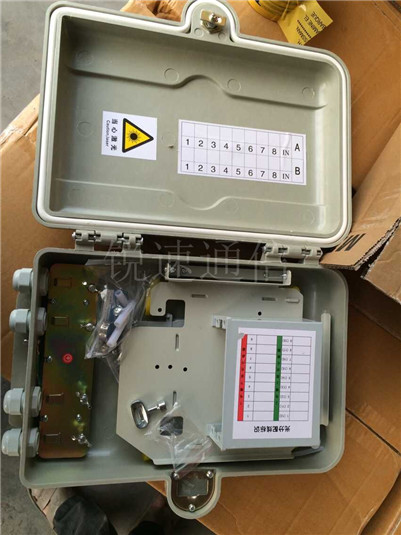

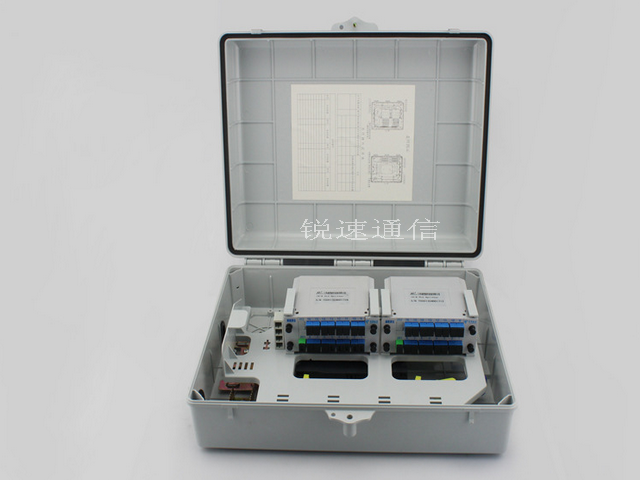

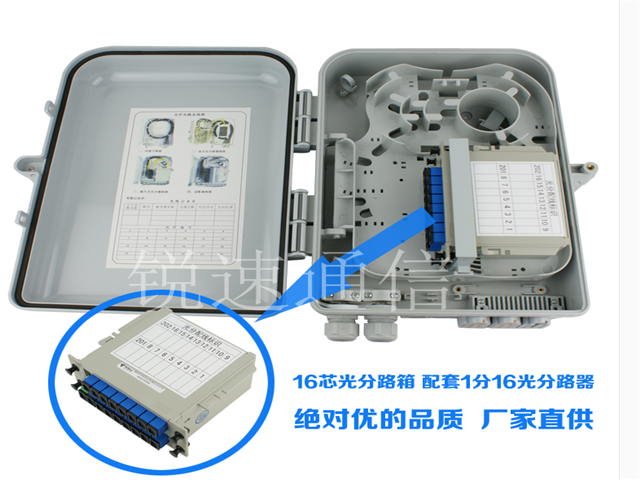

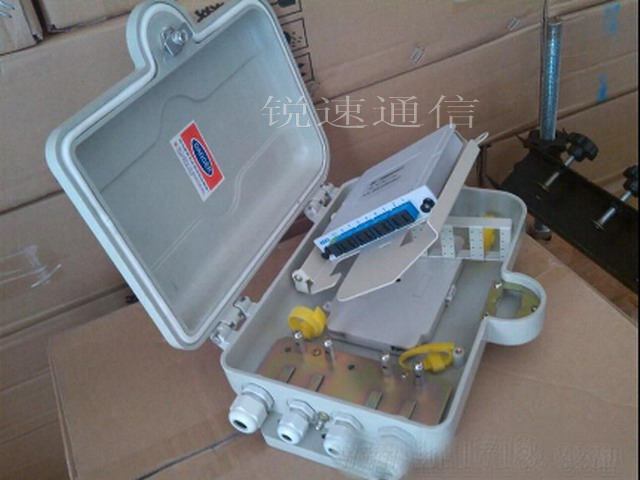

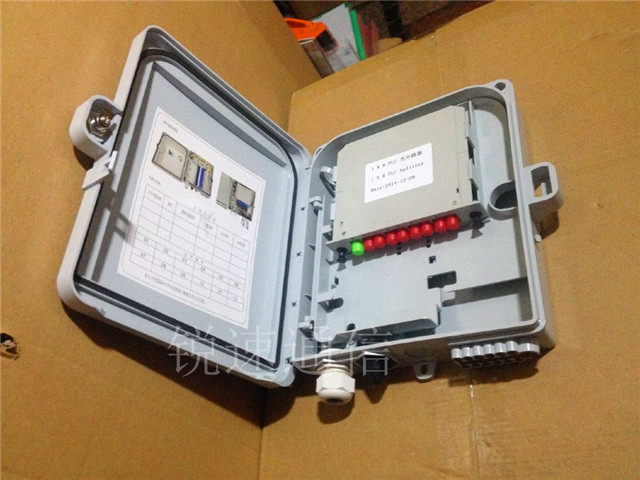

插片式光分路器箱，采用模塊化設計，具有二個到四（八）個擴展槽位，將光分插片插入插槽即可。通過靈活的增加光分插片數量來實現端口的擴容，不同容量的光分模塊具有通用性和互換性。另配置熔纖盤用于上聯光纜的接續。尾纖的存儲采用用適配器固定，實現了無跳接。箱體材料采用優質冷軋鋼或不銹鋼。產品主要適用在FTTH接入方式下的樓道分光點。適用于FTTH的一級或二級分光，二級分光優勢特別明顯。

Ø   光分插片靈活的配置方式，最大限度為運營商節約初期投資。

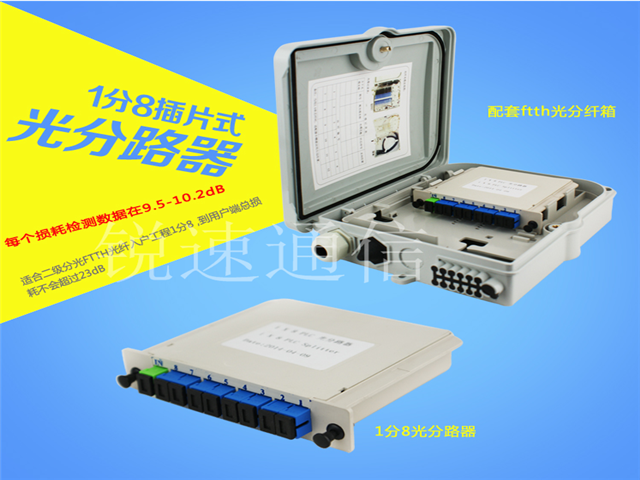

Ø   光分插片集光分與適配器為一體，極大的方便了工程施工，也減少了常規盒式光分路器因施工或保管不當造成的損壞。1:4和1:8采用一個插槽，1:16占用2個插槽，1:32占用4個插槽。

Ø   尾纖的存儲采用SC適配器固定，客戶未開通時，上聯尾纖在此停泊，實現了無跳接。

Ø   上聯光纜：容量24芯，常規容納2根光纜進入（可選擇特殊設計最大進入4－6根纜,特殊要求訂貨時需說明）。蝶形光纜出纖：蝶形光纜接SC蝶形光纜尾纖或快速連接頭至用戶端，最大32（64）芯。進纜方式：室內上進/下進、室外下進。

Ø   光分路器：適用1:4，2:4，1:8，2:8，1:16，2:16，1:32，2:32光分路器

12芯容量箱體尺寸為W*H*D(mm)=265*340*115mm（長、寬為含裙邊尺寸）

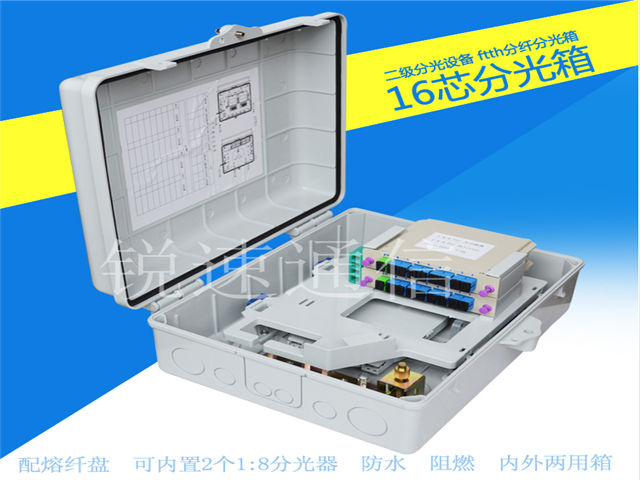

16芯容量箱體尺寸為W*H*D(mm)=265*340*115mm（長、寬為含裙邊尺寸）

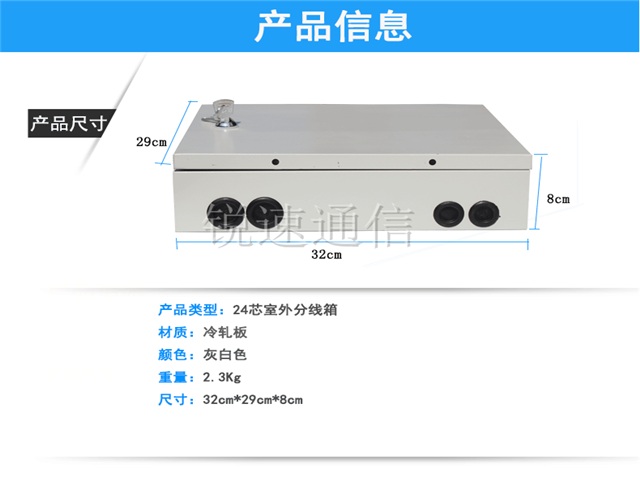

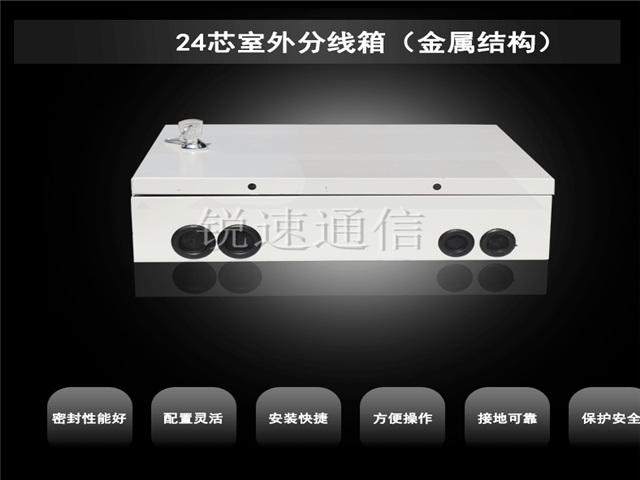

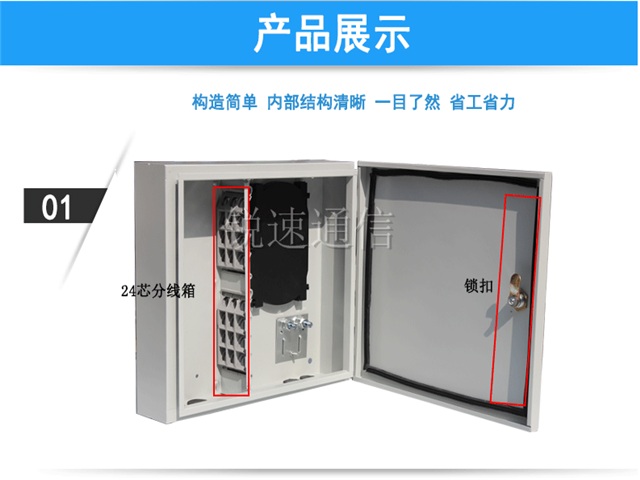

24芯容量箱體尺寸為W*H*D(mm)=265*340*115mm（長、寬為含裙邊尺寸）

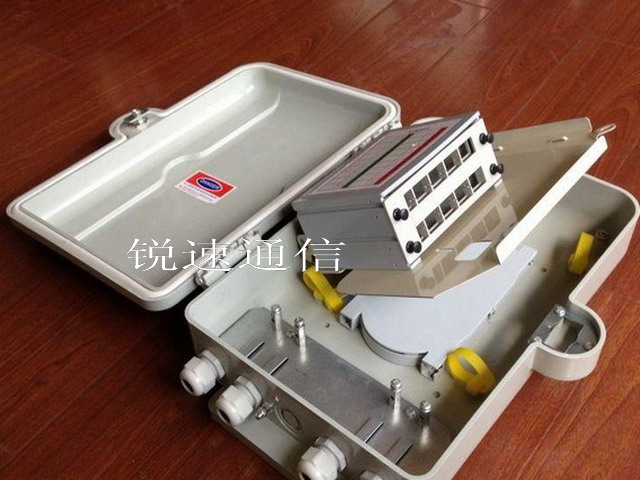

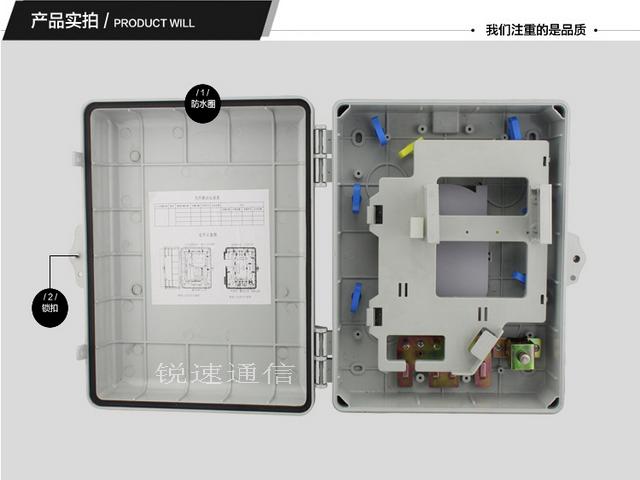

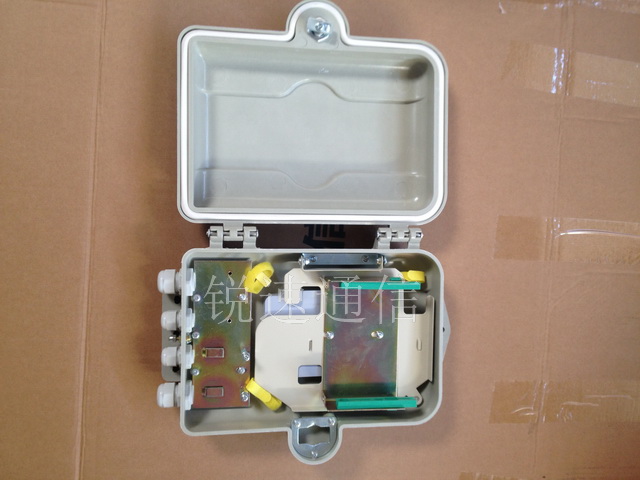

箱體內部采用翻轉式結構，翻轉板上方區域用于外部引入光纜與用戶引入光纜對接。

翻轉板下方區域用于各類光纜、尾纖走線以及外部引入光纜成端熔接等功能，其中支持外部引入光纜上下方進線要求，。

36芯尺寸為W*H*D(mm)=320*420*125mm（長、寬為含裙邊尺寸）。

箱體內部采用翻轉式結構，翻轉板上方區域用于外部引入光纜與用戶引入光纜對接。

翻轉板下方區域用于各類光纜、尾纖走線以及外部引入光纜成端熔接等功能，其中支持外部引入光纜上下方進線要求。

插卡式32芯尺寸為W*H*D(mm)=320*420*125mm（長、寬為含裙邊尺寸）

一 產品簡介:
產品概述：

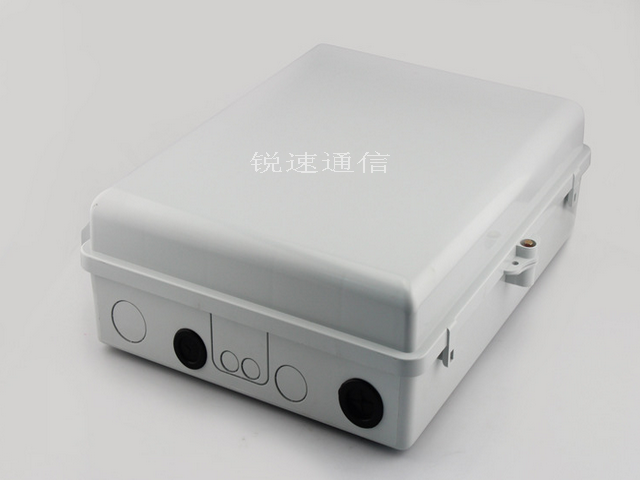

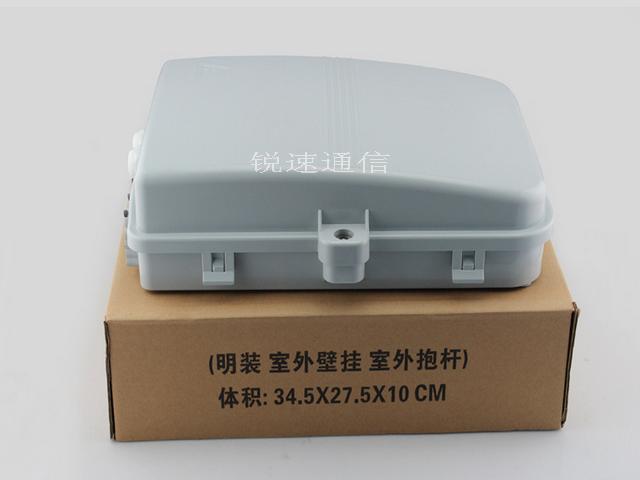

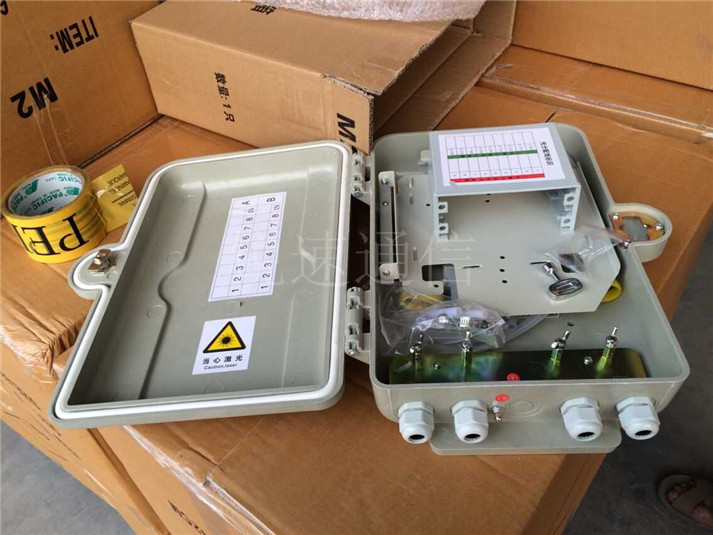

  安裝在室外墻壁、電桿等位置，可以方便完成光纜的接續和分配功能，并能滿足光分路器的安放而實現分光功能。

產品特點：

1.適合室外墻壁的掛墻式、電桿抱箍式供選擇。

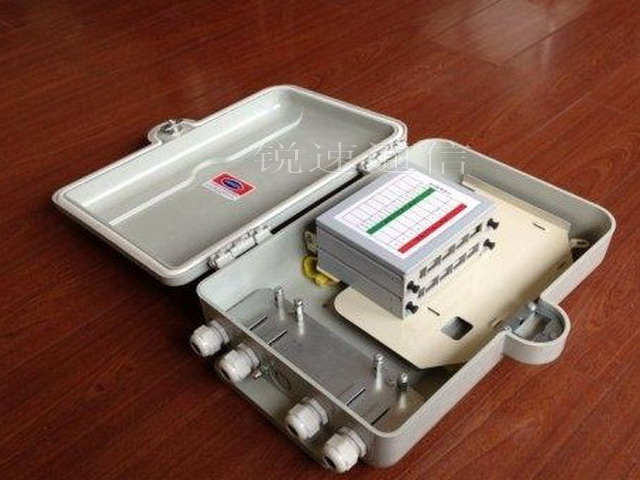

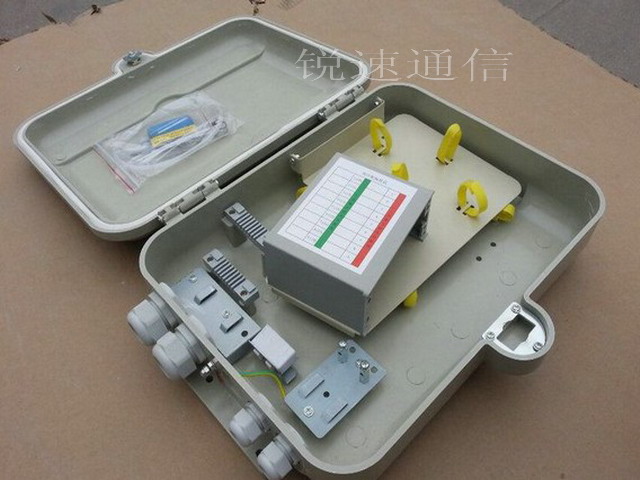

2.箱體內放置插片式分光器，可安裝2個或4個1分8插片式分光器。

3.集熔接、分光、配線于一體，可實現光纜的直熔和接續。

4.上下均可進纜，操作方便，結構合理。

5.光纜固定、接地方便，箱體內有足夠的布線空

二 特點及結構說明:
1:箱體采用PC/ABS合金材料制作,使用壽命達到20年以上.

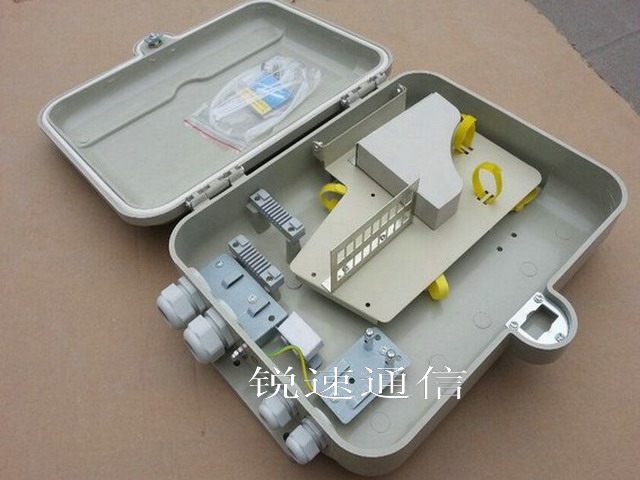

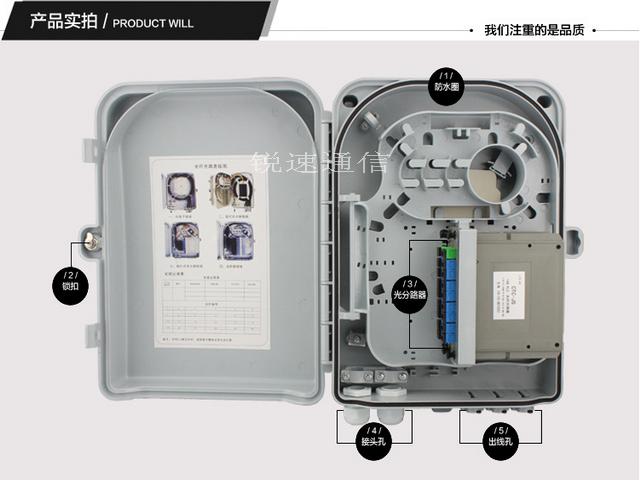

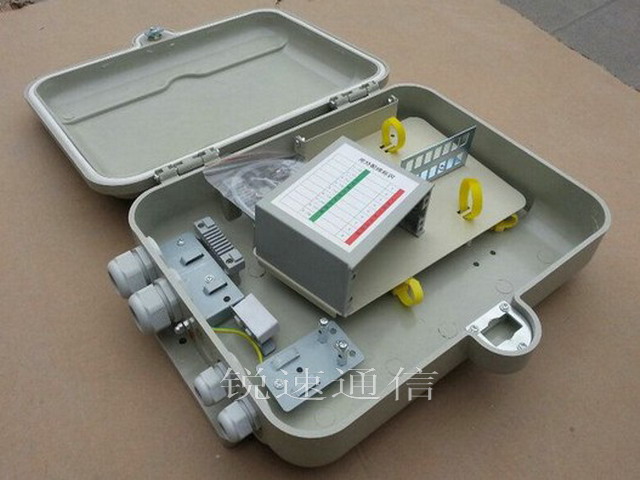

2:雙層結構的設計,上層為光分器配線層,下層為光纖熔接層.
三:主要技術參數(符合YD/T988-2007通信光纜交接箱要求)

1:工作溫度：-40℃~+70℃；

2:儲存溫度：-40℃~+70℃；

3:工作濕度：≤90%（+30℃時）；

4:大氣壓力：62Kpa～106Kpa；

5:絕緣電阻：接地裝置與箱體金工件之間的絕緣電阻不小于2X104MΩ/500V(DC)；

6:耐電壓：接地裝置與箱體金工件之間的耐電壓不小于3000V（DC）/1min；

7:插入損耗：IL≤0.3dB (PC型)； IL≤0.3dB (APC型)；

8:回波損耗：RL≥40dB (PC型)；RL≥50dB (UPC型)；RL≥60dB (APC型)；

9:互換性：≤0.2dB。
  10:接地耐電壓水平不小于3000V（DC）/1min不擊穿，無飛弧。
  11:外型尺寸: 尺寸：425*315*110（mm)
  12：重：3.3KG
