產品說明:
|
|

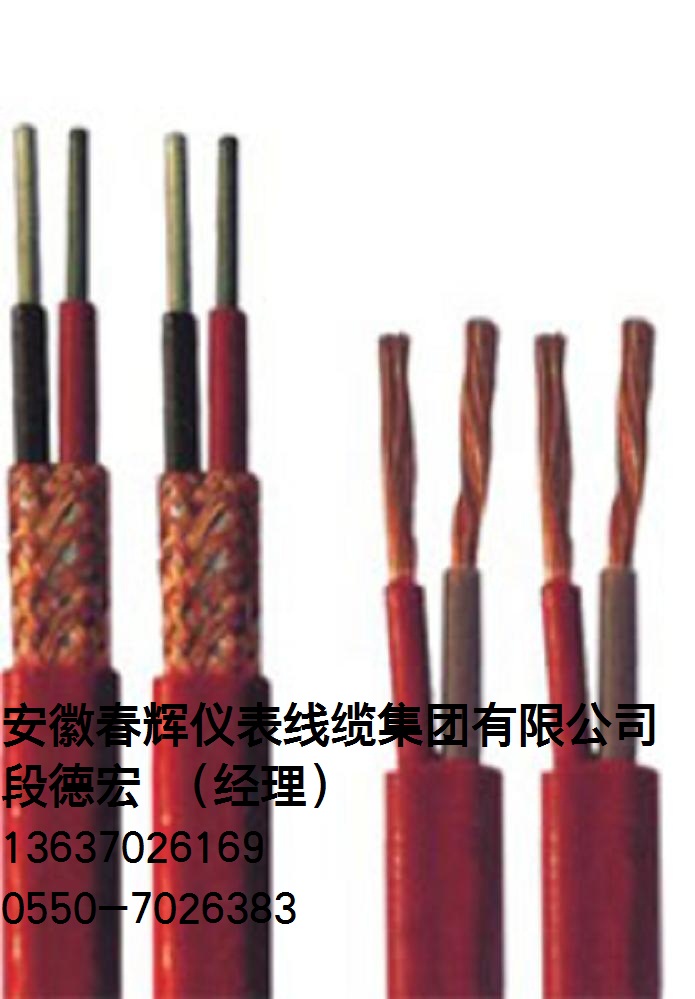

產品介紹
一：產品特點及用途
一般用聚氯乙烯絕緣和護套補償導線或電纜具有優良的防潮、耐磨及阻燃特性；耐高溫氟塑料絕緣和護套補償導線或電纜采用連續擠出工藝，更有耐高溫、耐寒、耐酸堿油水、不延燃、抗老化等優越性，產品質量高于國標GB/T4989-94(等效采用IEC584-3)的規定。
本質安全防爆測溫系統用補償導線或電纜采用低電容、低電感材料結構，具有防爆安全性能，適用于有爆炸危險的環境下作防爆熱電偶冷短與防爆測溫儀表連接，形成本安熱電偶測溫系統。
二：產品執行標準
GB/T4989-94(等效采用IEC584-3標準)
三：使用特性
1． 導體工作溫度：耐熱級：聚全氟乙丙烯(F46)200℃
可溶性聚四氟乙烯260℃
硅橡膠180℃
普通級：聚氯乙烯70℃和105℃，交聯聚乙烯90℃
低煙無鹵阻燃聚烯烴70℃，交聯型90℃和125℃
2． 低環境溫度： 聚氯乙烯護套：固定敷設-40℃，非固定敷設-15℃
氟塑料絕緣和護套：固定敷設-60℃，非固定敷設-20℃
3． 電纜允許彎曲半徑： 非鎧裝電纜***小為外徑的6倍
銅帶屏蔽或鋼帶鎧裝點纜***小為電纜外徑的12倍
氟塑料絕緣和護套***小為電纜外徑的10倍
四：基本型號及名稱
1：熱電偶用補償導線
|
KX-GA-VV
|
聚氯乙烯絕緣聚氯乙烯護套精密級K分度號熱電偶補償導線
|
|
KX-GA-VVR
|
聚氯乙烯絕緣聚氯乙烯護套精密級K分度號熱電偶補償軟導線
|
|
KX-GA-VVP
|
聚氯乙烯絕緣聚氯乙烯護套銅絲編織屏蔽精密級K分度號熱電偶補償導線
|
|
KX-GA-VVRP
|
聚氯乙烯絕緣聚氯乙烯護套銅絲編織屏蔽精密級K分度號熱電偶補償軟導線
|
|
KX-HA-FF
|
氟塑料絕緣和護套精密級K分度號熱電偶補償導線
|
|
KX-HA-FFR
|
氟塑料絕緣和護套精密級K分度號熱電偶補償軟導線
|
|
KX-HA-FFP
|
氟塑料絕緣和護套銅絲編織屏蔽精密級K分度號熱電偶補償導線
|
|
KX-HA-FFRP
|
氟塑料絕緣和護套銅絲編織屏蔽精密級K分度號熱電偶補償軟導線
|
|
KX-HA-FG
|
氟塑料絕緣硅橡膠護套精密級K分度號熱電偶補償導線
|
|
KX-HA-FGR
|
氟塑料絕緣硅橡膠護套精密級K分度號熱電偶補償軟導線
|
|
KX-HA-FGP
|
氟塑料絕緣硅橡膠護套銅絲編織屏蔽精密級K分度號熱電偶補償導線
|
|
KX-HA-FGRP
|
氟塑料絕緣硅橡膠護套銅絲編織屏蔽精密級K分度號熱電偶補償軟導線
|
|
KX-HA-FV
|
氟塑料絕緣聚氯乙烯護套精密級K分度號熱電偶補償導線
|
|
KX-HA-FVR
|
氟塑料絕緣聚氯乙烯護套精密級K分度號熱電偶補償軟導線
|
|
KX-HA-FVP
|
氟塑料絕緣聚氯乙烯護套銅絲編織屏蔽精密級K分度號熱電偶補償導線
|
|
KX-HA-FVRP
|
氟塑料絕緣聚氯乙烯護套銅絲編織屏蔽精密級K分度號熱電偶補償軟導線
|
|
KX-GA-YJV
|
交聯聚乙烯絕緣聚氯乙烯護套精密級K分度號熱電偶補償導線
|
|
KX-GA-YJVR
|
交聯聚乙烯絕緣聚氯乙烯護套精密級K分度號熱電偶補償軟導線
|
|
KX-GA-YJVP
|
交聯聚乙烯絕緣聚氯乙烯護套銅絲編織屏蔽精密級K分度號熱電偶補償導線
|
|
KX-GA-YJVRP
|
低煙無鹵絕緣和護套銅絲編織屏蔽精密級K分度號熱電偶補償軟導線
|
|
KX-GA-YDYD
|
低煙無鹵絕緣和護套精密級K分度號熱電偶補償導線
|
|
KX-GA- YDYD R
|
低煙無鹵絕緣和護套精密級K分度號熱電偶補償軟導線
|
|
KX-GA- YDYD P
|
低煙無鹵絕緣和護套銅絲編織屏蔽精密級K分度號熱電偶補償導線
|
|
KX-GA- YDYD RP
|
低煙無鹵絕緣和護套銅絲編織屏蔽精密級K分度號熱電偶補償軟導線
|
|
注：上述型號僅列出KX，其他如SC、KC、EX、BC、TX、JX只需改變型號項即可，
阻燃型補償導線型號前加ZR，ZR192為進口PFA材料，
屏蔽可采用鍍錫銅絲屏蔽。
|
2：本安型熱電偶用補償導線
|
IA-KX-GA-YVP
|
聚乙烯絕緣聚氯乙烯護套銅絲編織屏蔽精密級K分度號本安熱電偶補償導線
|
|
IA-KX-GA-YVRP
|
聚乙烯絕緣聚氯乙烯護套銅絲編織屏蔽精密級K分度號本安熱電偶補償軟導線
|
|
IA-KX-HA-FFP
|
氟塑料絕緣和護套銅絲編織屏蔽精密級K分度號本安熱電偶補償導線
|
|
IA-KX-HA-FFRP
|
氟塑料絕緣和護套銅絲編織屏蔽精密級K分度號本安熱電偶補償軟導線
|
|
IA-KX-HA-FGP
|
氟塑料絕緣硅橡膠護套銅絲編織屏蔽精密級K分度號本安熱電偶補償導線
|
|
IA-KX-HA-FGRP
|
氟塑料絕緣硅橡膠護套銅絲編織屏蔽精密級K分度號本安熱電偶補償軟導線
|
|
注：上述型號僅列出KX，其他如SC、KC、EX、NC、TX、JX只需改變型號項即可，
阻燃型在型號前加ZR，ZR192為進口PFA材料，
屏蔽可采用鍍錫銅絲屏蔽。
|
3：補償電纜
|
KX-GA-VVP
|
聚氯乙烯絕緣和護套銅絲編織總屏蔽精密級K分度號熱電偶用補償電纜
|
|
KX-GA-VVRP
|
聚氯乙烯絕緣和護套銅絲編織總屏蔽精密級K分度號熱電偶用補償軟電纜
|
|
KX-GA-VPVP
|
聚氯乙烯絕緣和護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用補償電纜
|
|
KX-GA-VPVRP
|
聚氯乙烯絕緣和護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用補償軟電纜
|
|
KX-GA-YJVP
|
交聯聚乙烯絕緣聚氯乙烯護套銅絲編織總屏蔽精密級K分度號熱電偶用補償電纜
|
|
KX-GA-YJVRP
|
交聯聚乙烯絕緣聚氯乙烯護套銅絲編織總屏蔽精密級K分度號熱電偶用補償軟電纜
|
|
KX-GA-YJPVP
|
交聯聚乙烯絕緣聚氯乙烯護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用補償電纜
|
|
KX-GAYJPVRP
|
交聯聚乙烯絕緣聚氯乙烯護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用補償軟電纜
|
|
KX-HA-FFP
|
氟塑料烯絕緣和護套銅絲編織總屏蔽精密級K分度號熱電偶用補償電纜
|
|
KX-HA-FFRP
|
氟塑料烯絕緣和護套銅絲編織總屏蔽精密級K分度號熱電偶用補償軟電纜
|
|
KX-HA-FPFP
|
氟塑料絕緣和護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用補償電纜
|
|
KX-HA-FPFRP
|
氟塑料絕緣和護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用補償軟電纜
|
|
KX-HA-FVP
|
氟塑料烯絕緣聚氯乙烯護套銅絲編織總屏蔽精密級K分度號熱電偶用補償電纜
|
|
KX-HA-FVRP
|
氟塑料烯絕緣聚氯乙烯護套銅絲編織總屏蔽精密級K分度號熱電偶用補償軟電纜
|
|
KX-HA-FPVP
|
氟塑料絕緣聚氯乙烯護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用補償電纜
|
|
KX-HA-FPVRP
|
氟塑料絕緣聚氯乙烯護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用補償軟電纜
|
|
KX-HA-FGP
|
氟塑料烯絕緣硅橡膠護套銅絲編織總屏蔽精密級K分度號熱電偶用補償電纜
|
|
KX-HA-FGRP
|
氟塑料烯絕緣硅橡膠護套銅絲編織總屏蔽精密級K分度號熱電偶用補償軟電纜
|
|
KX-HA-FPGP
|
氟塑料絕緣硅橡膠護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用補償電纜
|
|
KX-HA-FPGRP
|
氟塑料絕緣硅橡膠護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用補償軟電纜
|
|
注：1以上基本型號僅列出銅絲或鍍錫絲屏蔽方式，其他屏蔽類型型號只需改變屏蔽代號即可，如P2、P3
2 阻燃型在型號前加ZR，鎧裝電纜型號后加22，ZR192為進口PFA材料，耐溫260℃
|
4：本安型補償電纜
|
IA-KX-GA-FPVP
|
氟塑料絕緣聚氯乙烯護套銅絲編織分屏加總屏蔽精密級K分度號本安型熱電偶用補償電纜
|
|
IA-KX-GA-FPVRP
|
氟塑料絕緣聚氯乙烯護套銅絲編織分屏加總屏蔽精密級K分度號本安型熱電偶用補償軟電纜
|
|
IA-KX-HA-FPFP
|
氟塑料絕緣和護套銅絲編織分屏加總屏蔽精密級K分度號本安型熱電偶用補償電纜
|
|
IA-KX-HA-FPFRP
|
氟塑料絕緣和護套銅絲編織分屏加總屏蔽精密級K分度號本安型熱電偶用補償軟電纜
|
|
IA-KX-HA-FPGP
|
氟塑料絕緣硅橡膠護套銅絲編織分屏加總屏蔽精密級K分度號本安型熱電偶用補償電纜
|
|
IA-KX-HA-FPGRP
|
氟塑料絕緣硅橡膠護套銅絲編織分屏加總屏蔽精密級K分度號本安型熱電偶用補償軟電纜
|
|
注：1以上基本型號僅列出銅絲或鍍錫絲屏蔽方式，其他屏蔽類型型號只需改變屏蔽代號即可，如P2、P3
2 阻燃型在型號前加ZR，鎧裝電纜型號后加22，ZR192為進口PFA材料，耐溫260℃
|
五：代號名稱和含義
表2
|
項目
|
代號
|
說明
|
|
阻燃特性
|
ZR
|
分A、B、C級阻燃
|
|
系列代號
|
/IA
|
無(本安型)
|
|
絕緣材料
|
Y
|
聚乙烯
|
|
YJ
|
交聯聚乙烯
|
|
YD
|
低煙無鹵阻燃聚烯烴
|
|
F
|
聚全氟乙丙烯(F46)或可溶性聚四氟乙烯(PFA)
|
|
護套材料
|
YD
|
低煙無鹵阻燃聚烯烴
|
|
V
|
聚氯乙烯
|
|
F
|
聚全氟乙丙烯(F46)或可溶性聚四氟乙烯(PFA)
|
|
G
|
硅橡膠
|
|
屏蔽材料
|
P
|
銅絲編織屏蔽
|
|
P2
|
銅帶繞包屏蔽
|
|
P3
|
鋁塑復合帶繞包屏蔽
|
|
導體結構
|
A
|
單股導體
|
|
B
|
7股絞合導體
|
|
R
|
多股絞合導體
|
|
|
