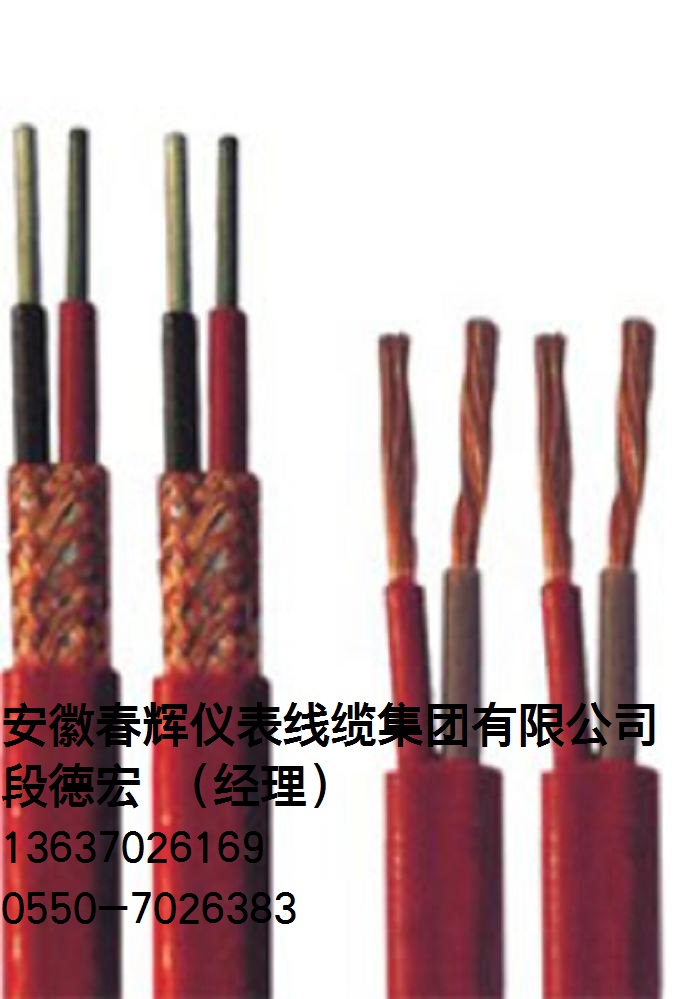

安徽春輝儀表線纜集團有限公司補償電纜 產品用途：具有介質損耗小、傳輸傳號能力強、抗干擾性能好等特點，能可靠地傳輸微弱的模擬信號，可廣泛地應用于發電、冶金、石油、化工、輕紡等部門的檢測和控制用計算機系統或自動化裝置，以及一般的工業計算機上。儀表信號電纜具有介質損耗小、傳輸信號能力強、抗干擾性能好等特點，能可靠地傳輸微弱的模擬信號。熱電偶用（耐高溫）補償導線、補償電纜，是在一定溫度范圍內（包括高溫、常溫）具有與匹配的熱電動勢的標稱值相同的一對帶有絕緣層的導線，用它們連接熱電偶與測量裝置，以補償它們與熱電偶連接處的溫度變化所產生的誤差。本產品適用于分度號為S、K、E、T、J、N型各種熱電偶與溫度顯示儀表之間的電氣連接，以提高測量精度。
一般用聚氯乙烯絕緣和護套補償導線或電纜具有優良的防潮、耐磨及阻燃特性；耐高溫氟塑料絕緣和護套補償導線或電纜采用連續擠出工藝，更有耐高溫、耐寒、耐酸堿油水、不延燃、抗老化等優越性，產品質量高于國標GB/T4989-94（等效采用IEC584-3）的規定。
本質安全防爆測溫系統用補償導線或電纜采用低電容、低電感材料結構，具有防爆安全性能，適用于有爆炸危險的環境下作防爆熱電偶冷短與防爆測溫儀表連接，形成本安熱電偶測溫系統。
二： IA-KX-GA-YVRP本安熱電偶補償導線 產品執行標準
GB/T4989-94（等效采用IEC584-3標準）
三： IA-KX-GA-YVRP本安熱電偶補償導線 使用特性
1． 導體最高工作溫度：耐熱級：聚全氟乙丙烯（F46）200℃
可溶性聚四氟乙烯260℃
硅橡膠180℃
普通級：聚氯乙烯70℃和105℃，交聯聚乙烯90℃
低煙無鹵阻燃聚烯烴70℃，交聯型90℃和125℃
2． 低環境溫度：聚氯乙烯護套：固定敷設-40℃，非固定敷設-15℃
氟塑料絕緣和護套：固定敷設-60℃，非固定敷設-20℃
3． 電纜允許彎曲半徑： 非鎧裝電纜最小為外徑的6倍
銅帶屏蔽或鋼帶鎧裝點纜最小為電纜外徑的12倍
氟塑料絕緣和護套最小為電纜外徑的10倍
四：基本型號及名稱 KC KCP SC SCP EX EXP WC WCP KX KXP FF FFP........
1：熱電偶用補償導線 選型服務電話：15855735282
KX-GA-VV
聚氯乙烯絕緣聚氯乙烯護套精密級K分度號熱電偶補償導線
KX-GA-VVR
聚氯乙烯絕緣聚氯乙烯護套精密級K分度號熱電偶補償軟導線
KX-GA-VVP
聚氯乙烯絕緣聚氯乙烯護套銅絲編織屏蔽精密級K分度號熱電偶補償導線
KX-GA-VVRP
聚氯乙烯絕緣聚氯乙烯護套銅絲編織屏蔽精密級K分度號熱電偶補償軟導線
KX-HA-FF
氟塑料絕緣和護套精密級K分度號熱電偶補償導線
KX-HA-FFR
氟塑料絕緣和護套精密級K分度號熱電偶補償軟導線
KX-HA-FFP
氟塑料絕緣和護套銅絲編織屏蔽精密級K分度號熱電偶補償導線
KX-HA-FFRP
氟塑料絕緣和護套銅絲編織屏蔽精密級K分度號熱電偶補償軟導線
KX-HA-FG
氟塑料絕緣硅橡膠護套精密級K分度號熱電偶補償導線
KX-HA-FGR
氟塑料絕緣硅橡膠護套精密級K分度號熱電偶補償軟導線
KX-HA-FGP
氟塑料絕緣硅橡膠護套銅絲編織屏蔽精密級K分度號熱電偶補償導線
KX-HA-FGRP
氟塑料絕緣硅橡膠護套銅絲編織屏蔽精密級K分度號熱電偶補償軟導線
KX-HA-FV
氟塑料絕緣聚氯乙烯護套精密級K分度號熱電偶補償導線
KX-HA-FVR
氟塑料絕緣聚氯乙烯護套精密級K分度號熱電偶補償軟導線
KX-HA-FVP
氟塑料絕緣聚氯乙烯護套銅絲編織屏蔽精密級K分度號熱電偶補償導線
KX-HA-FVRP
氟塑料絕緣聚氯乙烯護套銅絲編織屏蔽精密級K分度號熱電偶補償軟導線
KX-GA-YJV
交聯聚乙烯絕緣聚氯乙烯護套精密級K分度號熱電偶補償導線
KX-GA-YJVR
交聯聚乙烯絕緣聚氯乙烯護套精密級K分度號熱電偶補償軟導線
KX-GA-YJVP
交聯聚乙烯絕緣聚氯乙烯護套銅絲編織屏蔽精密級K分度號熱電偶補償導線
KX-GA-YJVRP
低煙無鹵絕緣和護套銅絲編織屏蔽精密級K分度號熱電偶補償軟導線
KX-GA-YDYD
低煙無鹵絕緣和護套精密級K分度號熱電偶補償導線
KX-GA- YDYD R
低煙無鹵絕緣和護套精密級K分度號熱電偶補償軟導線
KX-GA- YDYD P
低煙無鹵絕緣和護套銅絲編織屏蔽精密級K分度號熱電偶補償導線
KX-GA- YDYD RP
低煙無鹵絕緣和護套銅絲編織屏蔽精密級K分度號熱電偶補償軟導線
注：上述型號僅列出KX，其他如SC、KC、EX、BC、TX、JX只需改變型號第一項即可，
阻燃型補償導線型號前加ZR，ZR192為進口PFA材料，
屏蔽可采用鍍錫銅絲屏蔽。
2：本安型熱電偶用補償導線
IA-KX-GA-YVP
聚乙烯絕緣聚氯乙烯護套銅絲編織屏蔽精密級K分度號本安熱電偶補償導線
IA-KX-GA-YVRP
聚乙烯絕緣聚氯乙烯護套銅絲編織屏蔽精密級K分度號本安熱電偶補償軟導線
IA-KX-HA-FFP
氟塑料絕緣和護套銅絲編織屏蔽精密級K分度號本安熱電偶補償導線
IA-KX-HA-FFRP
氟塑料絕緣和護套銅絲編織屏蔽精密級K分度號本安熱電偶補償軟導線
IA-KX-HA-FGP
氟塑料絕緣硅橡膠護套銅絲編織屏蔽精密級K分度號本安熱電偶補償導線
IA-KX-HA-FGRP
氟塑料絕緣硅橡膠護套銅絲編織屏蔽精密級K分度號本安熱電偶補償軟導線
注：上述型號僅列出KX，其他如SC、KC、EX、NC、TX、JX只需改變型號第一項即可，
阻燃型在型號前加ZR，ZR192為進口PFA材料，
屏蔽可采用鍍錫銅絲屏蔽。
3： 補償電纜
KX-GA-VVP
聚氯乙烯絕緣和護套銅絲編織總屏蔽精密級K分度號熱電偶用補償電纜
KX-GA-VVRP
聚氯乙烯絕緣和護套銅絲編織總屏蔽精密級K分度號熱電偶用補償軟電纜
KX-GA-VPVP
聚氯乙烯絕緣和護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用補償電纜
KX-GA-VPVRP
聚氯乙烯絕緣和護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用補償軟電纜
KX-GA-YJVP
交聯聚乙烯絕緣聚氯乙烯護套銅絲編織總屏蔽精密級K分度號熱電偶用補償電纜
KX-GA-YJVRP
交聯聚乙烯絕緣聚氯乙烯護套銅絲編織總屏蔽精密級K分度號熱電偶用補償軟電纜
KX-GA-YJPVP
交聯聚乙烯絕緣聚氯乙烯護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用補償電纜
KX-GAYJPVRP
交聯聚乙烯絕緣聚氯乙烯護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用補償軟電纜
KX-HA-FFP
氟塑料烯絕緣和護套銅絲編織總屏蔽精密級K分度號熱電偶用補償電纜
KX-HA-FFRP
氟塑料烯絕緣和護套銅絲編織總屏蔽精密級K分度號熱電偶用補償軟電纜
KX-HA-FPFP
氟塑料絕緣和護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用補償電纜
KX-HA-FPFRP
氟塑料絕緣和護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用補償軟電纜
KX-HA-FVP
氟塑料烯絕緣聚氯乙烯護套銅絲編織總屏蔽精密級K分度號熱電偶用補償電纜
KX-HA-FVRP
氟塑料烯絕緣聚氯乙烯護套銅絲編織總屏蔽精密級K分度號熱電偶用補償軟電纜
KX-HA-FPVP
氟塑料絕緣聚氯乙烯護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用補償電纜
KX-HA-FPVRP
氟塑料絕緣聚氯乙烯護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用補償軟電纜
KX-HA-FGP
氟塑料烯絕緣硅橡膠護套銅絲編織總屏蔽精密級K分度號熱電偶用補償電纜
KX-HA-FGRP
氟塑料烯絕緣硅橡膠護套銅絲編織總屏蔽精密級K分度號熱電偶用補償軟電纜
KX-HA-FPGP
氟塑料絕緣硅橡膠護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用補償電纜
KX-HA-FPGRP
氟塑料絕緣硅橡膠護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用補償軟電纜
注：1以上基本型號僅列出銅絲或鍍錫絲屏蔽方式，其他屏蔽類型型號只需改變屏蔽代號即可，如P2、P3
2 阻燃型在型號前加ZR，鎧裝電纜型號后加22，ZR192為進口PFA材料，耐溫260℃
4：本安型 補償電纜
IA-KX-GA-FPVP
氟塑料絕緣聚氯乙烯護套銅絲編織分屏加總屏蔽精密級K分度號本安型熱電偶用補償電纜
IA-KX-GA-FPVRP
氟塑料絕緣聚氯乙烯護套銅絲編織分屏加總屏蔽精密級K分度號本安型熱電偶用補償軟電纜
IA-KX-HA-FPFP
氟塑料絕緣和護套銅絲編織分屏加總屏蔽精密級K分度號本安型熱電偶用補償電纜
IA-KX-HA-FPFRP
氟塑料絕緣和護套銅絲編織分屏加總屏蔽精密級K分度號本安型熱電偶用補償軟電纜
IA-KX-HA-FPGP
氟塑料絕緣硅橡膠護套銅絲編織分屏加總屏蔽精密級K分度號本安型熱電偶用補償電纜
IA-KX-HA-FPGRP
氟塑料絕緣硅橡膠護套銅絲編織分屏加總屏蔽精密級K分度號本安型熱電偶用補償軟電纜
注：1以上基本型號僅列出銅絲或鍍錫絲屏蔽方式，其他屏蔽類型型號只需改變屏蔽代號即可，如P2、P3
2 阻燃型在型號前加ZR，鎧裝電纜型號后加22，ZR192為進口PFA材料，耐溫260℃
五：代號名稱和含義
表2
項目
代號
說明
阻燃特性
ZR
分A、B、C級阻燃
系列代號
/IA
無（本安型）
絕緣材料
Y
聚乙烯
YJ
交聯聚乙烯
YD
低煙無鹵阻燃聚烯烴
F
聚全氟乙丙烯（F46）或可溶性聚四氟乙烯（PFA）
護套材料
YD
低煙無鹵阻燃聚烯烴
V
聚氯乙烯
F
聚全氟乙丙烯（F46）或可溶性聚四氟乙烯（PFA）
G
硅橡膠
屏蔽材料
P
銅絲編織屏蔽
P2
銅帶繞包屏蔽
P3
鋁塑復合帶繞包屏蔽
導體結構
A
單股導體
B
7股絞合導體
R
多股絞合導體
其它產品請進入 公司選型平臺
補償電纜
1、用途： 熱電偶用（耐高溫）補償導線、補償電纜，是在一定溫度范圍內（包括高溫、常溫）具有與匹配的熱電動勢的標稱值相同的一對帶有絕緣層的導線，用它們連接熱電偶與測量裝置，以補償它們與熱電偶連接處的溫度變化所產生的誤差。本產品適用于分度號為S、K、E、T、J、N型各種熱電偶與溫度顯示儀表之間的電氣連接，以提高測量精度。 2：使用條件： （1） 工作溫度：耐熱用：最高200℃和260℃兩種； 一般用：最高70℃和105℃兩種。 （2） 最低環境溫度：氟塑料絕緣和護套電纜：固定敷設-60℃，非固定敷設-20℃； 聚氯乙烯絕緣和護套電纜：固定敷設-40℃，非固定敷設-15℃。 （3） 最小彎曲半徑：聚氯乙烯絕緣和護套電纜非鎧裝電纜不小于電纜外徑的6倍，氟塑料絕緣和護套非鎧裝電纜不小于電纜外徑的10倍，鎧裝電纜不小于電纜外徑的12倍。 3、產品品種、規格、結構型式 （1） 產品品種及型號：見表1 表1
產品名稱 型 號 配用熱電偶 熱電偶分度號
銅-銅鎳補償型導線（電纜） SC 鉑銠10-鉑熱電偶鉑銠13-鉑熱電偶 S
鐵-銅鎳補償型導線（電纜）銅-銅鎳補償型導線（電纜） KCAKCB 鎳鉻-鎳硅熱電偶 K
鎳鉻-鎳硅延長型導線（電纜） KX 鎳鉻-鎳硅熱電偶 K
鐵-銅鎳補償型導線（電纜）鎳鉻硅-鎳硅延長型導線（電纜） NCNX 鎳鉻硅-鎳硅熱電偶 N
鎳鉻-銅鎳延長型導線（電纜） EX 鎳鉻-銅鎳熱電偶 E
鐵-銅鎳延長型導線（電纜） JX 鐵-銅鎳熱電偶 J
銅-銅鎳延長型導線（電纜） TX 銅-康銅鎳電偶 T
（2） 產品規格：見表2表2
名 稱 導體標稱截面mm2 導體結構 mm
補償導線 補償電纜 A B
線芯對數 1 二線組：1～24對三線組：1～19對 0.5 1/Φ0.80 7/Φ0.30
1.0 1/Φ1.13 7/Φ0.43
1.5 1/Φ1.37 7/Φ0.52
2.5 1/Φ1.76 19/Φ0.41
注：① 補償導線規格為：2*導體標稱截面，補償電纜規格為：芯數*2*導體標稱截面，推薦的線對 為：1、2、3、4、5、6、7、8、9、10、12、14、16、19、24等。 ② 根據用戶的要求可提供阻燃型、耐火型、低煙低鹵型、低煙無鹵型補償電纜以及耐熱硅橡膠絕緣和護套補償電纜。訂貨時需注明即可。 4、技術要求 （1） 補償導線及補償電纜合金導體和絕緣層顏色：見表3
表3
產品型號 補償導線及電纜線芯 絕緣層著色 配用熱電偶分度號
正極 負極 正極 負極
SC 銅 銅鎳0.6 紅 綠 S（鉑銠10-鉑）R（鉑銠13-鉑）
KCA 鐵 銅鎳22 紅 藍 K（鎳鉻-鎳硅）
KCB 銅 銅鎳40 紅 藍
KX 鎳鉻10 鎳硅 紅 黑
EX 鎳鉻10 銅鎳45 紅 棕 E（鎳鉻-銅鎳）
JX 鐵 銅鎳45 紅 紫 J（鐵-銅鎳）
TX 銅 銅鎳45 紅 白 T（銅-銅鎳
NC 鐵 銅鎳18 紅 灰 N（鎳鉻硅-鎳硅）
NX 鎳鉻硅 鎳硅 紅 灰
（2） 補償導線及補償電纜使用分類、等級標志及護套著色：見表4 表4
使用分類 標志代號 允差等級及標志 護套著色
普通級 精密級 普通級 精密級 本安型
一般用 G 省 S 黑色 灰色 藍色
耐熱用 H 黑色 灰色 藍色
本產品廣泛用于電力、石油、化工、冶金、國防科研等高溫范圍內的多點測溫：該電纜具有防潮、防燃、耐酸堿、耐高溫、低溫、耐老化等特點，該產品的電絕緣性能優良，具有線對屏蔽和總屏蔽的電纜能有效地防止外界干擾，提高測量精度。
一、生產執行標準 采用企業標準。
二、使用條件
1、環境溫度-60～275℃；
2、電纜敷設溫度應不低于-20℃，推薦的允許彎曲半徑；
（1）無鎧裝層的電纜應不小于電纜外徑的10倍；
（2）有鎧裝層或具有總屏蔽結構的電纜不小于電纜外徑的12倍。
