美標進口高導磁27G053 30G058冷軋取向硅鋼片

硅鋼片介紹：

硅鋼片，英文名稱是silicon steel sheets， 它是一種含碳極低的硅鐵軟磁合金，一般含硅量為0.5～4.5%。加入硅可提高鐵的電阻率和最大磁導率，降低矯頑力、鐵芯損耗（鐵損）和磁時效。
用途
主要用來制作各種變壓器、電動機和發電機的鐵芯。世界硅鋼片產量約占鋼材總量的1%（見精密合金）。
  硅鋼片
1900年英國哈德菲爾德(R.A.Hadfield)等首先發現含Si4%的Si-Fe合金有良好磁性。1903年德國和美國相繼生產含Si1.0～4.5%的熱軋硅鋼片。1906年代替低碳鋼用來制造電機和變壓器鐵芯。 1934年美國戈斯(N.P.Goss)采用兩次冷軋法制成 (110)[001]晶粒擇優取向的含 Si3%的冷軋硅鋼片。1968年日本田口悟等采用硫化錳和氮化鋁綜合抑制劑并使用一次大壓下率冷軋法，制成(110)[001]高磁感取向硅鋼，這種材料的晶粒取向更加準確，鐵損和磁性進一步改善。歷年來，硅鋼的鐵損值下降示意曲線見圖1。 　　1949年美國制成厚度小于 0.1mm的冷軋(110)[001]取向薄硅鋼帶，用于電子工業。1957年聯邦德國制成了(100)[001]立方取向硅鋼片，其縱橫向磁性都高，但因工藝復雜,至今未正式生產。圖2是(110)[001]和(100)[001]取向硅鋼片中晶粒排列示意圖。含硅6.5%的Si-Fe合金的磁致伸縮約為零，磁導率高、鐵損低、制成的變壓器無噪聲但因加工困難，未得到廣泛應用。70年代采用液態快冷技術制成6.5Si-Fe微晶薄帶,研制了更薄的取向硅鋼片和(100)面織構（晶間無取向）的硅鋼片等新品種。 　　
中國于1953年開始生產熱軋低硅硅鋼片(Si1～2%)；1955年開始生產熱軋高硅硅鋼片(Si3.0～4.5%)；1962年開始生產冷軋取向薄硅鋼帶。70年代開始生產冷軋取向硅鋼帶。
對硅鋼性能的要求

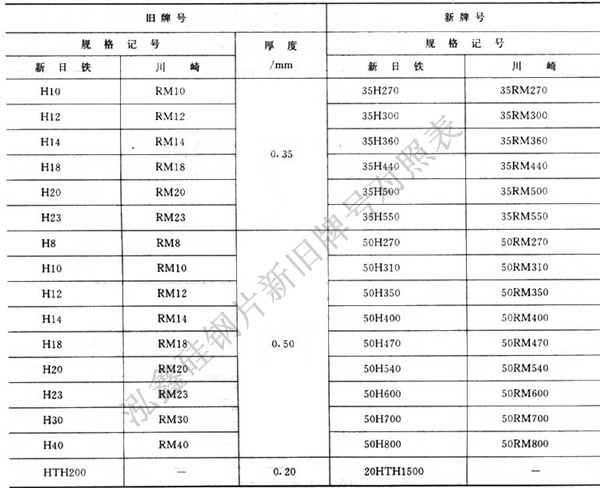

　　泓鑫硅鋼性能：①鐵損低，這是硅鋼片質量的最重要指標。各國都根據鐵損值劃分牌號，鐵損愈低，牌號愈高。②較強磁場下磁感應強度（磁感）高，這使電機和變壓器的鐵芯體積與重量減小，節約硅鋼片、銅線和絕緣材料等。③表面光滑、平整和厚度均勻，可以提高鐵芯的填充系數。④沖片性好，對制造微型、小型電動機更為重要。⑤表面絕緣膜的附著性和焊接性良好，能防蝕和改善沖片性。⑥基本無磁時效。典型電磁性能見表1。 　　  硅鋼片
硅鋼片一般隨硅含量提高，鐵損、沖片性和磁感降低，硬度增高。工作頻率愈高,渦流損耗愈大,選用的硅鋼片應當愈薄。
泓鑫硅鋼片冶煉和軋制
　　硅鋼主要用氧氣轉爐冶煉（也可用電弧爐冶煉）,配合鋼水真空處理和AOD技術（見爐外精煉，采用模鑄或連鑄法。根據不同的用途,冶煉時改變硅(0.5～4.5%)和鋁(0.2～0.5%)含量以滿足不同磁性的要求。高牌號硅鋼片的硅和鋁量相應提高。碳、硫和夾雜物盡量減少。 　　冷軋硅鋼片的磁性、表面質量、填充系數和沖片性比熱軋硅鋼片好，并可成卷生產，所以從60年代開始有些國家已停止生產熱軋硅鋼片。中國采用約 900℃低溫一次快速熱軋和氫氣保護下成垛退火方法制造熱軋硅鋼片，成材率較高，成品表面質量和磁性都較好。 　　  硅鋼片

泓鑫冷軋無取向硅鋼片
　　冷軋無取向硅鋼片是將鋼坯或連鑄坯熱軋成厚度約2.3mm帶卷。制造低硅產品時,熱軋帶卷酸洗后一次冷軋到 0.5mm厚。制造高硅產品時，熱軋帶酸洗后（或先經800～850℃常化后再酸洗）,冷軋到0.55或0.37mm厚,在氫氮混合氣氛連續爐中850℃退火，再經6～10%小壓下率冷軋到0.50或0.35mm厚。這個小壓下率的冷軋可使退火時晶粒長大，鐵損降低。這兩種冷軋板都在20%氫氮混合氣氛下連續爐中850℃最終退火,然后涂磷酸鹽加鉻酸鹽的絕緣膜。晶粒取向硅鋼一般都含Si3%,要求鋼中氧化物夾雜含量低,并必須含有C0.03～0.05%和抑制劑（第二相彌散質點或晶界偏析元素）。抑制劑的作用是阻止初次再結晶晶粒長大和促進二次再結晶的發展，從而獲得高的(110)[001]取向。抑制劑本身對磁性有害，所以在完成抑制作用后，須經高溫凈化退火。采用第二相抑制劑時，板坯加熱溫度必須提高到使原來粗大第二相質點固溶，隨后熱軋或常化時再以細小質點析出，以便增強抑制作用。冷軋成品厚度為0.28、0.30或0.35mm，工藝要點見表3。冷軋取向薄硅鋼帶是將0.30或0.35mm厚的取向硅鋼帶，再經酸洗、冷軋和退火制成 　　各國都根據鐵損值劃分牌號，鐵損愈低，牌號愈高。
泓鑫冷軋無取向硅鋼片
　　冷軋無取向硅鋼片是將鋼坯或連鑄坯熱軋成厚度約2.3mm帶卷。制造低硅產品時,熱軋帶卷酸洗后一次冷軋到 0.5mm厚。制造高硅產品時，熱軋帶酸洗后（或先經800～850℃常化后再酸洗）,冷軋到0.55或0.37mm厚,在氫氮混合氣氛連續爐中850℃退火，再經6～10%小壓下率冷軋到0.50或0.35mm厚。這個小壓下率的冷軋可使退火時晶粒長大，鐵損降低。這兩種冷軋板都在20%氫氮混合氣氛下連續爐中850℃最終退火,然后涂磷酸鹽加鉻酸鹽的絕緣膜。晶粒取向硅鋼一般都含Si3%,要求鋼中氧化物夾雜含量低,并必須含有C0.03～0.05%和抑制劑（第二相彌散質點或晶界偏析元素）。抑制劑的作用是阻止初次再結晶晶粒長大和促進二次再結晶的發展，從而獲得高的(110)[001]取向。抑制劑本身對磁性有害，所以在完成抑制作用后，須經高溫凈化退火。采用第二相抑制劑時，板坯加熱溫度必須提高到使原來粗大第二相質點固溶，隨后熱軋或常化時再以細小質點析出，以便增強抑制作用。冷軋成品厚度為0.28、0.30或0.35mm，工藝要點見表3。冷軋取向薄硅鋼帶是將0.30或0.35mm厚的取向硅鋼帶，再經酸洗、冷軋和退火制成 　　各國都根據鐵損值劃分牌號，鐵損愈低，牌號愈高。

無取向硅鋼片（電工鋼）——泓鑫：

（一）電工用熱軋硅鋼薄板（GB5212-85） 　　電工用熱軋硅鋼薄板以含碳損低的硅鐵軟磁合金作材質，經熱軋成厚度小于1mm的薄板。電工用熱軋硅鋼薄板也稱熱軋硅鋼片。 　　熱軋硅鋼片按其合硅量可分為低硅（Si≤2.8％）和高硅（Si≤4.8％）兩種鋼片。

（二）電工用冷軋硅鋼薄板（GB2521-88） 　　用含硅0.8％-4.8％的電工硅鋼為材質，經冷軋而成。 　　冷軋硅鋼片分晶粒無取向和晶粒取向兩種鋼帶。冷軋電工鋼帶具有表面平整、厚度均勻、疊裝系數高、沖片性好等特點，且比熱軋電工鋼帶磁感高、鐵損低。用冷帶代替熱軋帶制造電機或變壓器，其重量和體積可減少0％-25％。若用冷軋取向帶，性能更佳，用它代替熱軋帶或低檔次冷軋帶，可減少變壓器電能消耗量45％-50％，且變壓器工作性能更可靠。 　　用于制造電機和變壓器。通常，晶粒無取向冷軋帶用作電機或焊接變壓器等的狀態；晶粒取向冷軋帶用作電源變壓器、脈沖變壓器和磁放大器等的鐵芯。 　　鋼板規格尺寸：厚度為0.35、0.50、0.65mm，寬度為800-1000mm，長度為≤2.0m。

（三）家電用熱軋硅鋼薄板（GBH46002-90） 　　家電用熱軋硅鋼薄板的牌號以J（家）D（電）R（熱軋）表示，即JDR。JDR后數字為鐵損值*100，橫線后數字為鋼板厚度(mm)*100。家電用熱軋硅鋼片對電磁性能要求可稍低一點，鐵損值（P15/50）最低值為5.40W/kg。一般不經配洗交貨。 　　用于各種電風扇、洗衣機、吸塵器、抽油煙機等家用電器的微分電機等
