鍛造工藝過程一般由以下工序組成,即選取優質鋼坯下料、加熱、成形、鍛后冷卻。鍛造的工藝方法有自由鍛、模鍛和胎膜鍛。生產時,按鍛件質量的大小,生產批量的多少選擇不同的鍛造方法。
自由鍛生產率低,加工余量大,但工具簡單,通用性大,故被廣泛用于鍛造形狀較簡單的單件、小批生產的鍛件。自由鍛設備有空氣錘、蒸汽-空氣錘和水壓機等,分別適合小、中和大型鍛件的生產。模鍛生產率高,操作簡單,容易實現機械化和自動化。模鍛件尺寸精度高,機械加工余量小,鍛件的纖維組織分布更為合理,可進一步提高零件的使用壽命。
一、自由鍛的基本工序:自由鍛造時,鍛件的形狀是通過一些基本變形工序將坯料逐步鍛成的。自由鍛造的基本工序有鐓粗、拔長、沖孔、彎曲和切斷等。
1.鐓粗鐓粗是對原坯料沿軸向鍛打,使其高度減低、橫截面增大的操作過程。這種工序常用于鍛造齒輪坯和其他圓盤形類鍛件。鐓粗分為全部鐓粗和局部鍛粗兩種。
2.拔長拔長是使坯料的長度增加,截面減小的鍛造工序,通常用來生產軸類件毛坯,如車床主軸、連桿等。
3.沖孔用沖子在坯料上沖出通孔或不通孔的鍛造工序。
4.彎曲使坯料彎曲成一定角度或形狀的鍛造工序。
5.扭轉使坯料的一部分相對另一部分旋轉一定角度的鍛造工序。
6.切割分割坯料或切除料頭的鍛造工
在管道工程中,法蘭主要用于管道的連接.在需要連接的管道,各種安裝一片法蘭盤,低壓管道可以使用絲接法蘭,4公斤以上壓力的使用焊接法蘭.兩片法蘭盤之間加上密封點,然后用螺栓緊固.不同壓力的法蘭有不同的厚度和使用不同的螺栓.水泵和閥門,在和管道連接時,這些器材設備的局部,也制成相對應的法蘭形狀,也稱為法蘭連接.凡是在兩個平面在周邊使用螺栓連接同時封閉的連接零件,一般都稱為“法蘭”,如通風管道的連接,這一類零件可以稱為“法蘭類零件”.但是這種連接只是一個設備的局部,如法蘭和水泵的連接,就不好把水泵叫“法蘭類零件”.比較小型的如閥門等,可以叫“法蘭類零件”.
對焊法蘭應按公稱通徑,公稱壓力,密封面形式代號,配用的鋼管系列代號(配用米制管代號為“系列2”,配用英制管不標記)和標準編號進行標記.
標記示例:公稱通徑80mm,公稱壓力4.0MPa(25bar)的凸面對焊鋼制管法蘭(配用米制管)
法蘭DN80-PN40 M(系列2)GB/T9115.2-2000
公稱通徑100mm,公稱壓力5.0MPa(25bar)的突面帶頸平焊鋼制管法蘭(配用英制管)
法蘭DN100-PN50 RF GB/T9116.1-2000

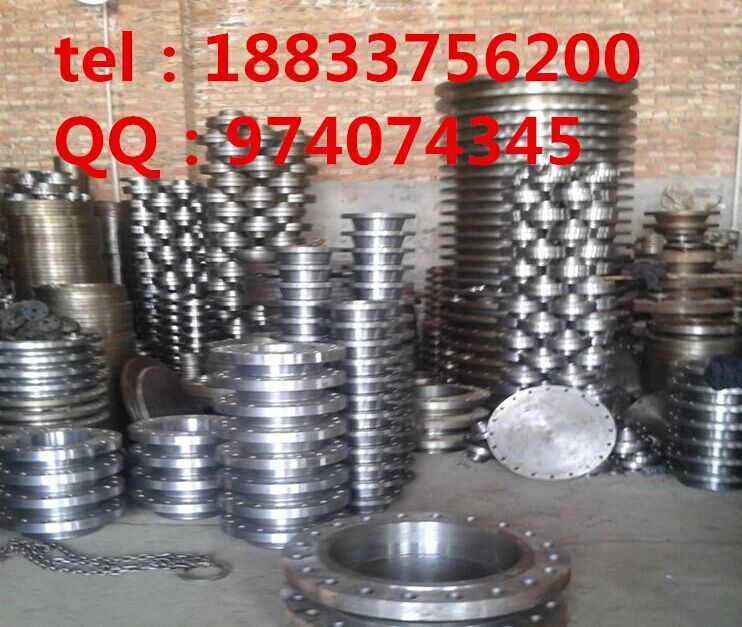

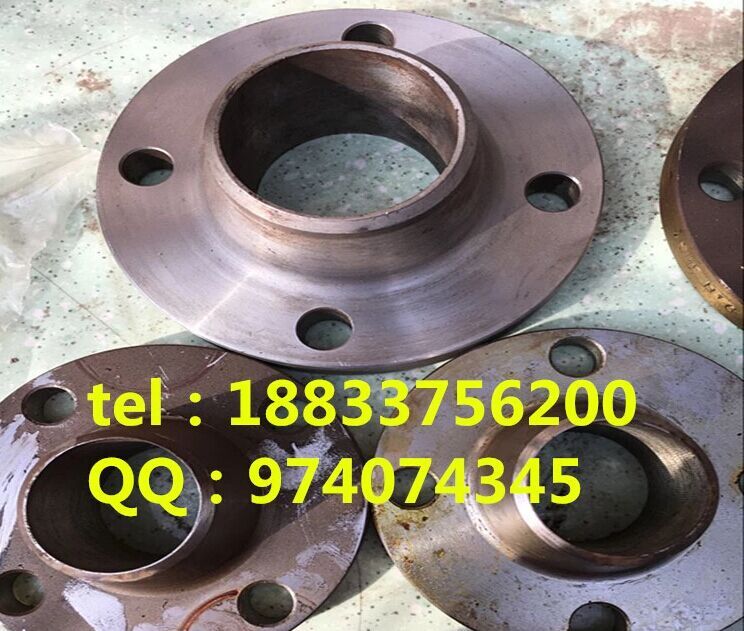

法蘭是一種盤狀零件,在管道工程中最為常見,法蘭都是成對使用的.
