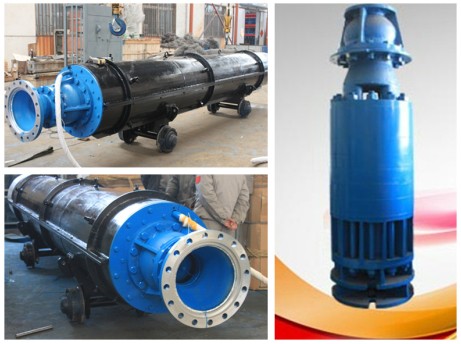

ATSXQK540大流量礦用潛水泵是一款大流量，高揚程，高壓大功率的產品，保證使用壽命，各種大型工程以及礦山都可以輕松完成目標，如有需要大流量礦用潛水泵，可隨時聯系我們。
ATSXQK540大流量礦用潛水泵產品規格：
● 流量范圍：150m3/h-2200 m3/h；
● 揚程范圍：100-1700m；
● 功率：55kW-4000kW；
● 電壓：380V、660V、1140V、3kV、6kV、10kV
ATSXQK540大流量礦用潛水泵產品概述：
● 適用于煤礦、鐵礦、有色金屬礦等生產排水；
● 透水事故搶險救災；
● 淹井礦排水復礦；
● 礦區水綜合治理；
● 供水公司水源取水泵站；
● 城市高噴景觀工程；
● 是礦山生產排水、搶險復礦、地表疏干和防治水災害的關鍵設備。
ATSXQK540大流量礦用潛水泵的結構特點：
AT-SXQKG型(高壓)和AT-SXQKD型(低壓)雙吸式大型潛水泵結構示于。電機為充水密封式結構，與井用充水式潛水電機結構類似。
其中，高壓潛水電機的定子繞組采用聚氯乙烯絕緣高壓耐水絕緣導線或交聯聚乙烯絕緣尼龍護套高壓耐水絕緣導線制作，它們的使用溫度分別為65℃和90℃;低壓潛水電機的定子繞組采用的耐水絕緣導線與井用充水式潛水電機的定子繞組采用的材料相同。
耐水絕緣導線相互間的連接及耐水絕緣導線與引出電級之間的連接，采用丁基自粘性膠帶或性能接近的其他膠帶進行包扎，作為耐水主絕緣層;外面再用機械強度較高的塑料膠粘帶或塑料帶進行包扎，作為機械保護層。
水潤淆導軸承山石墨浸漬金屬材料制作的軸瓦和鍍鉻軸套或不銹剛淬硬軸套組成，軸瓦上的冷卻潤滑有一般為螺旋槽，水潤滑止推軸承結構為分塊調心式一股有16塊扇型軸瓦，每塊均可自動調整，使軸承滑動面形成楔型水膜。止推軸承材料為石墨浸漬金屬材料，配對材料為不銹鋼制作并淬硬的圓盤。上止推軸承結構為整體式。
潛水泵有上、下兩個吸人口，兩組泵葉輪對稱分布，所產生的兩個軸向推力方向相反，正好相互平衡。這樣，電機下部的水潤滑止推軸承只需承受電動機轉子和水泵轉動部分的重酸，而不需承受水泵運行時所產生的軸向水推力，止推軸承所承受的軸向線荷大大減小，軸承運行條件好轉，磨損量減小，壽命延長，電泵運行的總體可靠性也相應得到提高，使用壽命延長。
單吸自平衡礦用潛水泵的結構特點：
AT-ZPQK型單吸自動平衡式高壓潛水泵結構。它的潛水電機結構與雙吸式潛水泵的潛水電機結構相同，潛水泵只有下部一個進水口，葉輪同樣分成對稱的二組。液體從吸人口經過下部第一組葉輪流出，再?gòu)牡诙M葉輪的泵殼側面流道到達位于電泵上部的第二組葉輪吸人口，然后經過第二組葉輪到達潛水泵的出水口。水流經過兩組葉輪所產生的軸向推力也正好相反，互相抵消，相互自動平衡，達到了雙吸式結構同樣的目的。
