【泰興品牌】ZJY150-20-N軸裝式硬齒面減速機，使用說明：

硬齒面圓柱齒輪減速器

一、概述
   硬齒面減速器主要包括平行軸系列和垂直軸系列．平行軸減速器是按國家標準  (JB／T8853—200。1)生產，產品經優化設計。具有國際八十年代先進水平，它主要包括ZDY(單級)、ZLY(兩級)、ZSY(三級)和ZFY(四級)四大系列，垂直軸減速器是按國家標準(』B／T9002—1999)生產．用于輸入軸與輸出軸呈垂直方向布置的傳動裝置．它主要包括DBY、DCY和DFY三大系列；
    1．性能特點
    (1)中心距．公稱傳動比等主要參數均經優化設計，主要零、部件—里換性好
    (2)齒輪均采用優質合金鋼經滲碳、淬火而成．齒面硬度達54～62HRC
    (3)體積小、重量輕、精度高、承載能力大、效率高，壽命長，可靠性高、傳動平穩、噪聲低。
    (4)一般采用油池潤滑．自然冷卻，當熱功率不能滿足時，可采用循環油澗滑或風扇。冷卻盤管冷卻。
    2、應用范圍
    (1)輸入轉速一般n、≤1500r／min．
    (2)齒輪傳動圓周速度不大于20mis。
    (3)工作環境—40_50~'C．如果低于0℃．啟動前潤滑油應預熱至0℃以上。本減速器可用于正反兩個方向運轉。
    (4)可廣泛用于冶金、礦山、化工、建材、起重、運輸、紡織、造紙、儀器、塑料、橡膠、工程機械、能源等工業部門。
    二、選用方法
    1、已知參數和條件
    原動機名稱，功率P1=  kW  轉速n1=  r／min
    工作機名稱，功率P2=  kW  轉速n2=  r／min
    要求的傳動比i=n、／n，
    每天工作小時數  h，每小時啟動次數  次，每小時運轉周期  ％．
    負荷特點(平穩、沖擊、嚴重沖擊)．可靠度要求(一般、較高、高)
    環境溫度  ℃，現場散熱條件，冷卻水溫度  ℃
    聯軸器型式．齒輪軸軸伸上是否還要承受其他附加力
    裝配方式  型，輸出軸旋向(雙向旋轉時請說明主旋向)
    有無其他特殊要求
    2、按額定功率選擇規格型號
    平行軸系列齒輪箱的公稱輸入功率P。(表9—20)按載荷平穩，每天工作時間小于或等于10h，每小時啟動不超過5次．允許啟動轉矩為工作轉矩的2倍。單向運轉，單對齒輪的接觸強度安全系數約為1，失效概率小于或等于1％等條件計算確定的，，齒輪箱雙向運轉時．需視情況將PA乘上0．8—1．0的系數，  當反向載荷大，換向頻繁、選用的可靠度系數K。較低時．系數取較小值．反之取較大值，、
所選齒輪箱的額定功率必須滿足：P(：二P：KAK；K。≤PA
式中：
    Pc—計算功率
    P2—工作機功率
    KA—使用系數．
    KS—啟動系數
    KR—可靠度系數
    3、按許用熱功率校核
    平行軸系列齒輪箱的許用熱功率P，適用于環境溫度20C．每小時100％連續運轉和功率利用率(P2／P1·100％)為100％的情況，條件不同時須進行修正。

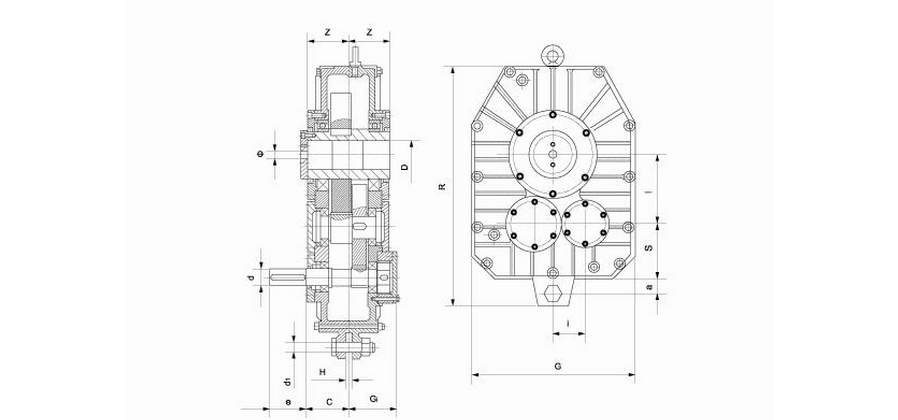

三、外形安裝方式：




了解詳細規格及基本參數詳情

機型 Type	Z	Ø	D	d	d1	H	e	c	Gi	R	L	G	S	a	i
ZJY106	67	11	45	24	16	9	50	83	88	315	103.0	240	80	40	50
ZJY125	76	13	55	38	16	12	60	78	100	378	120.0	270	102	48	55
ZJY150	85	13	60	38	16	12	80	98	110	445	144.3	330	105	53	65
ZJY180	100	17	70	42	30	17	110	117	133	539	174.3	396	145	65	80
ZJY212	120	13	85	48	20	20	110	121	156	625	204.7	477	160	70	95
ZJY250	150	26	100	55	24	18	110	165	164.5	740	241.4	570	195	70	125
ZJY300	164	32	120	65	20	20	140	182	185	840	288.6	660	210	75	130



 注：入軸和空心軸配鍵按GB/T1096-2003選用

減速機的承載能力
額定輸出扭矩

規格 Specs	106	125	150	180	212	250	300
扭矩（N.m) Torque(N.m)	750	1250	2120	3550	6000	10000	14720
重量 Weight(kg)	27	40	40	110	173	250	380

公稱輸入功率P1

公稱傳動比i Nominal drive ratio  i	公稱轉速r/min			規格Specs
	輸入n1 input  n1		輸出n2 Output n2	106	125	150	180	212	250	300
				公稱輸入功率PA  KW   Nominal input  PA   KW
10	1500 1000 750		150 100 75	12    8.2         6.2	19 13     9.8	33    22         17	56 38     29	92 62     47	157 105       79	225 150      113
11.2	1500 1000 750		134 89 67	11 7.4 5.6	17 11 8.5	30 20 15	51 34 26	83 56 42	137 92 69	206 138 104
12.5	1500 1000 750		120 80 60	9.7 6.5 4.9	15 10 7.6	27 18 14	46 31 23	76 51 39	125 83 63	179 119 90
14	1500 1000 750		107 71 54	8.2 5.5 4.1	14 9.4 7.1	24 16 12	39 26 20	65 43 33	107 71 54	162 108 82
16	1500 1000 750		94 62 47	7.3 4.9 3.7	12 8.5 6.1	21 14 11	35 24 18	58 39 30	98 64 48	148 98 74
18	1500 1000 750		83 56 42	6.4 4.3 3.3	11 7.3 5.5	18 12 9	31 21 16	51 34 26	86 58 44	131 88 66
20	1500 1000 750		75 50 38	6 4 3.1	10 6.7 5.1	17 11 8.6	27 18 14	45 30 23	77 52 39	117 78 59
22.4	1500 1000 750		67 44 33	5.2 3.5 2.6	8.7 5.9 4.4	15 10 7.5	25 17 13	42 28 21	72 48 36	103 69 52
25	1500 1000 750		60 40 30	4.6 3.1 2.3	7.6 5.1 3.8	14 9.4 7.1	22 15 11	37 25 19	63 42 32	90 60 46
