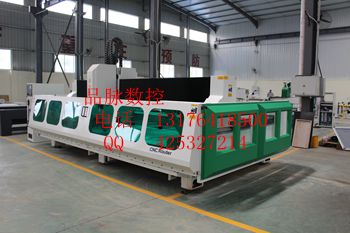

品脈數控PM-3113型石材數控加工中心，主要用于石英石、大理石、花崗石材質的臺面板、洗面盆、異型線條、磨切加工。這一款石材數控加工中心代表了國內先進的數控技術，具有開拓市場先河的重要意義。引領石材行業邁向深加工、高附加值、高效率、高利潤的新的競爭時代。
Z軸的剛性及穩定性。一、機器主要技術參數
1、工作臺面有效尺寸：3100mm X1500mm
2、X軸行程：3100mm
3、Y軸行程：1500mm
4、Z軸行程：300mm
5、進給：1-10000mm/min
6、快速進給速率：
X軸：15000mm/min
Y軸：15000mm/min
Z軸：6000mm/min
7、系統分辨率：±0.004
8、文件格式：G代碼
9、工作臺結構： 濟鋼Q345B 中厚板+鋁板精銑加工
10、工作電壓：AC380V/50HZ
11、驅動系統：臺灣伺服驅動（可選日本安川）
12、工件固定方式：真空吸盤
二、主要部件
1、主軸：臺灣重型機床主軸結構
2、驅動系統：進口伺服系統
3、支撐導軌：臺灣直線導軌 30
4. Z軸絲杠：滾珠結構
5、傳動齒條：2M高精度齒條
6、電纜線：捷迅高柔屏蔽電纜
7、床身：重型石材加工中心床身
8、電器柜：強制風冷
三、性能特點：
1．機架采用一體型結構，剛性好，不變形。
2．主軸采用高精度、高性能的臺灣機械主軸，加工振動小，回轉精度高。
3．各主運動導軌均采用了進口直線導軌，阻力小，精度高。
4．各控制軸均采用了臺灣或日本伺服電機和驅動器。
5．雙面密封吸盤系統能夠增加吸盤的吸附能力。
大尺寸的工作臺便于放置多個加工工位。
工藝要求：
機床床身整體采用五面體加工中心加工，整機鉆孔、攻絲均由數控加工中心完成，拒絕人工鉆孔攻絲，人工攻絲時絲錐易斷入床身螺絲孔內，給機器使用埋下隱患。
Y軸導軌采用平行安裝，最大限度發揮滑塊的承重力，與德國的大型設備裝配工藝相同。
X軸采用背跨式安裝，與Z軸形成三角架結構，大大提高了Z軸的剛性及穩定性。
