1、工作臺面有效尺寸:3100mm X1500mm
2、X軸行程:3100mm
3、Y軸行程:1500mm
4、Z軸行程:300mm
5、進給:1-10000mm/min
6、快速進給速率:
X軸:15000mm/min
Y軸:15000mm/min
Z軸:6000mm/min
7、系統分辨率:±0.004
8、文件格式:G代碼
9、工作臺結構: 濟鋼Q345B 中厚板+鋁板精銑加工
10、工作電壓:AC380V/50HZ
11、驅動系統:臺灣伺服驅動(可選日本安川)

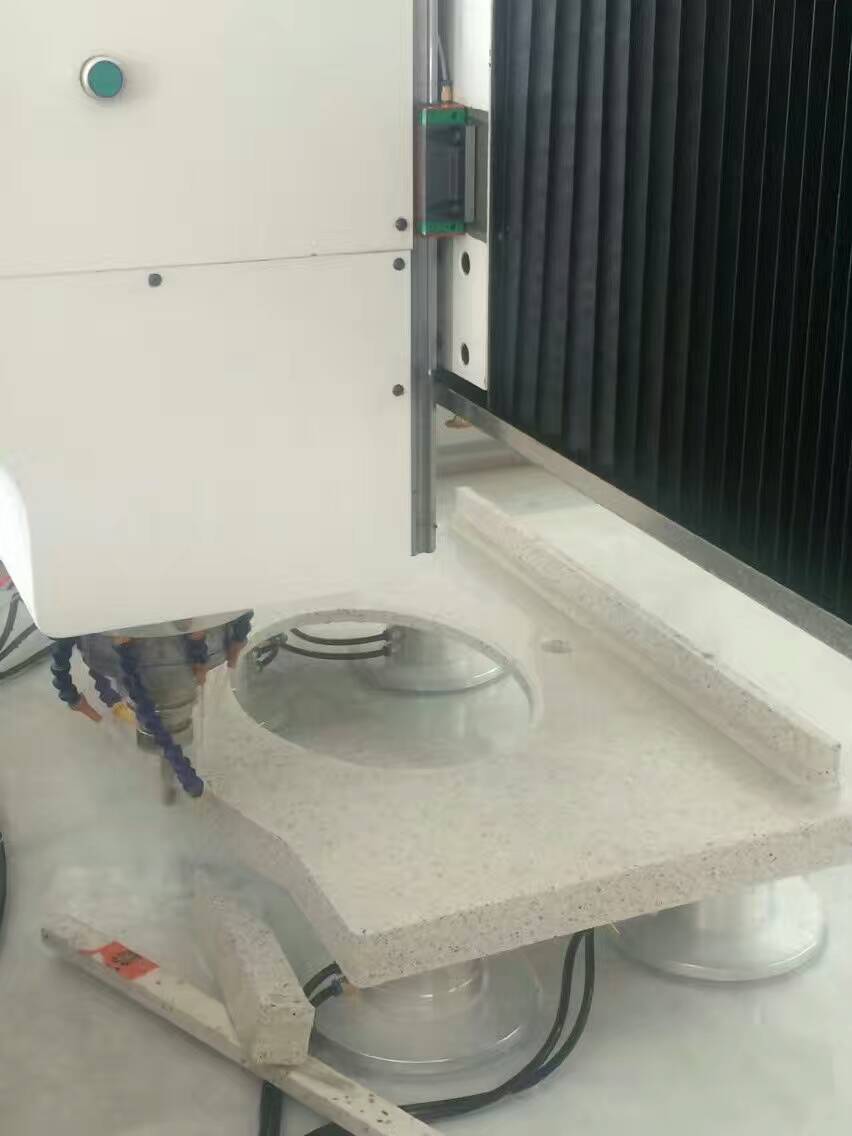

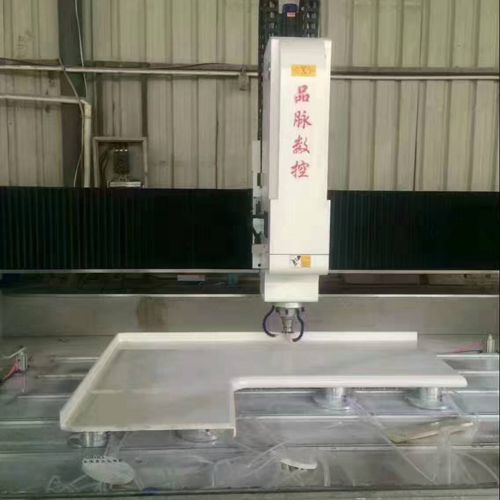

12、工件固定方式:真空吸盤
二、主要部件
1、主軸:臺灣重型機床主軸結構
2、驅動系統:進口伺服系統
3、支撐導軌:臺灣直線導軌 30
4. Z軸絲杠:滾珠結構
5、傳動齒條:2M高精度齒條
6、電纜線:捷迅高柔屏蔽電纜
7、床身:重型石材加工中心床身
8、電器柜:強制風冷
三、性能特點:
1.機架采用一體型結構,剛性好,不變形。
2.主軸采用高精度、高性能的臺灣機械主軸,加工振動小,回轉精度高。
3.各主運動導軌均采用了進口直線導軌,阻力小,精度高。
4.各控制軸均采用了臺灣或日本伺服電機和驅動器。
5.雙面密封吸盤系統能夠增加吸盤的吸附能力。
大尺寸的工作臺便于放置多個加工工位。
工藝要求:
機床床身整體采用五面體加工中心加工,整機鉆孔、攻絲均由數控加工中心完成,拒絕人工鉆孔攻絲,人工攻絲時絲錐易斷入床身螺絲孔內,給機器使用埋下隱患。
Y軸導軌采用平行安裝,最大限度發揮滑塊的承重力,與德國的大型設備裝配工藝相同。
X軸采用背跨式安裝,與Z軸形成三角架結構,大剛性及穩定性。
公司簡介
南品脈數控設備有限公司擁有生產廠房12000平方,研發團隊10人,其中高級研發工程師5人;年產各種型號雕刻機萬余臺,擁濟南品脈數控設備有限公司位于山東省府-泉城濟南,品脈數控是一家集數控雕刻機研發、生產、銷售、售后服務、維修于一體的現代新型數控設備公司,公司專注于CNC數控技術的研發,在雕刻機設計與技術方面取得了較為豐碩的成果,擁有多項國家專利,突破了數控雕刻機技術完全進口的局面,實現雕刻機技術的自主化,專利化;完成了數控技術的產業化轉變過程。公司主營產品有:石英石數控加工中心、石英石臺面切割鋸、櫥柜門雕刻機、板式家具生產線、木工數控加工中心、保利龍、三維立體加工中心等各種型號的數控機械系列產品,公司承接各種專業定制數控機型,實現客戶的個性化設計。 濟有國內中等以上的生產規模,嚴格控制生產中的各項成本,讓利于客戶,讓客戶得到最大的實惠;品脈數控擁有完善的技術研發力量和成熟的售后服務團隊;全國流動售后服務團隊60人,高級售后技師15人,是一批高素質、高水平、高效率的人才。公司本著“以人才和技術為基礎,創造最佳產品和服務”的宗旨,愿與業內各界人士攜手合作、互信共贏,共同發展。
聯系人 韓涵
電話 13176418500 濟南品脈數控設備有限公司
