加工鑄鐵時若遇刀具難于加工問題或車不動問題涂層硬質合金刀片、陶瓷刀具不耐磨、容易崩刃、效率低下問題 歡迎致電 15638121553 吳百利 鄭州華菱技術部

加工鑄鐵件刀片

鑄鐵工件硬而脆，車削鑄鐵工件時，數控刀片需要承受更高的切削熱和切削力，目前，車削鑄鐵工件的數控刀片多為硬質合金涂層刀片，涂層厚度一般在8微米--20微米，帶涂層的數控刀片在遇到鑄造缺陷時涂層崩損后露出合金本體，造成涂層硬質合金數控刀片車削鑄鐵工件時耐用度低的現象。

鑄鐵件車削加工特點及對刀具的要求

鑄鐵件上的硬質點、氣孔、表皮激冷層、夾砂等確實給加工過程帶來一些問題，加快了刀具的磨損或造成刀具破損，特別在流水線上大批量加工鑄鐵件時，刀具的破損或快速磨損會打亂流水線的工作節拍，降低生產效率；大型鑄鐵件表面精加工時，中途換刀會影響加工質量。由于鑄鐵件的使用量極大，加工成本的降低或效率的提高，均能帶來相當可觀的經濟效益。因而人們便企盼用更好的刀具材料來車削鑄鐵件，以降低加工成本或提高加工效率。

華菱超硬刀具加工鑄鐵件參數及所用華菱超硬牌號

硬鑄鐵難加工問題及華菱超硬粗車刀具的研制

華菱超硬是硬度僅次于金剛石的超硬刀具材料，我國河南超硬材料研究所曾最先針對加工高鉻合金鑄鐵、白口鑄鐵件等硬鑄鐵材料研制出華菱超硬刀具牌號BN-H10及BN-K10；并于2007年推出可粗加工硬鑄鐵和淬火鋼的華菱超硬刀具牌號BN-K1和BN-S20，自此，華菱超硬刀具在高硬度鑄鐵件的粗加工方面取得了的跨時代的意義。

普通鑄鐵件車削中華菱超硬和硬質合金數控刀片對比

而對于非難加工類鑄鐵工件（如灰口鑄鐵，球墨鑄鐵、耐磨合金鑄鐵工件），華菱超硬刀具嘗試用華菱超硬刀具車削易切削鑄鐵件，在粗、精加工方面均取得了很好的效果，下文簡要說明其性能及切削參數。

    BN-S30牌號華菱超硬數控刀片性能

    其華菱超硬含量（VoL%）：92-96 ； 華菱超硬粒度（μm）：2-8；采用5%含量非金屬粘合劑高溫高壓燒結而成；其硬度HRC98；能實現對HT250，HT200等牌號灰口鑄鐵、高強度球墨鑄鐵，硼合金鑄鐵，高硅鉬球墨鑄鐵等鑄鐵材料進行高速切削。

    BN-S30牌號華菱超硬刀片與硬質合金數控刀片對比：

    1，從加工效率來講：相比涂層硬質合金刀片，BN-S30更能實現高速切削，其適合的線速度范圍為：粗加工250—450m/min，精加工300—800m/min;而且適合加工中心中以1500m /線速度進行高速切削。所以，其加工效率是硬質合金數控刀片效率的2倍以上（硬質合金涂層數控刀片的精加工線速度上限為350m/min）。

    2，從刀具耐用度（刀具壽命）來講：BN-S30牌號華菱超硬數控刀片的壽命是涂層硬質合金壽命的15倍左右。以日本三菱刀具加工鑄鐵工件常用數控刀片材質牌號UC5115涂層數控刀片來講，粗車鑄鐵工件時，BN-S30壽命是UC5115的6倍以上，精車時壽命是UC5115的20倍左右。

    3，鑄鐵件加工光潔度方面，BN-S30牌號華菱超硬數控刀片能達到Ra1.6以內的粗糙度；明顯優于硬質合金刀片。

    BN-S30牌號不同于其他華菱超硬刀片的是其采用非金屬粘合劑，熱導率更高且燒結強度增加，不但延長了刀具壽命而且刀片的抗沖擊韌性增強。可粗加工也可精加工，可以干式切削，也可加切削液切削。

    注意：1，BN-S30牌號華菱超硬數控刀片只適合于車削灰口鑄鐵，球墨鑄鐵（特別是高強度球墨鑄鐵）、耐磨合金鑄鐵工件。

              2，BN-S300牌號是BN-S30牌號的延伸，更強調粗加工時的抗沖擊韌性。

              3，針對灰口鑄鐵，球墨鑄鐵工件的精加工（0.5mm以下吃刀量可以采用BN-K20牌號華菱超硬數控刀片，如下圖）；如果粗、精加工通用一把刀時或者加工余量較大時須采用BN-S30牌號。

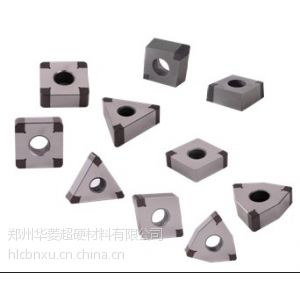

             4，BN-K20牌號華菱超硬數控刀片是帶中心孔的數控刀片（配用的數控車刀桿與硬質合金數控刀片配套刀桿通用），BN-S30牌號是不帶中心孔的整體華菱超硬數控刀片，需要配用專用的上壓式車刀刀桿（具體見公司刀桿產品類別）；BN-S30和BN-K20牌號華菱超硬數控刀片如圖，整塊的是BN-S30牌號整體華菱超硬數控刀片型號CNMN120408；而下圖中兩個帶中心孔的華菱超硬刀片為BN-K20牌號，其國標型號分別為CNGA120408和WNGA080408（與硬質合金數控刀片型號CNMG120408和WNMG080408用刀桿通用）

加工鑄鐵BN-K20牌號刀片 刀片圖片如下

適合加工方式：車削加工（含粗車、精車，車槽）；銑削加工（含粗銑、精銑）、鏜削加工（含粗鏜、精鏜）

適用機床：數控車床（數控立車及普通數控車）銑床（龍門銑床、數控銑床、刨銑床），鏜削加工中心/車削加工中心/銑削加工中心，車銑復合加工中心，鏜銑復合加工中心，

作為全球超硬材料行業里最有影響力的企業之一，華菱超硬超硬材料CBN超硬刀具更是享譽軋輥、水泵、風電、壓縮機、軸承、齒輪、汽車變速系統、發動機系統、剎車盤等機械加工領域。

   華菱超硬整體聚晶刀片產品特點：適合于灰鐵、球鐵、高硬度的合金鑄鐵等材料的粗加工和半精加工；適合于硬度大于HRC45合金鋼、淬火鋼等粗加工和半精加工；適合于高速連續切削和中、低速斷續切削。

華菱超硬材料焊接復合式刀片產品特點：高耐磨性和高耐沖擊性兼具；既能加工鑄鐵，又能加工淬火鋼；既能干式切削又能濕式切削；能夠進行連續、斷續的車削、銑削。

凡是我司鄭州華菱超硬刀具 均 質量三包，全程技術跟蹤服務
