斷續切削加工鑄鐵CBN刀片

斷續切削加工鑄鐵CBN刀片

斷續切削加工鑄鐵時若遇刀具難于加工問題或車不動問題涂層硬質合金刀片、陶瓷刀具不耐磨、容易崩刃、效率低下問題  斷續切削加工鑄鐵時對刀具的性能要求極其高 比如 刀具的抗沖擊性要強、韌性好、耐磨性好、耐熱性高。針對斷續切削鑄鐵刀片 BN-S30牌號刀片可以大余量車削（斷續切削）均可 歡迎致電 15638121553 吳百利鄭州華菱技術部

加工鑄鐵件刀片

鑄鐵工件硬而脆，車削鑄鐵工件時，數控刀片需要承受更高的切削熱和切削力，目前，車削鑄鐵工件的數控刀片多為硬質合金涂層刀片，涂層厚度一般在8微米--20微米，帶涂層的數控刀片在遇到鑄造缺陷時涂層崩損后露出合金本體，造成涂層硬質合金數控刀片車削鑄鐵工件時耐用度低的現象。

鑄鐵件車削加工特點及對刀具的要求

鑄鐵件上的硬質點、氣孔、表皮激冷層、夾砂等確實給加工過程帶來一些問題，加快了刀具的磨損或造成刀具破損，特別在流水線上大批量加工鑄鐵件時，刀具的破損或快速磨損會打亂流水線的工作節拍，降低生產效率；大型鑄鐵件表面精加工時，中途換刀會影響加工質量。由于鑄鐵件的使用量極大，加工成本的降低或效率的提高，均能帶來相當可觀的經濟效益。因而人們便企盼用更好的刀具材料來車削鑄鐵件，以降低加工成本或提高加工效率。

華菱超硬刀具加工鑄鐵件參數及所用華菱超硬牌號

硬鑄鐵難加工問題及華菱超硬粗車刀具的研制

華菱超硬是硬度僅次于金剛石的超硬刀具材料，我國河南超硬材料研究所曾最先針對加工高鉻合金鑄鐵、白口鑄鐵件等硬鑄鐵材料研制出華菱超硬刀具牌號BN-H10及BN-K10；并于2007年推出可粗加工硬鑄鐵和淬火鋼的華菱超硬刀具牌號BN-K1和BN-S20，自此，華菱超硬刀具在高硬度鑄鐵件的粗加工方面取得了的跨時代的意義。

普通鑄鐵件車削中華菱超硬和硬質合金數控刀片對比

而對于非難加工類鑄鐵工件（如灰口鑄鐵，球墨鑄鐵、耐磨合金鑄鐵工件），華菱超硬刀具嘗試用華菱超硬刀具車削易切削鑄鐵件，在粗、精加工方面均取得了很好的效果，下文簡要說明其性能及切削參數。

    BN-S30牌號華菱超硬數控刀片性能

    其華菱超硬含量（VoL%）：92-96 ； 華菱超硬粒度（μm）：2-8；采用5%含量非金屬粘合劑高溫高壓燒結而成；其硬度HRC98；能實現對HT250，HT200等牌號灰口鑄鐵、高強度球墨鑄鐵，硼合金鑄鐵，高硅鉬球墨鑄鐵等鑄鐵材料進行高速切削。

    BN-S30牌號華菱超硬刀片與硬質合金數控刀片對比：

    1，從加工效率來講：相比涂層硬質合金刀片，BN-S30更能實現高速切削，其適合的線速度范圍為：粗加工250—450m/min，精加工300—800m/min;而且適合加工中心中以1500m /線速度進行高速切削。所以，其加工效率是硬質合金數控刀片效率的2倍以上（硬質合金涂層數控刀片的精加工線速度上限為350m/min）。

    2，從刀具耐用度（刀具壽命）來講：BN-S30牌號華菱超硬數控刀片的壽命是涂層硬質合金壽命的15倍左右。以日本三菱刀具加工鑄鐵工件常用數控刀片材質牌號UC5115涂層數控刀片來講，粗車鑄鐵工件時，BN-S30壽命是UC5115的6倍以上，精車時壽命是UC5115的20倍左右。

    3，鑄鐵件加工光潔度方面，BN-S30牌號華菱超硬數控刀片能達到Ra1.6以內的粗糙度；明顯優于硬質合金刀片。

    BN-S30牌號不同于其他華菱超硬刀片的是其采用非金屬粘合劑，熱導率更高且燒結強度增加，不但延長了刀具壽命而且刀片的抗沖擊韌性增強?？纱旨庸ひ部删庸?，可以干式切削，也可加切削液切削。

    注意：1，BN-S30牌號華菱超硬數控刀片只適合于車削灰口鑄鐵，球墨鑄鐵（特別是高強度球墨鑄鐵）、耐磨合金鑄鐵工件。

              2，BN-S300牌號是BN-S30牌號的延伸，更強調粗加工時的抗沖擊韌性。

              3，針對灰口鑄鐵，球墨鑄鐵工件的精加工（0.5mm以下吃刀量可以采用BN-K20牌號華菱超硬數控刀片，如下圖）；如果粗、精加工通用一把刀時或者加工余量較大時須采用BN-S30牌號。

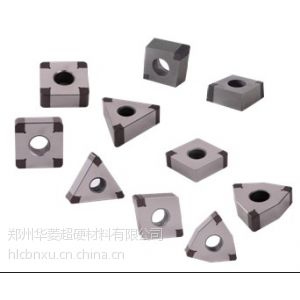

             4，BN-K20牌號華菱超硬數控刀片是帶中心孔的數控刀片（配用的數控車刀桿與硬質合金數控刀片配套刀桿通用），BN-S30牌號是不帶中心孔的整體華菱超硬數控刀片，需要配用專用的上壓式車刀刀桿（具體見公司刀桿產品類別）；BN-S30和BN-K20牌號華菱超硬數控刀片如圖，整塊的是BN-S30牌號整體華菱超硬數控刀片型號CNMN120408；而下圖中兩個帶中心孔的華菱超硬刀片為BN-K20牌號，其國標型號分別為CNGA120408和WNGA080408（與硬質合金數控刀片型號CNMG120408和WNMG080408用刀桿通用） BN-K20牌號刀片 精加工刀片 圖片如下

適合加工方式：車削加工（含粗車、精車，車槽）；銑削加工（含粗銑、精銑）、鏜削加工（含粗鏜、精鏜）

適用機床：數控車床（數控立車及普通數控車）銑床（龍門銑床、數控銑床、刨銑床），鏜削加工中心/車削加工中心/銑削加工中心，車銑復合加工中心，鏜銑復合加工中心，

作為全球超硬材料行業里最有影響力的企業之一，華菱超硬超硬材料CBN超硬刀具更是享譽軋輥、水泵、風電、壓縮機、軸承、齒輪、汽車變速系統、發動機系統、剎車盤等機械加工領域。

   華菱超硬整體聚晶刀片產品特點：適合于灰鐵、球鐵、高硬度的合金鑄鐵等材料的粗加工和半精加工；適合于硬度大于HRC45合金鋼、淬火鋼等粗加工和半精加工；適合于高速連續切削和中、低速斷續切削。

華菱超硬材料焊接復合式刀片產品特點：高耐磨性和高耐沖擊性兼具；既能加工鑄鐵，又能加工淬火鋼；既能干式切削又能濕式切削；能夠進行連續、斷續的車削、銑削。

凡是我司鄭州華菱超硬刀具 均 質量三包，全程技術跟蹤服務

斷續切削加工鑄鐵CBN刀片
