西安1噸中頻爐

一、        概述：本方案為一電兩爐配置，中頻電源按750kW（符合國家標準500—750kW/t的要求）配置。由一臺高壓開關柜、兩臺6脈整流變壓器、一臺750KW并聯逆變中頻電源、兩臺1.0噸鋁殼電爐爐體、傾爐系統、冷卻系統等組成。兩臺電爐之間采用電動換爐開關相互切換，當一臺電爐工作時，另一臺電爐停止或檢修。

二、 1.0噸/750KW中頻感應熔煉爐主要技術參數:
項目 單位 數據 備注
電爐參數
額定容量 t 1.0 液態鐵水
最大容量 t 1.2 液態鐵水
工作溫度 ℃ 1550
最高工作溫度 ℃ 1750
爐襯厚度 mm 100
感應圈內經φ mm 710
感應圈高度 mm 890
電器參數
變壓器容量 KVA 900
變壓器一次電壓 KV 10KV
變壓器二次電壓 V 380 6脈波輸出
中頻電源額定功率 KW 750 6脈波輸入
額定輸入電流 A 1120
直流電壓 V 510
直流電流 A 1470
變換效率 % 96
啟動成功率 % 100
中頻電源最高輸出電壓 V 750
線圈電壓 V 1500
額定工作頻率 Hz 1000
電源變換效率 % 96
啟動成功率 % 100
工作噪音 db ≤75
綜合參數
熔化率（升溫到1550℃） T/h 1.25 理論值
熔化電耗（升溫到1550℃） KW.h/T ≤600
冷卻水系統
冷卻水循環量 T/h 45
供水壓力 Mpa 0.25-0.35
進水溫度 ℃ 5-35
出水溫度 ℃ <55


三、1.0噸/750KW中頻熔煉爐（鋁殼）標準配置表：
序號 設備名稱 規格型號 數量 備   注
1 變壓器 900KVA/10KV/380V或660V 1臺
 連接銅排 變壓器到中頻電源之間 1套
2 中頻電源柜 KGPS-750KW/1KHz 1臺 含低壓開關、電抗器
3 補償電熱電容器柜 15000KVAR 1臺 電容器/水冷銅排組

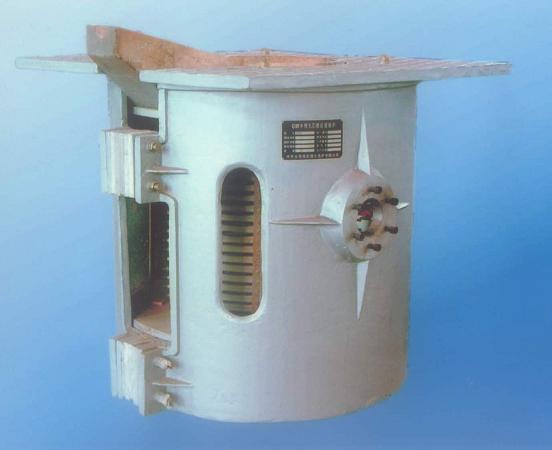

4 鋁殼爐體 GW-1-750/1000 2臺 支撐架/感應圈等
5 坩堝模 1.0t專用 2只 鋼質
6 水冷電纜                           2套 電容與爐體之間
7 連接銅排 電源到電容之間 1套
8 水分配器   1臺  DN80
9 傾爐系統 431減速機 2臺
10 傾爐操作盒 HD 1個
輔助設備
1 中頻電源純水交換器 LSS-150 1臺
2 電源+爐體冷卻設備 60立方米水池、管道閥門等 1套
