一體式粉塵濃度儀是武漢華德林科技有限公司專業為各種不同的粉塵在不同場合的濃度所研發的一種在線式粉塵檢測儀，通過此儀表時實在線監測每個檢測點的粉塵濃度，

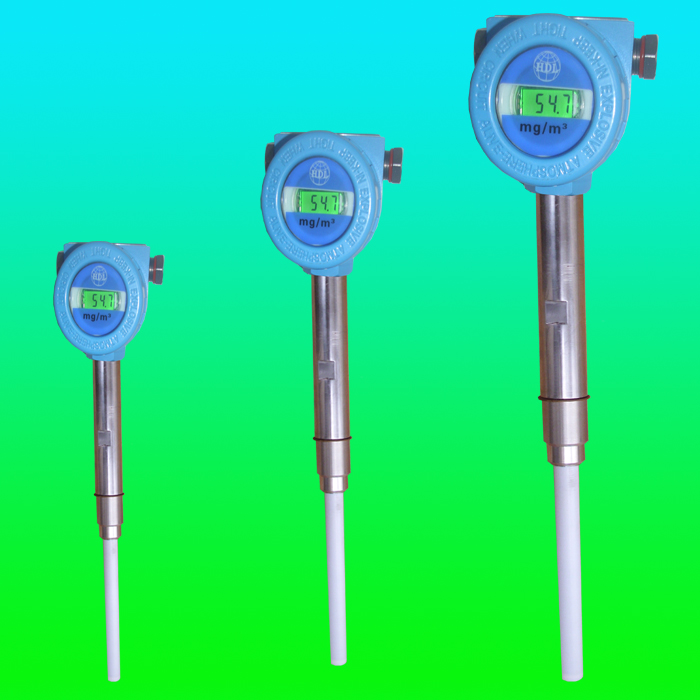

一體式粉塵濃度儀     型號：WKD-6-Y

一體式粉塵濃度儀概述

WKD-6系列粉塵濃度儀測量裝置提供了目前世界最新交流耦合技術，這是現代最精確和穩定的監測技術，特別適合連續排放記錄和數據累積。本監測系統工作原理是運用塵埃粒子流經探針周圍所產生的電荷感應來確認塵埃粒子在線排放量或排放濃度。在燃燒工況相對穩定的情況下（即在同一個排放點上，流速，溫度，壓力，濕度和煙塵顆粒性質都沒有很大的變化，小于±90%的變動），本系統經直接校定后可用于在線監測排放濃度（單位mg/m3）。

一體式粉塵濃度儀特點

WKD-6系列粉塵濃度儀采用最先進的實用技術一電荷感應技術，對粉塵的探測靈敏度高，線性度好，粉塵沾染探頭后不影響測量靈敏度，免維護免清理。標準二線制4-20mA電流輸出，抗干擾能力強，易于遠距離信號傳輸，對信號傳輸導線無特殊要示，輸出電流與粉塵濃度成線性關系，方便后續的PLC數據處理

安裝使用與二線制壓力變送器完全一致，現場工程技術人員無須任何特殊培訓即可正確使用，安裝方便運行可靠，

接線盒內置一體化變送器輸出的4-20mA電流與粉塵感應探針之間電氣隔離，實現信號的安全傳輸。

應用：

TRT發電，煤氣化裝置。

粉狀材料回收

過程粉塵輸送總量監測

各種燃煤鍋爐的煙塵排放濃度監測

一體式粉塵濃度儀工作原理

WKD-6型粉塵濃度儀檢測儀測量塵埃粒子經過一個固定探頭的靜電荷感應量。塵埃粒子與探頭感應產生靜電荷，通過探頭進進行信號放大并傳送進監測控制系統。靜電荷的大小與塵埃粒子的流量成正比。本系統的高科技電子線路把這部分電荷轉換成為控制信號輸出，啟動粉塵超標排放警報，同時用于連記錄粉塵粒子的總量或濃度。

一體式粉塵濃度儀技術參數

環境溫度：-20℃～60℃

環境保護：保護等級：IP66/NEMA4鋁合金殼體，適合非腐蝕性環境內安裝，不銹鋼探針

管道氣體壓力：-0.1～2.5MPa

管道氣體流速：1m/s～30m/s

管道氣體溫度：-50℃---260℃      （0- 400℃可選）

管道外徑：0.1-4米

探針結構：300mm,800mm

塵埃顆粒大小范圍：標稱0.1um-200um，在標稱范圍外仍然能夠接收但信號特性

零點漂移：（時間）每年低于量程的1%

零點漂移：（溫度）在指定的溫度范轉內，停業于量程的1%

滿量程漂移：（時間）每年低于量程的1%

滿量程漂移：（溫度）在指定的溫度范轉內，停業于量程的1%

線路穩定性：系統所有部件均選用高穩定性電子組裝件。

噪音抵抗性：所有50或60赫茲音頻和諧波均在信號被接收之前全部濾掉

測量范圍：0-100 mg/M³，0-1000mg/M³
