小型無動力油水分離器，不銹鋼隔油池，餐廚油水分離器

小型無動力油水分離器，不銹鋼隔油池，餐廚油水分離器

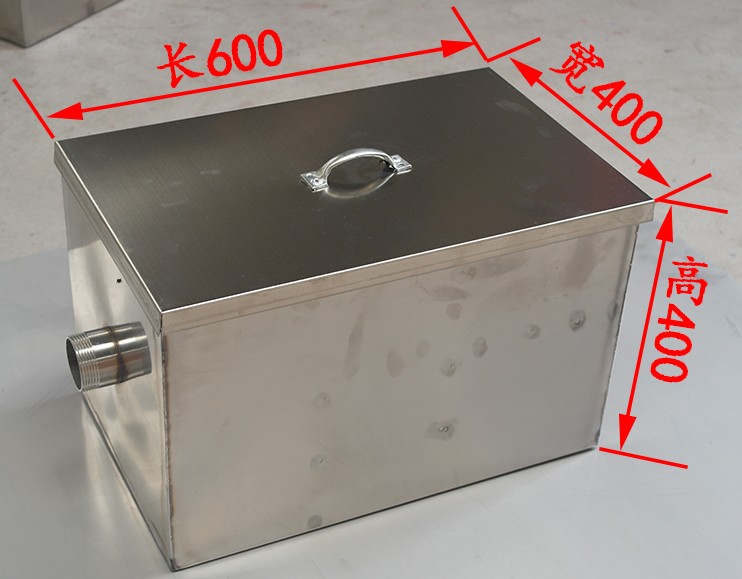

材質：304不銹鋼

厚度：0.8mm

外形尺寸：600*400*400mm

處理水量：1噸/小時

產地：四川.成都

供貨及安裝

一、土建參數及性能要求
   1、設備外形尺寸長×寬×高=1.6×0.7×0.96米；
   2、內置水泵，一用一備，Q=10m3/h  N=1.5Kw   H=15m   380V。
   3、設備殼體為304不銹鋼，密閉式，（報價文件中應注明材質）。
   4、進口DN150法蘭連接，出口DN100法蘭連接。
   5、全自動控制系統（PLC采用國際或國內知名品牌）；，
   6、應含配電控制箱，可編程程序控制，含多種操作模式，
   7、設備安裝在地下一層積水坑內。
8、將-10米地下室廚房含油廢水提升到地面排放。
9、需廠家負責安裝、調試及培訓。
   10、同類產品通過省級以上國家有關部門鑒定或檢驗。

二、技術要求
 主要結構及性能：
     1、使用304不銹鋼材質具有防腐能力強，應滿足廚房油污廢水防腐等級。實現了污水在密閉狀態下的儲存和排放，不外溢、無臭味，保護周邊環境。
2、水泵不堵塞：水泵葉輪不會造成纏繞和堵塞，可延長水泵的使用壽命。
3、無沉積免清掏：雜物與污水在分離器內被分離后暫存、再一起隨水流壓力排出，容易清理異物。濾網易更換、清洗。
4、閥件，備件應滿足相關規范，國內外優質品牌。
5、控制系統，可編程控制技術：科學設定工作模式、多點監控、無人操作、異常報警指示并實現自動進入“修復狀態”運行。
6、提高建筑利用率：設備小巧美觀、占地面積小、節省地下室空間。
序號   主要部件名稱   材質/品牌   產地
1   集污箱   304不銹鋼（密閉式）
2   油水分離濾芯   國內/國際優質品牌
3   連接管件   304無縫鋼管（優質）
4   閥門   國內外優質品牌（304不銹鋼）
5   止回閥   國內外優質品牌（304不銹鋼）
6   排污泵   國內外優質品牌（過流部件或整泵為304不銹鋼）
7   其他備品構件   國內外優質品牌（304不銹鋼）
8
9


主要設備材料表
三、設備安裝調試
  1、該設備安裝應符合相關排污設備安裝規范，我方提供所使用土建技術參數要求及現場配合。
2、供方應在約定的工期內完成設備的安裝調試及配合我方的調試驗收工作。
特別說明：該套設備應符合相關廚房排污設備國家檢驗規范，有相關的工業企業認證合格資料及出廠檢驗合格證，證照齊全。
設 計 要 求
職工食堂和營業餐廳的含油污水，應經除油裝置后方許排入污水管道。
隔油池設計應符合下列規定：
■ 污水流量應按設計秒流量計算；
■ 含食用油污水在池內的流速不得大于0.005m/s；含汽油、煤油、柴油及其它油類的污水流速為0.002-0.01 m/s；
■ 含食用油污水在池內停留時間宜為2-10min；含汽油、煤油、柴油及其它油類的污水一般為0.5-10min；
■ 人工除油的隔油池內存油部分的容積，不得小于該池有效容積的25%；
■ 隔油池應設活動蓋板。進水管應考慮有清通的可能；
■ 隔油池出水管管底至池底的深度，不得小于0.6m。
隔油器設計應符合下列規定：
■ 隔油器內應有攔截固體殘渣裝置，并便于清理；
■ 容器內宜設置氣浮、加熱、過濾等油水分離裝置；
■ 隔油器應設置超越管，超越管管徑與進水管管徑應相同；
■ 密閉式隔油器應設置通氣管，通氣管應單獨接至室外；
■ 隔油器設置在設備間時，設備間應有通風排氣裝置，且換氣次數不宜小于15次/時。
隔油池沉渣計算：
■ 營業餐廳殘渣量為15g/（人·餐）；
■ 職工餐廳殘渣量為10g/（人·餐）；
■ 殘渣量含水率為99.2%；
隔油池污水有效容積計算：
隔油池的有效容積，按下式計算：
V=Q t×60
式中V—有效容積（m³）；
    Q --污水最大秒流量（m³/s），對于餐廳的污水最大秒流量，可按下述標準選用：營業餐廳20L/（人·餐），工作時間12h/d，K=2.0；職工餐廳15L/（人·餐），工作時間9h/d，K=2.0；
t—污水在池內停留時間（min）。
