一、概述

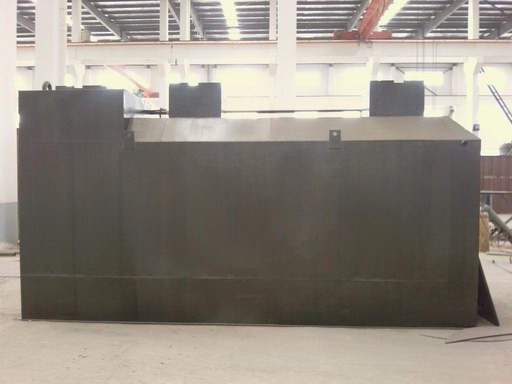

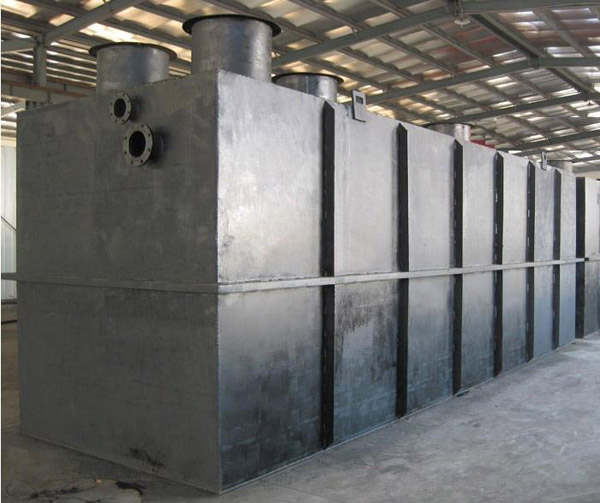

甘肅張掖地埋式一體化污水處理設備是為用戶提供一種可埋地設置的成套有機污水處理設備，其主要目的是使生活污水和與之類似的工業有機污水經該設備處理后達到用戶要求的排放標準。以鋼材料為主要結構的全新工藝組合的JHY一B設備，使污水處理工藝與制造上又上了一個新臺階，從而使在此領域的污水處理達到國際先進水平。
二、JHY-B地埋式一體化污水處理設備技術參數表一
|
項目 |
進水 |
出水 |
|
BOD5 |
100-200 |
20 |
|
CODcr |
200-400 |
70 |
|
SS |
200-450 |
30 |
三、JHY-B地埋式一體化污水處理設備技術參數表二
|
項目 型號 |
B-1 |
B-3 |
B-5 |
B-7.5 |
B-10 |
B-15 |
B-20 |
B-30 |
B-40 |
B-50 |
|
|
處理量（m3/h) |
1 |
3 |
5 |
7.5 |
10 |
15 |
20 |
30 |
40 |
50 |
|
|
設備件數 |
1 |
1 |
1 |
1 |
2 |
2 |
2 |
3 |
4 |
4 |
|
|
污泥吸附及初沉池（m3） |
1.8 |
5.5 |
9 |
14 |
18 |
27 |
36 |
50 |
80 |
100 |
|
|
接觸氧化池（m3） |
5.0 |
14.5 |
24 |
36 |
44 |
63 |
80 |
130 |
170 |
200 |
|
|
二沉池表面負荷（m3/m2h） |
1.2 |
1.3 |
1.3 |
1.3 |
1.2 |
1.2 |
1.5 |
1.5 |
1.5 |
1.6 |
|
|
消毒池（m3） |
0.6 |
1.8 |
2.8 |
4 |
5.5 |
8 |
10 |
15 |
20 |
25 |
|
|
風機 |
型號 |
HC-25IS |
HC-30IS |
HC-50C |
HC-50IS |
HC-60S |
HC-80S |
HC-100S |
HC-100S |
HC-100S |
HC-100S |
|
功率（kw） |
0.4 |
0.75 |
1.5 |
2.2 |
2.2 |
3.7 |
5.5 |
5.5 |
5.5X2 |
5.5X2 |
|
|
臺數 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
3 |
3 |
|
|
水泵 |
型號 |
AS10-2CB |
AS16-2CB |
AS20-2CB |
|||||||
|
功率（kw） |
1.0 |
1.6 |
2.9 |
||||||||
|
最大件數（t） |
5 |
6 |
7 |
10 |
8 |
10 |
10.5 |
10.5 |
10.5 |
12 |
|
|
設備總重（t） |
5.5 |
6.5 |
8 |
11 |
17 |
20 |
21 |
29 |
38 |
42 |
|
|
占地面積（m2） |
8 |
14 |
20 |
30 |
50 |
65 |
75 |
115 |
155 |
185 |
|
設備使用前檢查及設備啟動
1、啟動設備時檢查好電路，接線控制柜線路是否正確，電壓及電流是否符合要求。該設備控制為微機控制，采用進口可編程控制器控制，輸出采用交流接觸器，具體說明參照微機自動控制柜說明書，本控制柜可同時控制二臺潛污泵，二臺風機，并結合工作情況實時監
測，具有自動保護報警功能，還配有手動，自動控制系統。啟動水泵時檢查水泵管路是否有滲漏及吸水，有無堵塞。
2、本設備水泵采用抗堵塞撕裂型潛污泵，其中二臺水泵的控制由微機通過檢測污水池中的液位來完成，當液位由低到高到達工作水位時啟動工作泵，如液位繼續上升到警戒水位時，關掉工作泵（液位通過液位開關來檢測），啟動風機時檢查旋轉方向是否正確，切忌反轉。
3、當調節池污水較少，液面低于水泵啟動液位時，二臺水泵都停止工作，這時，為使污水設備內生物膜的正常生長，風機采用間歇啟動，啟動10分鐘，停止半小時自動運行。
4、沉淀池排泥控制，電磁閥氣提排泥或用污泥泵提升排泥，排 泥周期為8小時，排泥間為8 分鐘。當氣提時二臺風機同時啟動以保證氣量的供給。
5、風機及水泵采用自動交替運行控制，交替切換時間4小時。
6、設備控制中心在微機柜上按照設計編排工作程序一次完成。（無特殊情況下不得采用手動控制方式），手動控制通過面板上按鍵開關，由人工控制潛污泵、風機等開啟和關閉。
