蘇州貴創機械制造有限公司 是一家專業從事表面處理和高新技術設計、開發、制造、加工及銷售為一體的表面處理設備的企業。主要產品有干、濕噴砂設備、拋丸清理設備、環保除塵設備等多種系列產品。
“貴創”人用心血和開拓創新的精神，并同時借鑒了國外先進技術參數，為產品的實用性、經濟性、技術性提供了有力的保障，專業的生產制造，優良的品質觀念，完善的售后服務，取得了廣大用戶的好評。
蘇州貴創機械制造有限公司堅持以“創造高效率產品，提升企業競爭力，不斷創造創新與改良，品質穩定零缺點，交貨準時重服務，客戶滿意百分百”的品質方針。
適應范圍：
噴漆、電鍍、氧化等所有被覆蓋加工前噴砂處理，表面絕對清潔，同時提高覆蓋層附著力及防腐蝕能力。
金屬氧化層、炭化物黑皮、各種金屬和非金屬表面除污銹。如鑄造件、沖壓件、焊接件、熱處理件等，陶瓷胚件表面黑斑去除及原有圖案會重現。機電設備等所有部件的翻新除舊清洗，同時增加產品表面硬度和延長使用壽命。
模具表面啞光，咬花后再霧面處理以及線切割模、玻璃模、輪胎模、導電橡膠模、電木模、電鍍模、按鍵模、塑膠制品等清理，不損傷模具表面，保證模具的精確度。
各種金屬制品及非金屬制品表面?zhèn)鄣南瑔」忪F面處理。如：玻璃、水晶、半寶石、玉石、塑膠、壓克力、眼鏡架、黃金等。
金屬、非金屬制品表面蝕刻圖紋處理。如：石材、印章、石頭、陶瓷、玻璃等。
機加工零件微小毛刺去除，注塑零件溢膠毛邊消除。
牛仔服噴砂、能使牛仔服圖紋發白及貓須效果達成。
竭誠為廣大客戶服務，歡迎來人來電洽談業務，愿與您精誠合作，共鑄輝煌明天。
GC-1010轉盤
技
術
參
數
蘇州貴創機械制造有限公司
TEL： 0512-69220047
FAX: 0512-69220040
方案負責人：周翔13862119709
噴砂機設計說明
1010A轉盤型噴砂機是針對多種工件手的噴砂加工而設計制作噴砂設備。原理是利用壓縮空氣在噴槍內高速流動產生的負壓引射作用，將磨料（噴砂介質）通過砂管引入噴槍，隨氣流高速噴射到工件表面，實現噴砂效果。本設備具有加工效率高，操作簡單，節約能耗，環保無污染，噴砂加工后的產品表面清潔、無粘附雜物等顯著特點；本設備為密閉內循環艙式噴砂機，采用自動旋風磨料循環系統，配置專業的旋風分離器，可實現磨料與粉塵的有效分離，保證產品加工的高質高效，同時最大限度節省磨料的消耗。獨立的抽風除塵系統，能有效地清理室體散布的粉塵，防止粉塵污染。

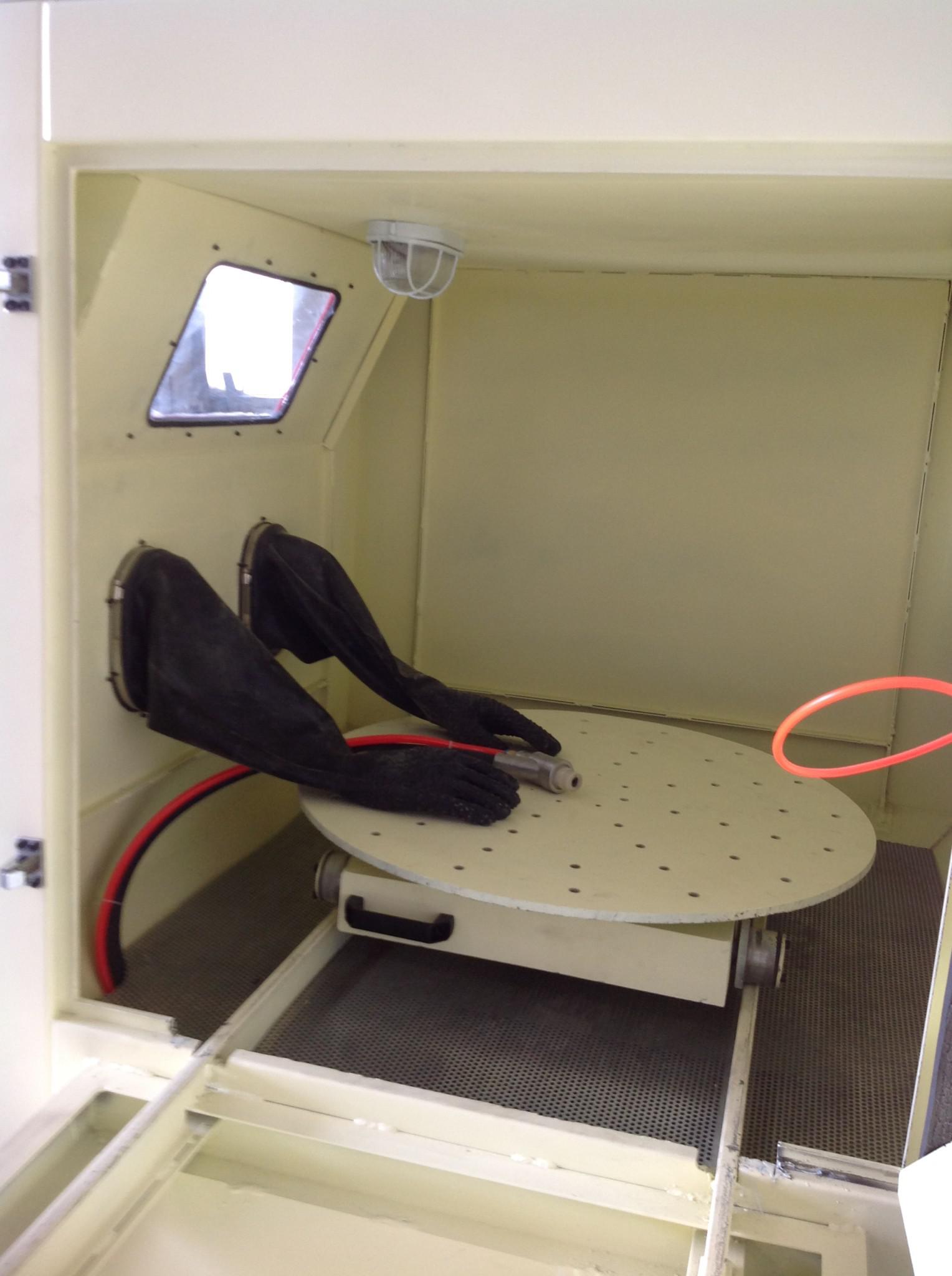

GC-1010A型系列噴砂機根據客人及工藝需求配置轉盤。生產過程中，工件直接或裝放在轉盤上，手動推進噴砂室；關閉倉門，對工件進行噴砂工作，噴砂完畢，打開倉門，將工件取出即可。

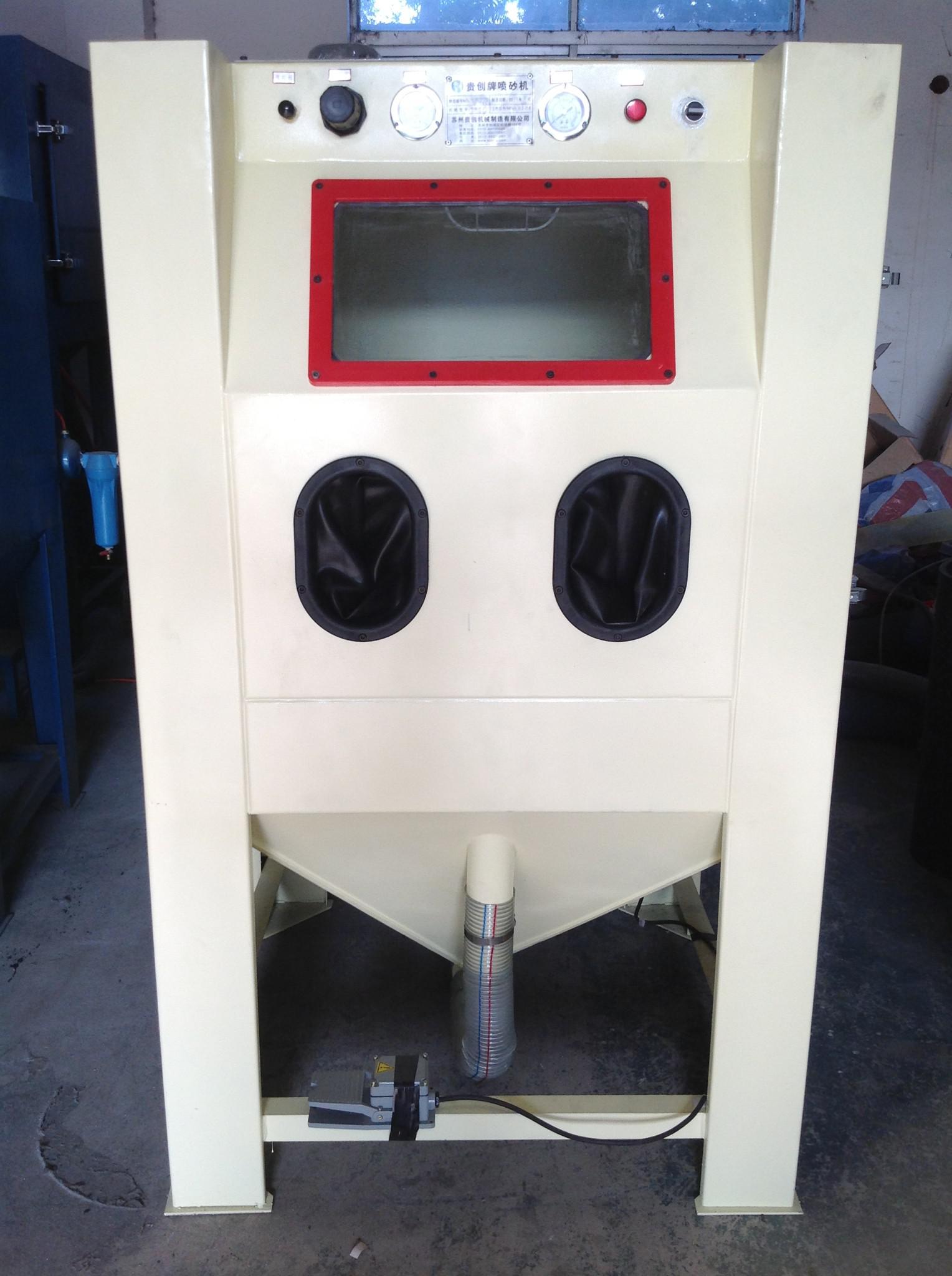

GC-1010A轉盤型噴砂機整體圖
機械型號：GC—1010轉盤環保型噴砂機
外形尺寸：1000*1000*1800
機械照明：220V 13W 節能燈
電源：220V 50HZ
除塵電機：220V 50HZ 0.5KW
除塵方式：氣控布袋式除塵
壓縮氣源：5-8bar(kg/cm)
噴砂壓力調節范圍：0.5—7 bar
主要機構
本設備由主機、旋風分離器、除塵器及相應電氣管路組件組成。
（一） 主機
1) 該部分由噴砂室、噴槍、旋風回砂裝置、除塵裝置等組成。
2) 室體由3mm冷軋鋼板焊接而成，內外表面噴漆，配置一支吹塵氣槍，室體內壁襯有易于更換的保護膠皮，以保護箱體不易磨損。
3) 主機外形尺寸：1000（L）*1000（W）*1800（H）mm。（分離器放機箱后面）
（二） 噴槍

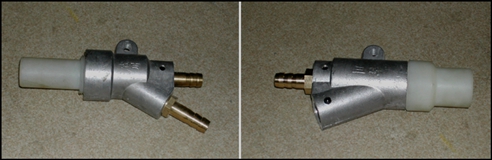

噴槍圖示1 噴槍圖示2
配置標準A型鋁質噴砂槍，鋁質槍體，碳化硼噴嘴 （噴嘴通徑：￠8mm）；采用高耐磨橡膠吸砂管，吸砂效率高，砂料流動順暢，不堵管。
（三） 旋風分離器

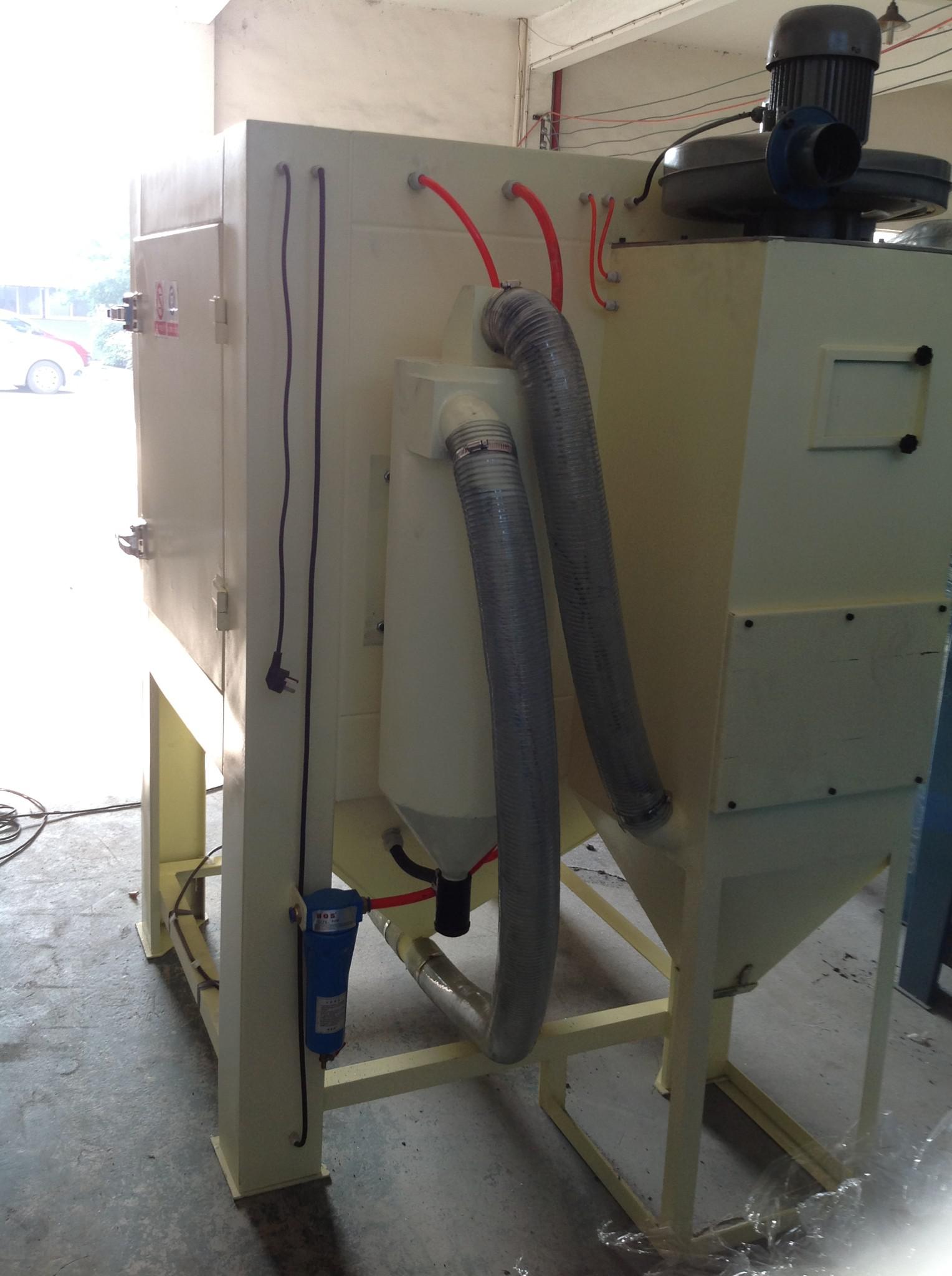

是本機的重要組成部分，置于工作艙后部，能有效實現砂料的自動循環使用及自動分離除塵；機體采用3mm冷軋鋼板，內外表面噴塑。
（四） 除塵系統

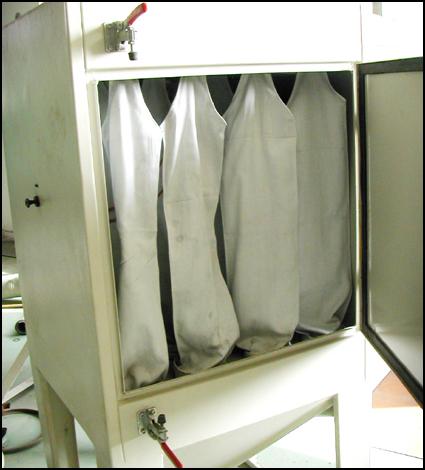

布袋式集塵器
除塵系統方式：
1、） A型：布袋式集塵器：以布袋為主要過濾材料的集塵設備。由除塵袋、離心風機、集塵斗、震打氣缸及電機等組成。箱體由2mm冷軋鋼板焊接而成，內外表面噴塑。外形尺寸：400（L）*400（W）*2200（H）mm。布袋數量：6個。
（五）電氣系統
由過濾器、壓力表、調壓閥、電磁閥、及相應的管路及控制元件組成；
設于主機左上方，集中控制操作；設有總的急停開關，急停開關為醒目的標準紅色按鈕；設有自動及手動轉換開關，可實現每個動作單獨運轉。機艙內部加工區及工件取放區均設有照明用防塵節能燈。
保修期
除易損件外，本機保修壹年。
蘇州貴創機械制造有限公司
銷售部
噴砂機技術參數

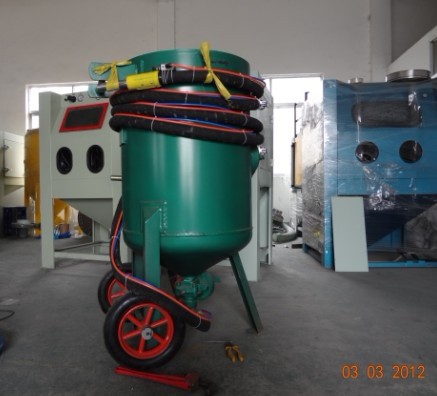

GC-6013移動氣動噴砂機
|
產品尺寸：高1300直徑600 |
機械容積：0.3立方 |
|
耗氣量：每分鐘3立方 |
工作效率：每小時15-25平方 |
|
控制方式：氣控 |
噴槍直徑：8、10.12（可選） |
|
噴槍數量：1 |
工作壓力：6-8bar |
|
適用磨料： |
所有噴砂磨料 |
一、產品說明：
1. 引進美國技術研制、開發的磨料閥、氣動磨料控制閥、噴砂氣閥和氣動遙控開關等，組成最先進、最可靠的壓入式噴砂系統。
2. 磨料閥和磨料控制閥更精確地控制磨料流動，能任意調節出砂流量并隨意迅速反應開啟或關閉，不僅節省磨料，更達至極高的噴砂效率和極高的可靠性。
3. 通過裝置在噴槍處的氣控開關，同時遙控磨料閥和噴砂氣閥，操控自如。機體堅固耐用、放置平穩而移動靈活，操作簡單方便、安全可靠，噴砂效率極高、沖擊力強、打擊點深，可控范圍大，廣泛應用于水工、船舶、閘門、石油、熱噴涂、農用機械、鉆井平臺、鋼結構、橋梁、大型模具、野外防腐、石材、玻璃、玻璃鋼加工等行業。
4. 所用配件質量可靠，經久耐用。
5. 整機保修一年（除易損件外），讓您無后顧之憂。
二、適用范圍:
設備適用于平板材料消除外表的污垢，劃痕及其他雜物，使表面達到啞光狀態，同樣可以用于其他的鍛鑄件、焊接件、熱處理件、沖壓殲擊機加工件、電子件的外表除銹、去氧化皮表面光亮及獲得均勻的噴砂面和增加表面附著力或用于噴涂、電鍍、油漆前的預處理的工序。
三、易損件清單
|
序號 |
名稱 |
單位 |
數量 |
備注 |
|
1 |
高耐磨砂管（18米） |
卷 |
1 |
使用壽命600小時 |
|
2 |
雙進風碳化硼噴砂槍 |
把 |
1 |
使用壽命600小時 |
|
3 |
耐磨膠芯 |
個 |
1 |
|
|
4 |
氣動開關氣管 |
套 |
1 |
|
|
5 |
氣控開關 |
個 |
1 |
|
|
6 |
砂管接頭 |
個 |
2 |
|
|
7 |
傘斗密封閥 |
個 |
1 |
|
|
8 |
噴砂專用防護服 |
套 |
1 |
帶頭盔 |
|
9 |
壓力表 |
個 |
1 |
|
|
10 |
耐磨密封墊圈 |
個 |
1 |
|
四、技術培訓、保修及售后服務
1、 本廠人員對設備進行安裝、調試時，對需方人員進行操作、維護等培訓，直至設備進入正常工作狀態和需方人員掌握了設備的使用、操作和維護。
2、 設備在保修范圍內除易損件外免費保修一年，發生故障或者需要更換配件由我司售后服務部工作人員前往貴司維修（輕微故障電議協商）。
蘇州貴創機械制造有限公司
手機：13862119709
傳真:0512-69220040
聯系人：周翔
