螺釘式玻璃鋼電纜支架廠家

玻璃鋼復合材料電纜支架，又稱玻璃鋼電纜支架、復合電纜支架、電纜溝電纜支架、復合材料電纜支架，由高分子復合材料，即樹脂、玻璃纖維及填料經SMC工藝壓制而成，具有耐腐蝕、比重輕、電絕緣性能強、防火性能優、使用壽命長等諸多特性。
一、課題背景：
近幾年，我國投入巨額資金進行城鄉電網改造，但舊城區配電線路建設年限較早，建設標準與現代需求相比相對較低，設備老化嚴重，大量電線如蛛網一樣懸掛在空中，不僅有礙城市觀瞻，還埋藏著諸多安全隱患，嚴重危害著公眾的人身安全。在這樣的環境下，從可增強城市電網可靠性和線路傳輸能力的戰略高度，以及根絕視覺污染、美化城市環境的發展角度，國家部委提出了“電纜入地”的總體要求，電纜隧道和電纜溝也成為城市供電的主要通道。隨著電網設施的全面標準化、規范化發展，并適應電纜下地工程的趨勢，優質電纜支架的開發和選用成為我們面臨的重要課題。
二、傳統角鐵支架存在的問題：
長期以來，電纜支架的制作材質主要包括金屬角鐵電纜支架、水泥電纜支架等，因金屬支架由鋼材或角鐵簡單軋制成型，具有經濟，易得的特點，所以角鐵電纜支架在較長時間內一直作為域敷設電力電纜的主選用品，但在使用過程中，角鐵支架的材質弱點日益凸顯：
1、電纜與金屬渦流作用產生電損，約占電纜鐵損的50%以上；
2、易銹易受腐蝕，進行防銹漆及熱鋅技術處理亦無法避免，使用壽命低；
3、在地鐵、隧道、化工企業、多雨潮濕或沿海鹽霧等場合惡劣環境條件下使用受限；
4、生產過程能耗大、工序多、周期長。
三、新型玻璃鋼電纜支架的優點
新型玻璃鋼電纜支架采用SMC制作工藝。SMC英文全稱為Sheet Mould Compound，是由樹脂糊浸漬玻璃纖維制成的一種片狀不飽和聚酯增強模塑料，為GF（玻璃纖維）、UP（不飽和樹脂）、MD（填料）及低收縮添加劑各種助劑組成的片狀模壓料。SMC玻璃鋼電纜支架是一種熱固性復合材料。其由SMC復合材料在高溫下壓制而成。選用的無堿玻璃纖維R2O含量小于0.8%，是一種鋁硼硅酸鹽成分。它的化學穩定性、電絕緣性能、強度都很好,主要用作電絕緣材料和玻璃鋼的增強材料。
簡言之，SMC電纜支架具有優越的電氣性能和耐腐蝕性能，輕質高強，工程設計容易、靈活，其機械性能可以與部分金屬材料相媲美，所得制品表面光潔度高，采用低收縮添加劑后，外觀質量更為理想。
1、天然絕緣：支架絕緣性能好，本身無需接地，優質樹脂配以阻燃材料，耐電弧特性和耐漏電起痕指數（PTI）高。
2、表面光滑：摩擦系數小，電纜無硌擦傷損害。
3、超耐腐蝕：在酸、堿、鹽環境中不腐蝕、不銹蝕、不霉蛀。
4、抗彎性強：不蠕變，在潮濕、高熱、高寒環境中，機械強度保持95%以上，即使在長期負載下也不變形，良好的機械強度能承受更多電纜，實現更長的懸空距離。
5、避免渦流：電流流經電纜過程會產生磁場，復合材料的高絕緣性避免磁場與支架形成閉合回路產生環流。
6、輕質高強，重量只有鋼支架的1／4，混凝土支架的1／10左右，施工簡捷。便于運輸；
7、阻燃防火：耐熱，耐寒。防火性能優，阻燃性能好，燃燒速度（一級25，煙密度小于等于500，氧指數達到29以上，可以在-40到150攝氏度范圍內使用，安全可靠）。
8、壽命超長：地下50年，地上25年，超長壽命，經久耐用，安全環保無毒，
9、環保防盜：玻璃鋼材料安全環保無毒，且無回收價值，從根本上解決被盜問題。
四、數據列表：
玻璃鋼電纜支架產品參數
支架類型
性能參數 標準型
防火等級 B1級
彎曲強度（MPa） ≥150
彎曲彈性模量（MPa） ≥10×103
壓縮強度（MPa） ≥70
沖擊強度（kJ/m2） ≥55
吸水率（%） ＜0.2
熱變形溫度（℃） ＞200
密度（g/cm3） ＜2
纖維含量 ≥15%
絕緣電阻 ≥1.0*1012Ω

玻璃鋼電纜支架與傳統角鋼支架技術指標對比：
項 目 電力電纜絕緣支架 鍍鋅角鋼支架
密 度（g/cm3） 1.80 7.85
比 強 度 167 90
耐 腐 蝕（80°/100h） 0.012 0.023
絕 緣 強 度（kv/mm） 14.0 導 電
阻 燃 性 符合 FH-1 --
耐 水 性（%） 0.11 --
耐 腐 蝕 性 耐腐蝕、耐酸堿鹽 易腐蝕、易生銹
絕 緣 性 絕 緣 導 電
機 械 強 度 頂端受力2.5kN 撓度1.0cm 頂端受力2.5kN 撓度1.2cm
橫 向 受 力0.5kN 頂端水平偏移7cm 頂端水平偏移7cm
重 量 輕 重
渦 流 效 應（損 耗） 無 損 耗 大
制 造 工 藝 難 易 易 工序多、周期長
電纜外護套刮磨試驗 無明顯可見損傷 有少許可見損傷
原 材 料 價格便宜、資源豐富 價格較貴、部分進口
維 修 免 維 修 5—7年需維修一次
安 裝 工 序 難 易 時間短、易安裝 時間長、難安裝
使 用 壽 命 30 年 10 年
五、玻璃鋼電纜支架的安裝方法及注意事項
安裝步驟：

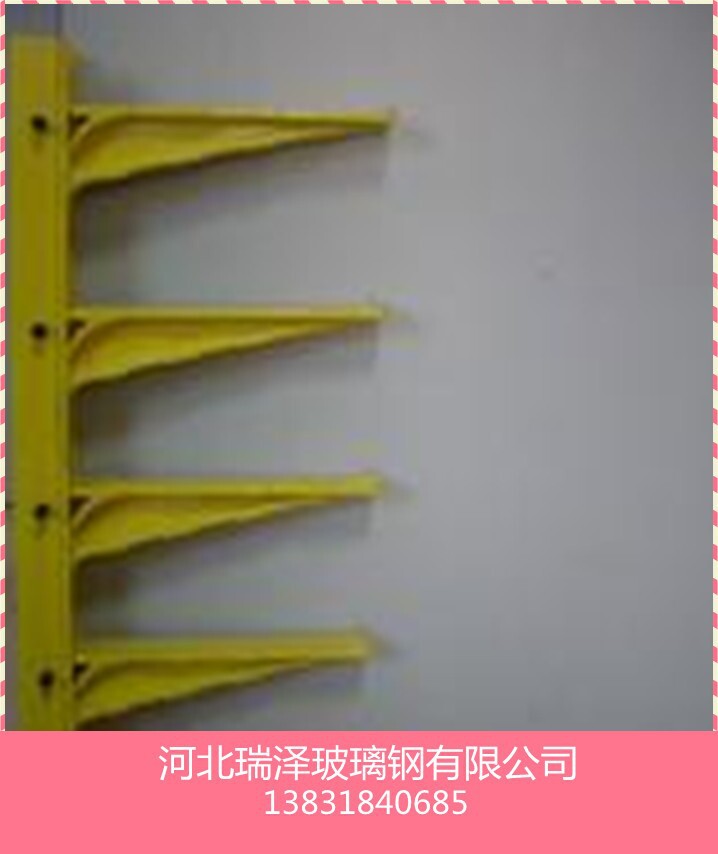

一套支架包括玻璃鋼立柱、托臂、銷子（螺栓）和高分子固定帽，安裝工具為普通電鉆、鉆頭、扳手。
1、立柱安裝：立柱背面定位線帶有安裝孔，孔徑Ф12.5，根據安裝施工圖及立柱安裝孔位置，用M12膨脹螺栓將立柱固定在墻上，螺栓和立柱之間必須加裝墊片，槽形立柱盡可能貼緊墻面。
2、電纜：將電纜拖至電纜支架安裝位置。
3、托臂安裝：根據托臂層間距要求，立柱兩側定位線上已預留有裝配孔，孔徑Ф8.5；用螺栓將托臂固定在槽型立柱上，螺栓松緊適度，螺栓和立柱之間注意必須加裝墊片。
4、電纜就位和固定：將電纜擺放在支架上并綁扎好，擺放時盡量將最重的電纜放在托臂根部。
注意事項：
1、安裝時將電纜支架緊貼墻面，防止松動。
2、支架上嚴禁站人或電纜以外的其它支承。
3、敷設電纜時，嚴禁將電纜從高空落下，應直接擺放在支架上。
4、敷設和維修時，避免在支架上拉扯電纜，應采用有效措施避免對支架的側向作用力。
5、局部距離電纜需調節時，應盡量把電纜挪到支架根部拖拽，或把支架間需調整的電纜托起后緩慢用力，避免過載施工。
