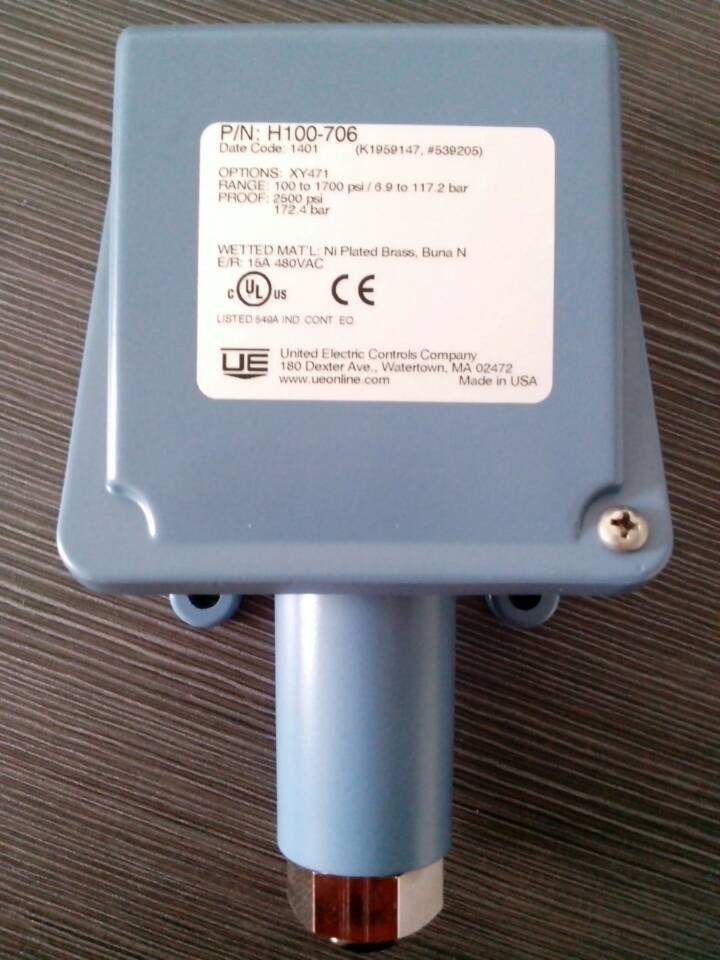

H100-522美國UE壓力開關

濟南永拓安防器材有限公司【座機：0531-68656331；手機：13188871800,祝經理】

美國UE開關 H100-191壓力開關

美國UE壓力開關H100-189、H100-705、H100-191壓力開關

100 系列壓力及溫度開關是性能價格比非常好的

系列開關，廣泛應用于工業過程及OEM 用戶，一體

化的設計及外殼的形狀結構使其更加堅固，接線更

加方便。

全天候系列開關有多種微動開關和多種過程接口

的選擇，以滿足各種不同的需求。

利用其自身的特性，100 系列廣泛應用于熱跟蹤，

防凍保護，過程裝置（泵，壓縮機），報警盤輸入

及火焰阻斷系統。

性能特點

● 滿足UL list 和 cUL 認證以及CE 標準

● 單點輸出（SPDT 或DPDT）

● 焊接不銹鋼膜片

● 水柱級低壓和差壓開關

● 多種可選擇的傳感材料可滿足各種腐

蝕性介質的需求

● 光潔的不銹鋼衛生級別的接口

● 非常寬的死區可調可滿足泵類需求

技術參數

存儲溫度 -65 to 160℉(-54—71℃)

環境溫度 -40 to 160℉(-40 to 71℃)；520-525、540-548、700-706、15731-15736：0 to 160

℉(-18 to 71℃)；環境溫度每變化50℉(28℃)，設定點典型漂移值小于全量程的

1%

設定點重復性 溫度開關：為可調范圍的±1%；

壓力開關：15623，15731-15737，171-174，218，270-376，520-535，540-543，

700-706，560-564 型號為可調范圍的±1%；190-194，183-189，483-494，544-548，

565-567，610-680，15884 型號為可調范圍的±1.5%。

所有壓力開關都有內部設定點鎖定裝置。

抗沖擊 經10 毫秒、15G 沖擊實驗后，可重現設定點

抗振動 經2.5G、5—500Hz 振動實驗后，可重現設定點

外殼 鑄鋁合金壓鑄殼體；環氧樹脂涂層；帶密封墊的不銹鋼抗干擾刻度蓋卡緊螺絲。

外殼等級 符合NEMA 4X 要求。

開關輸出 一個單刀雙擲（SPDT）快速動作開關；可接成“常開型”或“常閉型”

觸點電氣額定值 15A，125/250/480VAC；H100-15623，15731-15737，15884，20A，125/250/480VAC；

B100-13546 和E100-13545：22A/480VAC。24-30VDC，2A 電阻，1A 電感。125VDC，

0.5A 電阻，.03A 電感。

重量 2—7 磅；（因型號而異）

電器接口 1/2"NPTF 接口；2 個7/8"直徑的敲出孔

壓力接口 15623，218，270-376，610-680，701-706，15731-15884 型：1/4”NPTF；171-194，

483-494，520-535，15737 型：1/2"NPTF；540-548 型：1/8"NPTF；560-564 型：2"

衛生等級連接；565-567：1.5"衛生等級連接。

溫度組件 溫包及毛細管：6 英尺，304 不銹鋼材質；E100-13545, 10 英尺304 不銹鋼.

直插式:鍍鎳黃銅（標準長度）；B100-13546 不銹鋼；可選316L 不銹鋼材質。

填充 1BS/BC 型：填充溶劑；2-8 型：填充無毒油

溫度死區 F 型：典型值為1%；

B、C、E 型：在實驗室條件下，典型值為設定點范圍的2%

熱追蹤及低溫保護 自動調溫器是特地為熱追蹤和低溫防護等應用而設計的，有B100 和E100 型的開關

可用于周圍環境追蹤。

壓力型號表

Tri-Clamp®是Alfa Laval 注冊的。

應用注釋：在高壓力沖擊及高循環振蕩條件下不宜采用金屬膜片。171-174 型不適用于啟動真空超過26"Hg Vac（-0.9bar）的場合

*最大壓力：開關連續在此最大壓力可以正常工作而不會損壞元件并保持重復性不變。

**耐壓：偶然出現此最大壓力將不會使元器件永久變形，但開關需要重新標定。

型號 可調整設定范圍 死區 最大壓力 耐壓**

上升時為設定點范圍高壓端

下降時為設定點范圍低壓端

H100 型 "wc mbar "wc mbar psi bar psi bar

丁腈橡膠(Buna-N)膜片及O 型圈，帶環氧樹脂涂層的鋁制壓力接口。0.72”大的內孔便于清洗。

316L 焊接不銹鋼膜片以及1/2”NPTF 壓力接口。0.72”大的內孔便于清洗。

型號 可調整設定范圍 死區 最大壓力 耐壓**

低壓區 中壓區 高壓區

丁腈橡膠(Buna-N)膜片及O 型圈，1/2”NPTF 鋁制壓力接口，。0.72”大的內孔便于清洗，包括微動開關可調死區

死區

Psi bar(有變化會標注) psi mbar psi bar psi bar

焊接316L 不銹鋼膜片及1/2”NPTF 壓力接口，大尺寸0.72”感壓孔

焊接316L 不銹鋼膜片及壓力接口，2”圓盤衛生等級連接，需用卡套安裝。（UE 不提供）

"wc mbar "wc mbar "wc mbar "wc mbar psi bar psi bar
