【瀏陽變頻供水與無負壓供水】

瀏陽變頻供水與無負壓供水獨有高峰補壓裝置，補償進水壓力下降差值。（秦經理  139 7515 6957 ）
　　如前一個問題:對此時市政管網供水流量及壓力的減小勢必要采取補償?shù)拇胧┎拍鼙ＷC出水壓力及流量，獨有技術高峰補壓裝置從穩流補償罐內取水向主泵進水端補充部分水量減少從市政管道的取水量，保護進水管網的壓力的同時保證設備供水。此項技術為獨有技術，國內絕無二家。
　　(1)采用隔斷裝置取水增壓功能
　　當出現短暫的市政管道壓力小于最小需維持壓力值，主泵停止從對市政管網取水，改由從儲水罐取水。儲水罐容量偏小的應適當加大。
　　(2)超越管道供水功能
　　市政管網壓力達到或高于出水口設定壓力時，設備進入超越管道供水狀態供水，水泵休眠。
　　(3)瀏陽變頻供水與無負壓供水系統可根據常態、高峰、夜間等不同時段設定不同的供水壓力值，高峰供水時段適當增加供水壓力，滿足用戶的用水;夜間適量降低供水壓力;也可以衡定最高用水點的服務壓力，根據用水量大小自動調節水泵的供水壓力，這就既保證對用戶供水又節約用電。
　　(4)工作狀態自動切換功能
　　設備與城市公共供水管道直接連接，將進水口壓力管制值和出水口壓力輸入，設備將根據上游管道流量、壓力變化自動變換工作狀態(管道直接取水增壓供水、管道直接可補水增壓供水、隔斷裝置取水增壓供水、超越管道供水)，恒(變)壓供水。

瀏陽變頻供水與無負壓供水工作原理（秦經理  139 7515 6957 ）
　　當自來水管網的水進入穩流罐，排氣閥開始排氣，待水充滿后排氣閥關閉，當自來水自身的壓力可以滿足用水要求時，系統壓力信號由遠傳壓力表反饋給變頻控制器，水泵運行并根據用水量的大小自動調節水泵轉速，若自來水管網的水量小于水泵流量時，穩流罐內的水作為補充水源仍能正常供水，此時空氣由排氣閥進入穩流罐，罐內真空遭到破壞，確保了自來水管網不產生負壓。
　　用水高峰過后，瀏陽變頻供水與無負壓供水系統又恢復到正常供水狀態，當自來水管網停水，造成穩流罐液位不斷下降，液位探測器將信號反饋給變頻控制器，水泵自動停機，給水后又自動恢復運行。

瀏陽變頻供水與無負壓供水產品簡介:
　　TQH型是采用先進的變頻調速器，具有系統壓力穩定的功能。信號通過系統管道上的壓力傳感器，把信號P傳給微電腦控制器并與設定值P0進行比較，用比較結果P作為調節參量來改變變頻器輸出頻率f。因為水泵的轉速n及出口壓力P均與頻率f成正比。所以，當PP0時，頻率f下降，水泵轉速n變慢，P下降，這樣，就使系統壓力P始終逼近設定壓力P0。當系統水受熱膨脹后，導致壓力高于所設定的上限報警壓力值時，系統壓力控制器自動打開泄壓閥泄水降壓，當壓力恢復到正常值時，泄壓閥自動關閉，停止泄水降壓。
瀏陽變頻供水與無負壓供水產品特點 （秦經理  139 7515 6957 ）
　1.具有超壓、欠壓、過載、短路、斷相、低液位等功能。
　2.調節精度高，一般可達到0.01MPa，系統壓力始終維持在設定值不變。
　3.操作簡單方便，具有故障自動存儲、故障顯示。壓力可從鍵盤直接設定。
　4.具有高效節能的優點，如與氣壓罐配套使用，效果更佳，節能率為20%～50%。
　5.，雙泵定時切換功能。一用一備控制。 　6.結構緊湊，占地面積小，維護方便。

瀏陽變頻供水與無負壓供水節能原理 （秦經理  139 7515 6957 ）
　　由水泵的工作原理可知：水泵的流量與水泵(電機)的轉速成正比，水泵的揚程與水泵(電機)的轉速的平方成正比，水泵的軸功率等于流量與揚程的乘積，故水泵的軸功率與水泵的轉速的三次方成正比(既水泵的軸功率與供電頻率的三次方成正比)。根據上述原理可知改變水泵的轉速就可改變水泵的功率。
　　流量基本公式： Q∝N H∝N2 KW=Q*H∝N3
　　以上Q代表流量，N代表轉速，H代表揚程，KW代表軸功率。
　　例如：將瀏陽變頻供水與無負壓供水供電頻率由50HZ降為45HZ，
　　則P45/P50=(45/50)3= 0.729，即P45=0.729 P50;
　　將供電頻率由50HZ降為40HZ，
　　則P40/P50=(40/50)3= 0.512，即P40=0.512 P50。
　　水泵一般是按供水系統在設計時的最大工況需求來考慮的，而用水系統在實際使用中有很多時間不一定能達到用水的最大量，一般用閥門調節增大系統的阻力來節流，造成電機用電損失，而采用變頻器可使系統工作狀態平緩穩定，通過改變轉速來調節用水供應，并可通過降低轉速節能收回投資。

瀏陽變頻供水與無負壓供水變頻應用 （秦經理  139 7515 6957 ）
　　通常在同一路供水系統中，設置多臺常用泵，供水量大時多臺泵全開，供水量小時開一臺或兩臺。在采用變頻恒壓供水設備進行恒壓供水時，就用兩種方式，其一是所有水泵配用一臺變頻器;其二是每臺水泵配用一臺變頻器。后種方法根據壓力反饋信號，通過PID運算自動調整變頻器輸出頻率，改變電動機轉速，最終達到管網恒壓的目的，就一個閉環回路，較簡單，但成本高。前種方法成本低，性能不比后種差，但控制程序較復雜，是未來的發展方向，我公司開發就可實現一變頻器控制任意數馬達的功能。下面講到的原理都是一變頻器拖動多馬達的系統。

瀏陽變頻供水與無負壓供水原理 （秦經理  139 7515 6957 ）
　　設備基本工作原理是根據用戶用水量變化自動調節運行水泵臺數和一臺水泵轉速，使水泵出口壓力保持恒定。當用戶用水量小于一臺水泵出水量是，系統根據用水量變化有一臺水泵變頻調速運行，當用水量增加時管道系統內壓力下降，這時壓力傳感器把檢測到的信號傳送給微機控制單元，通過微機運行判斷，發出指令到變頻器，控制水泵電機，使轉速加快以保證系統壓力恒定，反之當用水量減少時，使瀏陽變頻供水與無負壓供水水泵轉速減慢，以保持恒壓。當用水量大于一臺泵出水時，第一臺泵切換到工頻運行，第二臺泵開始變頻調速運行，當用水量小于兩臺泵出水量時，能自動停止一臺或二臺泵運行。在整個運行過程中，始終保持系統恒壓不變，使水泵始終工作在高校區，既保證用戶恒壓供水，又節省電能。設備不需配備專職操作人員。

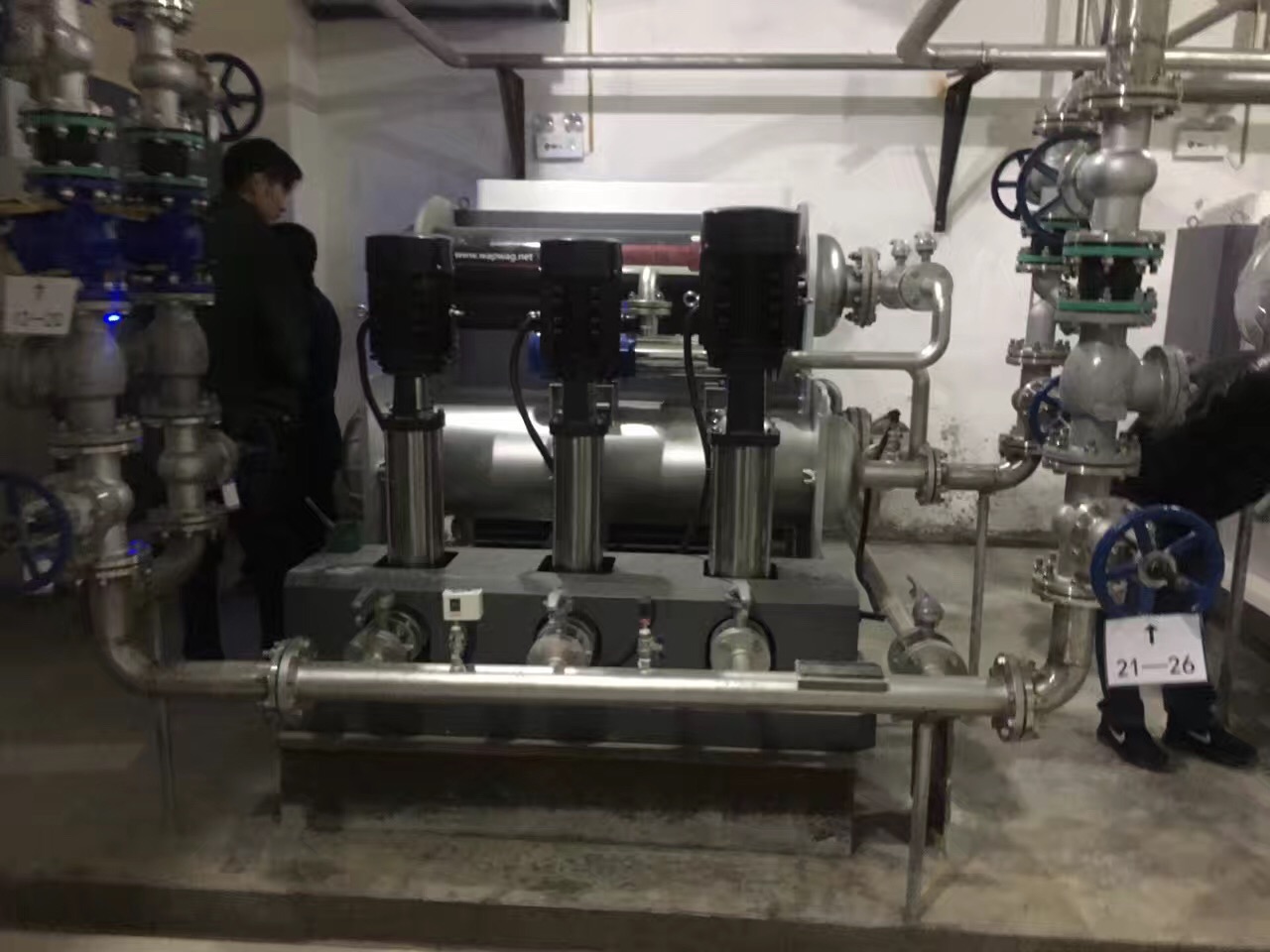

瀏陽變頻供水與無負壓供水組成 （秦經理  139 7515 6957 ）
調節罐+水泵+智能控制系統地下水池+水泵+智能控制系統 特點 無負壓管網疊壓。變頻控制 變頻恒壓用電節能 節能50%以上 節能30%以上 環保方面 全封閉系統。無二次污染。節水敝開式水池。有二產次污染。 占地面積 結構簡單，緊湊。空間利用率高。占地面積少建設周期短易安裝 需地下水池。較大的占地面積建設周期較長 四，無負壓變頻恒壓供水的應用與缺陷無負壓變頻恒壓供水本身是一種供水設備。根據它自身的特點應用如下：適用于任何自來水壓力不足地區的加壓給水。新建改建擴建的住宅小區，寫字樓，綜合樓生活用水。

瀏陽變頻供水與無負壓供水工作原理（秦經理  139 7515 6957 ）
　　機械式無負壓供水設備采用微機變頻技術和有效的負壓處理技術實現疊壓供水.具體如下: 該設備通過真空補償系統及全封閉結構實現了與自來水管網的直接串接，并且克服了對管網的不良影響。該設備通過管網壓力表、真空抑制器及穩流補償器中的檢測裝置采集穩流補償器內的真空度及水位信號，實時反饋，通過微機控制真空抑制器及穩流補償器中的特殊裝置動作，抑制負壓產生，保證瀏陽變頻供水與無負壓供水不對城市管網產生影響。. 當市政管網停水時，水泵機組仍可工作，直到穩流補償器中的壓力下降至電接點所設定的下限壓力后自動停機，來水后自動開機。停電時，水泵機組停止工作，自來水可通過直通管路進入用戶管網。來電時機組自動開機恢復正常供水。

瀏陽變頻供水與無負壓供水工作原理 ：（秦經理  139 7515 6957 ）
　　工作原理是根據用戶用水量變化自動調節運行水泵臺數和一臺水泵轉速，使水泵出口壓力保持恒定。當用戶用水量小于一臺水泵出水量時，控制系統根據用水量的變化有一臺水泵變頻調整運行，當用水量增加時管道系統內壓力下降，這時壓力傳感器把檢測到的信號傳送給微機控制單元，通過微機運行判斷，發出指令到瀏陽變頻供水與無負壓供水變頻器，控制水泵電機，使轉速加快以保證系統壓力恒定，反之當用水量減少時，使水泵轉速減慢，以保持恒壓。當用水量大于一臺泵出水時，第一臺泵切換到工頻運行，第二臺泵開始變頻調整運行，當用水量大于兩臺泵出水量時，將自動停止一臺或二臺泵運行。在整個運行過程中，始終保持系統恒壓不變，使水泵始終工作在高效區，既保證用戶恒壓供水，又節省電能.

瀏陽變頻供水與無負壓供水選用原則 （秦經理  139 7515 6957 ）
　　（1）蓄水池容量應大于每小時最大供水量。
　　（2）水泵揚程應大于實際供水高度。
　　（3）水泵流量總和應大于實際最大供水量。
　　（4）變頻控制柜選型：
　　用戶可根據供水量和供水高度確定水泵型號及臺數，然后對控制柜進行選型。
