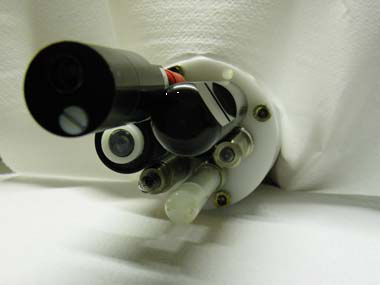

OCEAN SEVEN 305Plus CTD多參數水質儀
12Hz采樣頻率/低功耗/實時/自容式
CTD采用獨特的深海無泵低維護傳感器和著名的意大利Idronaut公司專利的高精確度七鉑環石英電導探頭設計，具有體積小、性能高、功耗低等特點。該傳感器采用了大直徑（8mm）和短長度（46mm）的設計理念，在長期部放和生物活躍的水域中，也能保證不會堵塞。它可以在現場清洗，而無需進行重新校準。其它品牌的CTD電導傳感器，孔徑小，長度長，即使使用了有毒的抗生物試劑，也無法保證不會堵塞。
CTD無需采用泵或其它設備使測量水體流過傳感器，從而大大降低了其功耗。
CTD允許操作者針對海水或淡水選擇合適的電導率測量范圍，這使得該設備成為了在地下水和海洋調查中都是最明智的選擇。
校準系數和傳感器配置存儲在CTD內置的2GB非易失性存儲器中。
?采樣模式
◎ 連續模式
以選定的采樣率（0.1Hz~8Hz）連續采集數據。可通過開關CTD進行多個周期的采樣。
◎ 深度模式
根據采樣深度間隔進行記錄。可通過切換CTD開關進行多個剖面的采樣。
◎ 時間模式
CTD在一段時間內連續采樣，然后進入休眠狀態，到達間隔時間后，在進入采樣狀態。間隔時間在10s到1day之間。休眠時間電池基本不耗電。此模式適合于長期監測。
◎ 條件模式
當選定的參數值超過了配置參數的界限值時，CTD將按照設定的采樣頻率開始采樣，直到選定的參數值低于配置參數的界限值停止采樣。
◎ 觸發模式
CTD在一段時間內以設置的頻率連續采樣，然后進入休眠狀態，到達間隔時間后，在進入采樣狀態。
◎ 實時模式
CTD允許用戶使用REDAS-5軟件進行實時在線監測，采樣頻率為12Hz。
?數據通訊
CTD可由以下幾種方式與電腦相連：
RS232C，通信距離200m；RS485，通信距離1000m；遙測，通信距離2000m。
也可加裝無線藍牙。
?操作軟件
REDAS-5軟件，操作界面簡單友好，可以控制CTD和實時讀取數據。REDAS-5是一個真正的32位Windows應用程序，可在Windows系統下完美地運行。 REDAS-5以動態圖形和數字的形式顯示采集到的數據，并且允許用戶根據需要調整顯示的參數。在實時讀取的過程中，還可以根據壓力、時間或其它物理量的間隔抽取數據。REDAS-5軟件還可以自動啟動和停止數據采集；對實時采集的數據進行處理和過濾（時間滯后補償，平滑等）；從GPS讀取地理坐標；將數據轉換成文本文件，自動縮放圖形窗口中的X和Y軸。
REDAS-5軟件可以實現12 Hz的采樣頻率。
?數據存儲與電池續航能力
OCEAN SEVEN 305Plus CTD的內存單元可存儲16,000,000組數據。
CTD可安裝不同型號的電池：
3節AA堿性電池，單節1.5V，安裝在一個電池包內，4.5V
1節AA鋰電池，3.6V，2.4Ah
1節C型鋰電池，3.6V，8.4Ah
IDRONAUT可充電鎳氫電池包（3節AA型1.2V電池），3.6V，2.6Ah
充滿電的鎳氫電池包可保證CTD在連續模式下工作30個小時。在“時間模式”、“條件模式”及“觸發模式”下，CTD處于休眠時期不消耗電量，可延長電池使用時間。
?技術參數
◎ 傳感器參數
|
參數 |
測量范圍 |
精度 |
分辨率 |
時間常數 |
|
|
深度 |
0~7000dbar(1) |
0.05%滿量程 |
0.0015%滿量程 |
50ms |
|
|
溫度 |
-1~50℃ |
0.005℃ |
0.001℃ |
50ms |
|
|
電導 |
淡水 |
0~7000μS/cm |
5μS/cm |
0.1μS/cm |
50ms(2) |
|
海水 |
0~70ms/cm |
0.007ms/cm |
0.001ms/cm |
50ms(2) |
|
|
溶解氧 |
0~50ppm |
0.1ppm |
0.01ppm |
3s(3) |
|
|
0~500%sat |
1%sat |
0.1%sat |
3s(3) |
||
|
pH |
0~14pH |
0.01pH |
0.001pH |
3s |
|
|
氧化還原電位 |
+/-1000mV |
1mV |
0.1mV |
3s |
|
（1）其他壓力測量范圍可選：10，40，100，200，500，1000，2000，4000dbar，也可換成更高精度（0.01%FS）的壓力傳感器；更高精度的壓力傳感器不能與藍牙同時安裝
（2）按照1m/s的流速
（3）從氮氣到空氣
在海水測量中，運用聯合國教科文組織（UNESCO）的公式通過計算測量得到的參數，可以得到以下數據：鹽度，聲速，水密度，溶解氧（ppm）。
在淡水測量中，以下數據可計算得出：總溶解性固體（Total Dissolved Solids，TDS），在20℃和25℃的電導率。
◎ 可選傳感器
CTD還可加裝以下一些傳感器：Idronaut公司鈦制高精度（精度0.01%FS）的壓力傳感器，Idronaut公司OEM版的濁度傳感器，單通道和三通道熒光傳感器。
注意：并非所有的傳感器和藍牙可同時集成在一臺CTD上，如有疑問，請咨詢我們如何進行最優的搭配。
|
參數 |
量程 |
檢出限 |
精度 |
激發波長 |
|
葉綠素(4) |
0~100μg/l |
0.01μg/l |
<0.15μg/l |
470nm |
|
濁度(4) |
0~100FTU/NTU |
0.02FTU/NTU |
<0.15FTU/NTU |
685nm |
檢測波長：685nm
測量頻率：0.1~3Hz可調
供電電壓：11~18VDC
功耗：<1W@12V
尺寸：ø26.5×105mm.
重量：100g
材質：乙縮醛C
耐壓：600m
◎ 電學參數
|
采樣頻率 |
8Hz，用REDAS-5軟件可以到12 Hz |
|
|
接口 |
有線 |
RS232C（200m），RS485（1000m），遠程遙測（2000m） |
|
無線 |
藍牙SSP標準范圍超過100m |
|
|
數據存儲
|
2GB非易失性存儲器 |
|
|
供電電源 |
RS232C和USB接口 |
5.0~18V直流 |
|
遙測 |
7.0~60V直流 |
|
|
內置電池 |
2.7~4.5V直流 |
|
|
供電電流 |
運行 |
70mA 3.6V |
|
休眠 |
0.008mA 3.6V |
|
|
通訊協議 |
PTP協議-專有的面向字節的二進制和普通郵件協議 |
|
|
操作界面 |
友好的、菜單驅動的用戶界面 |
|
◎ 物理參數
|
外殼 |
1000dbar 316不銹鋼/聚甲醛 |
2000dbar 白色聚甲醛 |
|
|
尺寸 |
外殼直徑 |
43mm |
75mm |
|
總長度 |
715mm |
660mm |
|
|
重量 |
空氣中 |
1.3kg |
2.6kg |
|
水中 |
0.7kg |
0.6kg |
|
