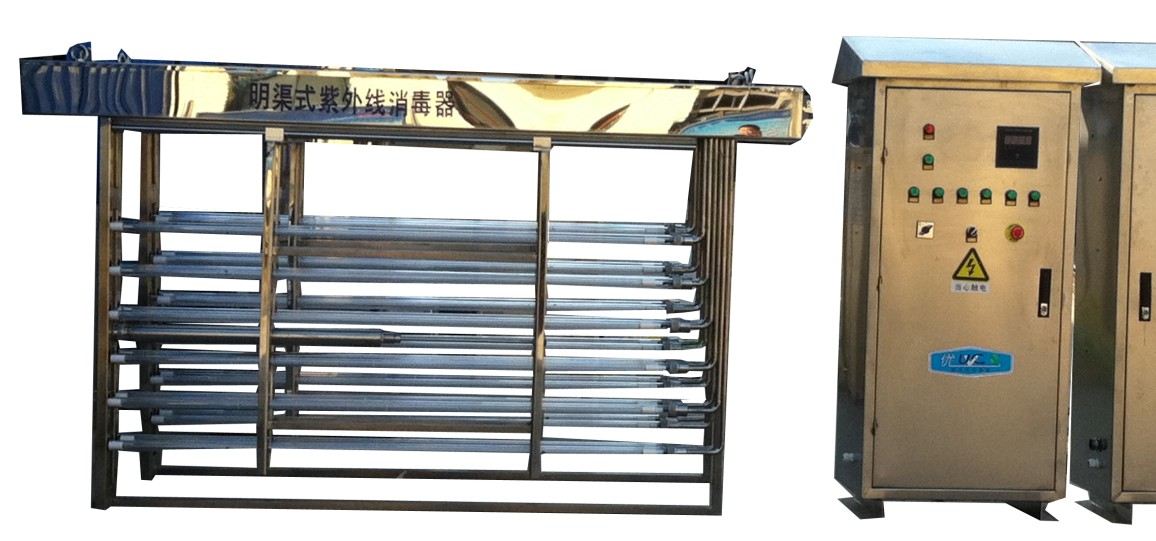

明渠式紫外線消毒器

王海亮    15333296787   0311-87737856   QQ1942126624

明渠式紫外線消毒器產品介紹：

框架式（明渠式）紫外線消毒系統結構介紹

明渠式紫外線消毒器電子鎮流器模塊（控制柜）

自動控制中心

自動清洗系統

明渠式紫外線消毒器冠宇GY系列框架式（明渠式）紫外線消毒系統采用模塊化設計，每個紫外線消毒模塊由一個不銹鋼

燈架、若干紫外燈管、高透射率石英套管、自動清洗系統、配電系統以及數據采集系統組成。整個紫

外線消毒系統由若干紫外消毒模塊組成，便于安裝、運行及維護。

設計成更符合流體力學特點的結構

冠宇GY系列框架式（明渠式）紫外線消毒系統設計優點：

模塊所用材質均為耐腐蝕的304/316L不銹鋼，整個系統中燈管插座、供電插座及紫外燈電線敷設均封

閉在紫外燈模塊組件內，故不會暴露于污水和紫外光水中。整個模塊支架為304不銹鋼制造并安裝在明

渠的污水上方，每個模塊單獨設置，并無需緊固地懸掛在明渠內污水的上方，因此在更換燈管或石英

套管時，每個模塊能單獨被吊起且不影響其他模塊。

模塊燈座結構采用冠宇最新專利設計，該結構符合流體力學特點，提高過流面積，從而能有效減少紫

外模塊的水頭損失，同時還具有良好的密封性能，最大程度的保障了使用的安全性。

紫外線消毒排架

冠宇GY系列框架式（明渠式）紫外線消毒系統采用模塊化設計，每個排架由一個不銹鋼燈架組成。由

紫外線排架組成紫外線模塊組，而整個紫外線消毒系統由若干紫外線模塊組組成，便于安裝、運行及

維護。

進口紫外線燈管

冠宇紫外消毒系統采用的紫外線燈管為進口美國LIGHTSOUCES、PHILIPS，為世界頂級的低壓高強

紫外燈管品牌。單只燈管功率為150W-320W，燈管額定壽命大于12000小時以上。

進口石英玻璃套管

冠宇石英玻璃套管均采用國際熔融石英燈管套管標準，以含低OH成分的耐高溫材料制造，具有純高度

、高透射率（≥90%）等優點。該石英套管適用于汞燈及其它石英材料燈管。在冠宇框架式（明渠式）

紫外消毒系統中，將紫外燈管多重密封于高透射率的石英玻璃套管中，并在內部接線，外壁使用防水

材料，保證紫外燈管之間處于絕緣狀態。

模塊電纜聯接系統

冠宇紫外線模塊的電纜引出線密封于紫外燈架上，防護等級可達IP65以上，該結構能有效防止水汽侵

入紫外燈密封座內；經特殊設計的接頭密封裝置更可以防止模塊在泡水情況下出現的滲漏現象，保證

模塊即使在被水浸沒工況下仍可以正常工作。聯接就地電控柜一端為重載接插件形式，裝卸簡單，防

護等級高，在清洗或維護單個模塊時不影響其他模塊使用。

電子鎮流器模塊

冠宇框架式（明渠式）紫外線消毒器的另一優勢是電子鎮流器穩定性和散熱效果好，功率因素0.99以

上，由微處理控制，輸出功率為（50%-100%）無級可調。冠宇鎮流器根據用戶的需求設計制作成機柜

式的安裝方式，已通過CE認證和UL認證。

機柜式安裝特點：

電子鎮流器安裝于獨立的鎮流器柜中，防止塵埃進入和電子元件的損壞，柜內設有冷卻系統。室內柜

體材質采用碳鋼噴塑，室外柜體材質采用304不銹鋼。

電子鎮流器模塊與電源接線電箱相連。電源接線電箱接受中央控制柜輸送給每個紫外線消毒模塊的電

源，并且將紫外線消毒模塊內光強探頭檢測信號傳輸至中央控制柜。

設計優點：

鎮流器置于水渠上方柜中與下方放置的設計，兩者比較，上方設計避免長期運行和維修后鎮流器密封

損壞而帶來的水汽侵入。

在北方的寒冬和南方的酷暑等惡劣環境中，為運行維護人員的維修、保養提供了較舒適的環境。

自動控制中心(可選)

人機界面電控系統

冠宇GY系列控制系統采用三相平衡設計，它可有效避免電源傳輸線路系統中因三相失衡而導致的不安

全因素。電控系統全程通過人機界面實現所有參數的監測及控制，包括開、關機紫外燈管狀態監測，

紫外光強監測、燈管光強自動控制、燈管運行計時、水溫監測以及紫外線透射率監測，以利于操作者

監控紫外消毒系統的運行。

冠宇環保科根據用戶需要，選擇適合的PLC品牌及接口，兼容性強。標準配置為西門子產品。

報警系統

在故障發生時，該報警裝置可通過聲音、光線、圖視燈方式向用戶指出何種故障及故障位置，對紫外

燈管故障可指明到任何一只燈管回路。

紫外探頭

紫外探頭安裝水下，其外殼采用316L不銹鋼制造，每組紫外消毒模塊配備一個紫外探頭，以傳輸紫外

光強數據。紫外探頭可監測由于污水透射率變化以及燈管壽命老化而造成的紫外輸出強度的變化。

自動清洗系統

污水紫外消毒的效果經常受到燈管表面結垢的巨大影響，使紫外強度大幅度下降。

冠宇GY系列自動清洗系統采用自有專利技術，可以在任意設定的時間段內，在不影響工況的情況下對

燈管表面進行在線自動清洗。機械自動清洗系統在整個清洗過程中保證被清洗燈管和模塊照常工作。

自動清洗動力系統

冠宇GY系列自動清洗系統采用壓縮空氣進行驅動或者水泵驅動。

該方式優點：

采用壓縮空氣進行驅動較其他方式更可靠、清潔、環保。

可避免對消毒模塊在石英套管清洗時人工干預而中斷正常消毒。

紫外線污水消毒系統特點

冠宇GY開放式污水消毒系統采用先進的紫外線消毒技術，以特殊的工藝設計；高效率、高強度、長壽

命的紫外線燈管；性能可靠的電子鎮流器以及電控系統為基礎，利用紫外線線波段（T253.7紫外光對

細菌、病毒等致病微生物具有的高效、光譜舍滅能力，達到水凈化和消毒的目的。

在系統設計上，冠宇環保設計人員充分考慮到紫外線燈管在壽命期內輸出強度的衰減和石英套管表面

的結垢致使劑量減弱從而降低殺菌效率，因此，設計消毒系統時均留有較大的余量，即使燈管的輸出

強度下降到額定值的80%，整個系統仍然可以正常運行，達到消毒指標。

冠宇GY以其獨特的優越性在水消毒（特別是大水量污水消毒及回用水消毒）領域得到越來越廣泛的應

用。冠宇環保的工程師及消毒技術專家致力于冠宇GY系列產品性能及穩定性的提高，該系列產品在未

來的性能增強時易于集成在現有的系統中。

系統突出優點

◆系統結構：設計合理，獲得多項專利技術（包括紫外線消毒模塊、燈管密封結構、自動清洗 結構

等）。

◆電子鎮流器：穩定性能好，散熱效果好，模塊化設計，易于更換。

◆控制中心：帶人機界面的PLC，可采用多種通訊方式，兼容性好。

◆監測系統：可進行紫外光強監測，自動控制系統的應用使設備維修、維護費用大大降低。

◆水位控制系統：可根據實際需求選擇多種水位控制方式，設計工藝更靈活。

◆自動清洗系統：先進高效，可完全免除人工清洗燈管的不便，不會造成二次污染。

◆紫外線燈管：壽命長，老化慢，預期使用壽命12000小時以上，性能有保障。

◆設備材質：選材優良，接觸污水部分均采用304/316L材質。

◆系統性能：大量工程經驗與數據庫確保系統性能的匹配性，高綜合效率使電耗及運行成本減?少，系

統維護的勞工強度更低。

◆系統體積：系統小巧緊湊，占地少，易于安裝和舊工程的更新改造。

大水量系統應用優勢

◆運行安全：無化學消毒劑劇毒、易燃、易爆的缺點。

◆安裝方便：采用模塊化設計，適合復雜的現場條件。

◆操作簡便：只需接通電源，系統即可24小時連續運行。

◆運維費用低：紫外消毒系統總運行費用僅為1.2分/噸水。

◆無二次污染：不產生化學消毒方法帶來的副產物，對水體、環境和操作人員不產生危害。

冠宇環保服務突出優勢

冠宇環保的專業技術人員為用戶提供紫外線污水消毒系統及土建工程的設計和設備制造、安裝，并提

供全方位的售后保障。用戶的需求將由專業人士處理，其優質的服務及24小時咨詢熱線將保證用戶所

購買的系統隨時處于最佳狀態，提供本地化貼身服務，迅速更換零配件。
