J961Y-P57140VDN225電站電動焊接截止閥DN250上海深嶸閥門電站閥門廠

J961Y電動電站截止閥焊接連接的截止閥適用于公稱壓力PN20.0～32.0Mpa及P(54)100V～P(57)170V，工作溫度≤540℃(其中P(57)170V工作溫度為570℃)的石油、化工、水力、火力電站等各種工況的管路上，切斷或接通介質。適用介質為：水、油品、蒸汽等。操作方式有：手動、齒輪傳動、電動等。

產品詳細信息

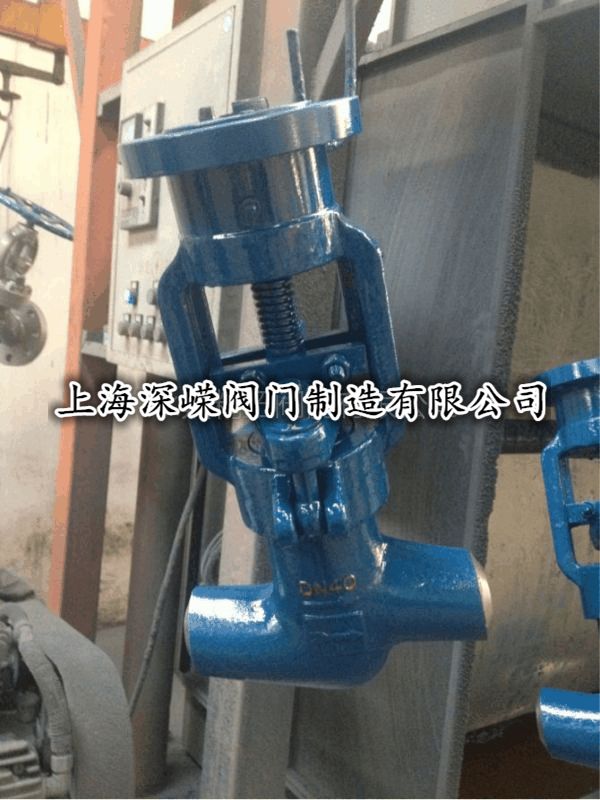

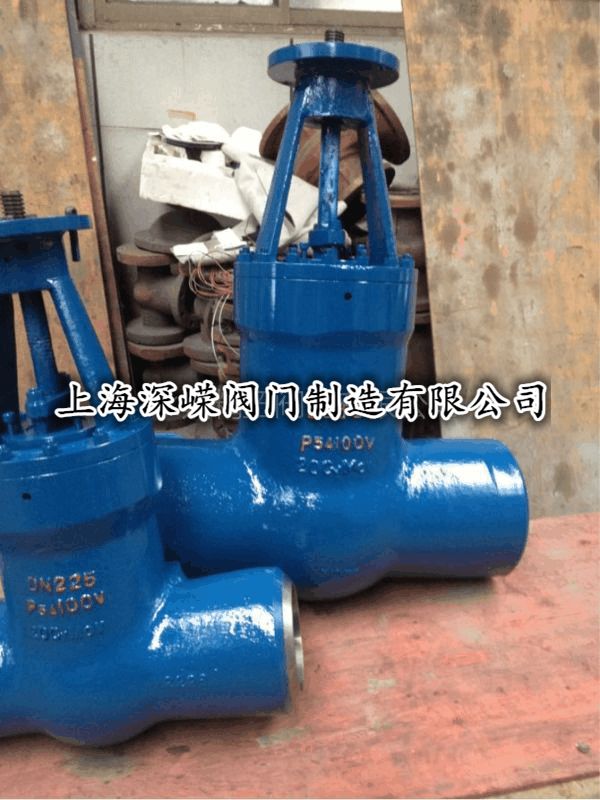

J961Y電動電站截止閥產品概述

焊接連接的截止閥適用于公稱壓力PN20.0～32.0Mpa及P(54)100V～P(57)170V，工作溫度≤540℃(其中P(57)170V工作溫度為570℃)的石油、化工、水力、火力電站等各種工況的管路上，切斷或接通介質。適用介質為：水、油品、蒸汽等。操作方式有：手動、齒輪傳動、電動等。截止閥是一種常用的截?cái)嚅y，主要用來接通或截?cái)喙苈分械慕橘|(zhì)，一般不用于調節流量。截止閥適用的壓力、溫度范圍很大，但一般用于中、小口徑的管道。電站截止閥適用于火力電站各種系統的管路上，切斷或接通管路介質。適用介質：水、蒸氣等非腐蝕性介質。電站閥門與其他閥門產品相比的特點是高溫高壓，獨特的自密封設計，壓力越高，密封越可靠。由于性能技術特性、工況的特殊使產品也形成了其他產品所替代不了的特點。
J961Y電動電站截止閥開啟過程
1在關閉位置，閥體受閥桿的機械施壓作用，緊壓在閥座上。
2當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座。
3閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。
4直至到全開位置，閥桿提升到極限位置，球體旋轉到全開位置。
J961Y電動電站截止閥關閉過程
1關閉時，順時針旋轉手輪，閥桿開始下降并使球體離開閥座開始旋轉。
2繼續旋轉手輪，閥桿受到嵌于其上螺旋槽內的導銷的作用，使閥桿和閘板同時旋轉90度。
3 快要關閉時閘體已在與閥座無接觸的情況下旋轉了90度。
4手輪轉動的***后幾圈，閥桿底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到完全密封。
J961Y電動電站截止閥的主要優點：
1）與閘閥相比，截止閥的結構較簡單，制造與維修都較方便。
2）密封面不易磨損、擦傷，密封性較好，壽命較長。
3）啟閉時閥瓣行程較小，啟閉時間較短，閥門高度較小。

J961Y電動電站截止閥主要特點及用途

①閥門與管路連接采用焊接式結構，安裝方便，無泄漏。

②密封面不易磨損、擦傷、密封性能好、壽命長。

③結構緊湊、啟閉性好、高度小、維修方便。

④適用于水、蒸汽、油品管路上，具有耐高溫、耐高壓的特點。

⑤多種結構形式，便于用戶選擇。

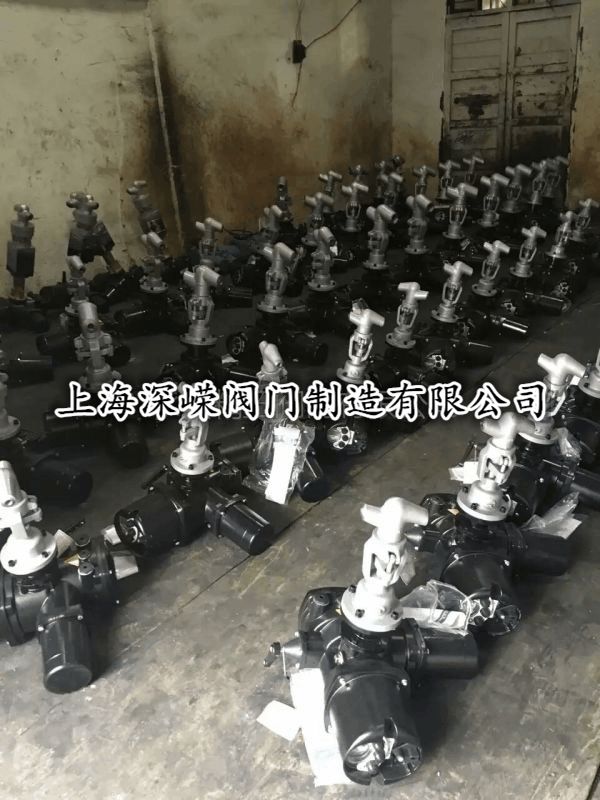

J961Y電動電站截止閥電動執行裝置

多回轉閥門電動裝置，簡稱為Z型電裝，是閥門實現開啟、關閉或調節控制的驅動設備。Z型電裝適用于閘閥、截止閥、隔膜閥、柱塞閥、節流閥、水閘門等。可用于明桿閥，也可用于暗桿閥。

本系列電裝具有功能全、性能可靠、控制系統先進、體積小、重量輕、使用維護方便等特點。可對閥門實行遠控、集控和自動控制。廣泛用于電力、冶金、石油、化工、造紙、污水處理等行業。

本產品的性能符合JB/T8528-1997《普通型閥門電動裝置技術條件》的規定。隔爆型的性能符合GB3836.1-2000《爆炸性氣體環境用電氣設備第1部分：通用要求》，GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型閥門電動裝置技術條件》的規定。

多回轉電動裝置按防護類型分：有戶外型和隔爆型；

按控制方式分：有常規型、整體型和整體調節型；

按連接型式分：有轉矩型、電站型和推力型。

電動裝置DZW10-24,DZW15-18，DZW20-24，DZW30-24,DZW45-24,DZW60-24,DZW90- 24,DZW120-24，DZW180-18，DZW250-18，DZW350-18，DZW500-18等等系列

2．J961Y電動電站截止閥電動執行裝置 型號表示方法

防護/爆等級：W戶外型；B隔爆型；Z整體型；T整體調節型。

輸出軸轉圈數：阿拉伯?dāng)?shù)字表示，無數字見表1

輸出轉速：阿拉伯?dāng)?shù)字表示，單位r/min（轉/分）

連接型式：T表示推力型，I表示電站型，無代號為常規轉矩型

額定輸出轉矩：阿拉伯?dāng)?shù)字表示，單位kgf?m

產品型式：多回轉電動裝置

型號示例：

1.Z30I-18W：多回轉電動裝置，輸出轉矩300N?m（30kgf?m），電站型接口，輸出轉速18r/min，轉圈數60，常規戶外型。

2.Z45T-24B：多回轉電動裝置，輸出轉矩450N?m（45kgf?m），推力型接口，輸出轉速24 r/min，轉圈數120，隔爆型。

3.Z120-24W/240T：多回轉電動裝置，輸出轉矩1200N?m (120kgf?m)，轉矩型接口，輸出轉速24 r/min，轉圈數240圈，整體調節型。

3. J961Y電動電站截止閥工作環境和主要技術參數

3.1 電源：常規，三相380V（50Hz）

特殊，三相660V、415V（50Hz 、60Hz）；

單相220V、110V（50Hz 、60Hz）

3.2 工作環境：

3.2.1 環境溫度：-20~+60℃ （特殊訂貨-40~+80℃）。

3.2.2 相對濕度：≤95%（25℃時）。

3.2.3防護類型：戶外型用于無易燃、易爆和無腐蝕性介質的場所。隔爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1~T4組的爆炸性氣體混合物。（詳見GB3836.1）J961Y電動電站截止閥型號規格和主要性能參數見表1
