產品型號：J941Y-25C
常用材質：碳鋼、鉻鉬鋼、不銹鋼
產品規格：DN15-DN700

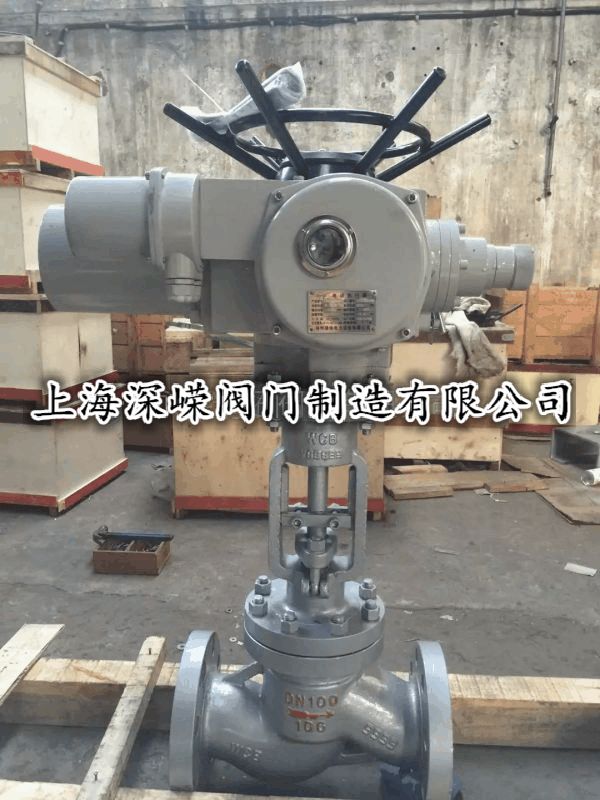

一、J941Y電動截止閥的介紹：
J941Y型法蘭連接電動截止閥適用于公稱壓力PN1．6～16MPa，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。J941Y截止閥的驅動方式為電動。也有按用方要求做成手動、齒輪傳動、氣動等。截止閥比起鑄鐵、碳鋼截止閥，要更耐高溫，溫度可550℃，是鑄鐵材質截止閥的5倍左右。耐高壓范圍可達16Mpa。是高溫高壓管道的不二道選。
二、J941Y的使用范圍
| 產品類型 | 適用介質 | 適用溫度 |
| J941Y-C型 | 水、蒸汽、油品 | ≤425℃ |
| J941Y-I型 | ≤550℃ |
由于介質通過鉻鉬鋼截止閥時的流動方向發生了變化，因此鉻鉬鋼截止閥的***小流阻也較高于大多數其他類型的閥門。然而，根據閥體結構和閥桿相對于進、出口通道的布局，這種狀況是可以改善的。同時．由于鉻鉬鋼截止閥閥瓣開與關之間行程小，密封面又能承受多次啟閉，因此它很適用于需要頻繁開關的場合。
三、主要零件材料：
|
產品類型 Product classification |
零件名稱Part name | |||||||
|
閥體 閥蓋 Body bonnet |
閥桿 Valve stem |
閥瓣 Disc |
密封面 Sealing face |
閥桿螺母 Yoke nut |
填料 Packing |
緊固件 Fastener |
手輪 Handwheel |
|
| J941Y-C型 | 25、WCB |
鉻不銹鋼 Cr.Stainless steel |
2Cr1325 |
鈷基硬質合金鋼 steelY:Co-based carbide alloy steel |
鋁青銅 Albronze |
柔性石墨 Flexible graphite |
優質碳鋼 High-grade carbon steel |
可鍛鑄鐵 Forgeable cast-iron |
| J941Y-I型 |
鉻鉬鋼 Cr.Mo steel |
鉻鉬鋼 Cr.Mo steel |
合金鋼 Alloy steel |
鈷基硬質合金鋼 C0-based carbide alloy steel |
鋁青銅 Albronze |
柔性石墨 Flexible graphite |
合金鋼 Alloy steel |
可鍛鑄鐵 Forgeable cast-iron |
四、J941Y電動法蘭截止閥主要尺寸和重量：
|
公稱通徑 DNNominal diameter |
主要外形尺寸和連接尺寸(mm) |
重量(kg) Weight |
||||||||
| L | D | D1 | D2 | b | f | z-d | H | D0 | ||
| J941Y-16C J941Y-16I | ||||||||||
| 100 | 350 | 215 | 180 | 155 | 22 | 3 | 8-18 | 415 | 320 | 50 |
| 125 | 400 | 245 | 210 | 185 | 24 | 3 | 8-18 | 460 | 360 | 75 |
| 150 | 480 | 280 | 240 | 210 | 24 | 3 | 8-23 | 510 | 400 | 100 |
| 200 | 600 | 335 | 295 | 265 | 26 | 3 | 12-23 | 710 | 400 | 210 |
| 250 | 650 | 405 | 355 | 320 | 30 | 3 | 12-23 | 786 | 450 | 446 |
| 300 | 750 | 460 | 410 | 375 | 30 | 3 | 12-23 | 925 | 500 | 648 |
