產品型號：J941H-100C
常用材質：碳鋼、鉻鉬鋼、不銹鋼
產品規格：DN15-DN700

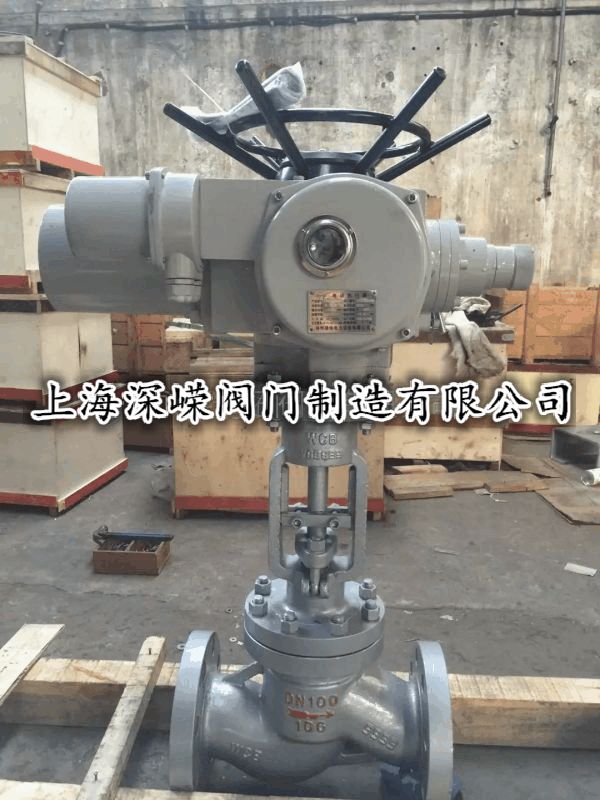

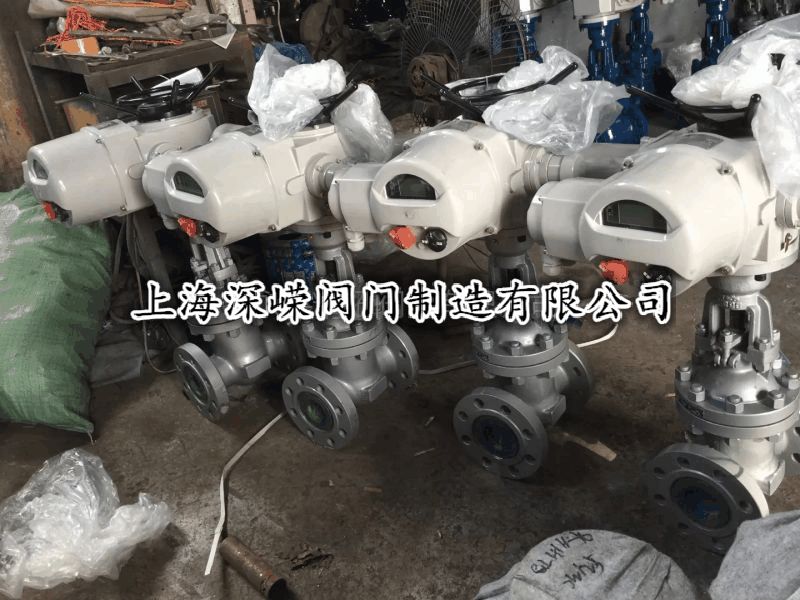

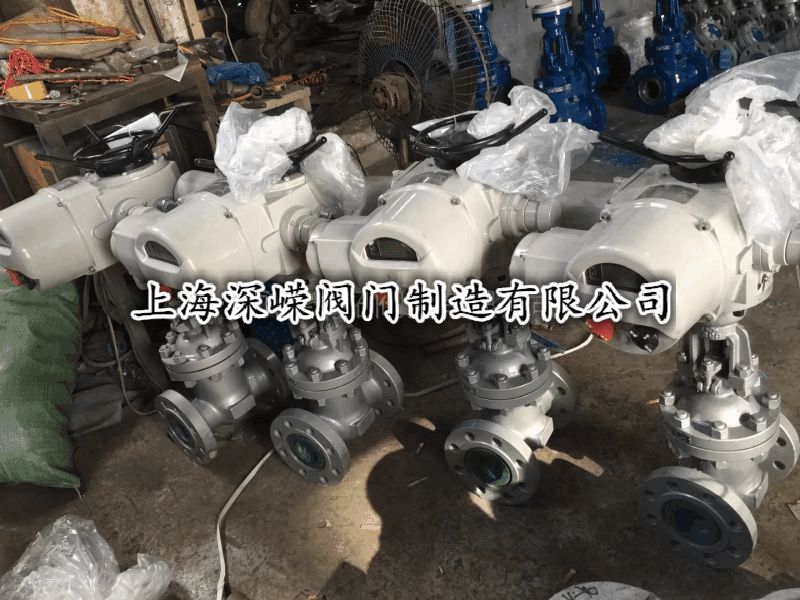

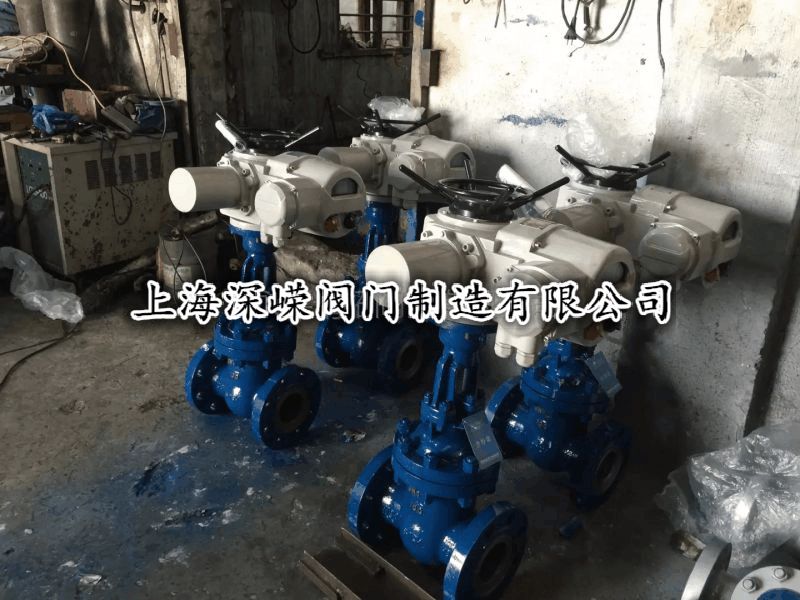

J941H電動高壓截止閥結構設計特點及用途：
本公司產品嚴格按照國家標準GB12235,結構合理,密封可靠,性能優良,造型美觀。合金鋼截止閥適用于耐高溫的蒸汽、油品管道上，具有耐高溫特點。不銹鋼截止閥適用于各類腐性介質的管道上，有良好的防腐性的足夠的強度。其特點如下：
1、閥瓣、閥座密封面用硬質合堆焊而成,耐磨、耐高溫、耐腐蝕、抗擦傷性好、使用壽命長。
2、閥桿材料為滲氮鋼，滲氮后的閥桿表面硬度高、耐磨、抗擦傷，抗腐蝕。
3、由于溫度、壓力等原因，閥門口徑DN50以下的閥體、閥蓋為模鍛件、DN65以上的閥體、閥蓋為鑄鋼件。
4、閥體材料品種齊全,填料、墊片可根據實際工況或用戶要求合理選配,能適用與各種壓力、溫度及介質工況。
5、倒密封采用螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，密封可靠，更換填料可在不停機情況下進行，方便快捷，不影響系統運行。
6、配有DZW系列多回轉式電動裝置，具有殼體小，重量輕，功能全，并可與遠程電腦配套使用，也可按用戶要求選配電動裝置。
|
閥體 |
閥蓋 |
閥瓣 |
密封圈 |
閥桿 |
填料 |
適用介質 |
適用溫度 |
|
WCB |
WCB+D507MO |
D577 |
2Crl3 |
柔性石墨 |
水、油品、蒸汽 |
425 |
|
|
ZGlCrl8Ni9Ti |
0Crl8Ni9Ti+ |
Stellite6 |
lCrl8Ni9Ti |
PTFE |
硝酸類 |
200 |
|
|
ZGlCrl8Ni2Mo2Ti |
CF8M+ |
lCrl8Ni2Mo2Ti |
lCrl8Ni2Mo2Ti |
PTFE |
磷酸類、 |
200 |
|
|
ZG00Crl7Nil4M02 |
CF3M+ |
Stel1ite6 |
316L |
PTFE |
磷酸類、 |
200 |
|
|
ZGlCr5MO |
ZGlCr5MO+ |
Stel1ite6 |
25Cr2Mo1VA |
柔性石墨 |
水、油品、蒸汽 |
550 |
|
電動法蘭截止閥主要外形尺寸、連接尺寸及質量
|
公稱壓力 |
公稱通徑 |
標準值 |
參考值 |
||||||||||
|
L |
D |
D1 |
n2 |
D6 |
b |
f |
f1 |
Z-φd |
L1 |
H |
質量 |
||
|
4．0 |
50 |
230 |
160 |
125 |
100 |
88 |
20 |
3 |
4 |
4-φ18 |
590 |
645 |
61 |
|
65 |
290 |
180 |
145 |
120 |
110 |
22 |
3 |
4 |
8-φ18 |
590 |
690 |
75 |
|
|
80 |
310 |
195 |
160 |
135 |
121 |
22 |
3 |
4 |
8-φ18 |
590 |
715 |
84 |
|
|
100 |
350 |
230 |
190 |
160 |
150 |
24 |
3 |
4．5 |
8-φ23 |
590 |
770 |
101 |
|
|
125 |
400 |
270 |
220 |
188 |
176 |
28 |
3 |
4．5 |
8-φ25 |
810 |
782 |
207 |
|
|
150 |
480 |
300 |
250 |
218 |
204 |
30 |
3 |
4．5 |
8-φ25 |
810 |
875 |
226 |
|
|
200 |
600 |
375 |
320 |
282 |
260 |
38 |
3 |
4．5 |
12-φ30 |
810 |
1160 |
399 |
|
這種形式的截止閥是常規截止閥的變型。在該閥門中，閥瓣和閥座通常是基于柱塞原理設計的。閥瓣磨光成柱塞與閥桿相連接，密封是由套在柱塞上的兩個彈性密封圈實現的。兩個彈性密封圈用一個套環隔開，并通過由閥蓋螺母施加在閥蓋上的載荷把柱塞周圍的密封圈壓牢。彈性密封圈能夠更換，可以采用各種各樣的材料制成，該閥門主要用于“開”或者“關”，但是備有特制形式的柱塞或特殊的套環，也可以用于調節流量。
電動截止閥，也叫電動截門，是使用***廣泛的一種閥門，與電動球閥是有區別的，它之所以廣受歡迎，是由于開閉過程中密封面之間摩擦力小，比較耐用，開啟高度不大，制造容易，維修方便，不僅適用于中低壓，而且適用于高壓。 電動截止閥的閉合原理是，依靠電動推力旋轉閥杠，使閥瓣密封面與閥座密封面緊密貼合，阻止介質流通。 電動截止閥只許介質單向流動，安裝時有方向性。截止閥的結構長度大于閘閥，同時流體阻力大，長期運行時，密封可靠性 不強。其工作原理圖如圖所示。
