產品型號：Z62Y-200 Z62Y-250 Z61Y-320
常用材質：鑄鋼、鉻鉬鋼 WC6 WC9 F91
產品規格：DN50-DN500
Z41H/Y Z61H/Y Z5（9）41H/Y Z5（9）61H/Y壓力自緊密封/電站閘閥詳細介紹

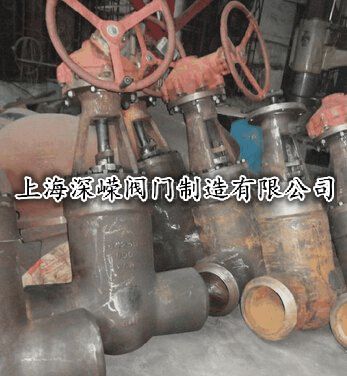

鑄鋼壓力自緊密封/電站閘閥
產品概述
法蘭/焊接連接的自密封閘閥適用于公稱壓力PN20.0～32.0Mpa（900Lb～2500Lb）及P(54)100V～P(57)170V，工作溫度≤540℃(其中P(57)170V工作溫度為570℃)的石油、化工、水力、火力電站等各種工況的管路上，切斷或接通介質。適用介質為：水、油品、蒸汽等。操作方式有：手動、電動、液動等。
特點及優點
●手輪采用可鍛鑄鐵鑄造，造型配合手握，適當增加摩擦力。方便開啟。
●閥桿螺母采用高鎳球鐵。 “T”形螺紋與閥桿配合傳遞力矩。
●閥蓋上設有推力球軸承及油杯，可定期補充固體潤滑油，減少啟閉力矩，保持輕松啟閉。填料壓蓋和壓套分體設計，保證閥桿的同心度。
●合理的填料函設計。采用編結石墨、柔性石墨填料加中間填料套的組合。確保閥門無外泄漏，符合環保要求。
●閥門的閥體與閥蓋的連接采用壓力自緊密封結構。楔形密封環與四開環組合。壓力越高密封越可靠。 閥桿頭部整體鍛造。與閘板通過 ” T”型槽連接。保證強度。閥座采用焊接結構，密封面堆焊硬質合金，保證長時間工作安全可靠。
●閘板采用彈性閘板。在高壓力情況下具有一定的彈性補償。使密封更加可靠。
輕松地扭矩傳遞結構
●手輪或沖擊手輪通過閥桿螺母將扭矩傳遞至閥桿上。閥桿采用A1 82 F6a(1Crl3)鍛造并調質處理，硬度達到HB220~250。為了減少力在傳遞過程中的損耗。閥桿螺母選用高鎳球鐵 A439G R．D2或銅合金(高鎳球鐵具有一定的自潤滑性)。硬度比閥桿小HB50左右。
●大口徑、高壓力閥門可在閥桿螺母上下加上推力軸承。同時設有油杯結構。可定期加入固體油脂，保持潤滑，使閥門始終具有較輕的扭矩。
自緊壓力密封結構
●閥門填料選用柔性石墨、編結石墨和中間填料套的組合。既具有良好的密封性能又有一定的強度，確保閥門沒有外漏，符合環保要求。
●閥門閥體與閥蓋的連接采用壓力自緊密封結構。楔形帶槽的密封環(軟鋼或不銹鋼)與四開環組合；閥體相應部位堆焊硬質合金，迫使密封環在高壓下變形實現可靠密封。壓力越高密封越可靠。

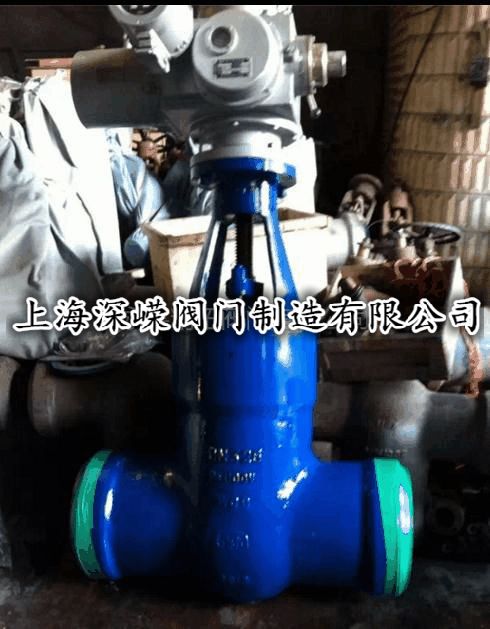

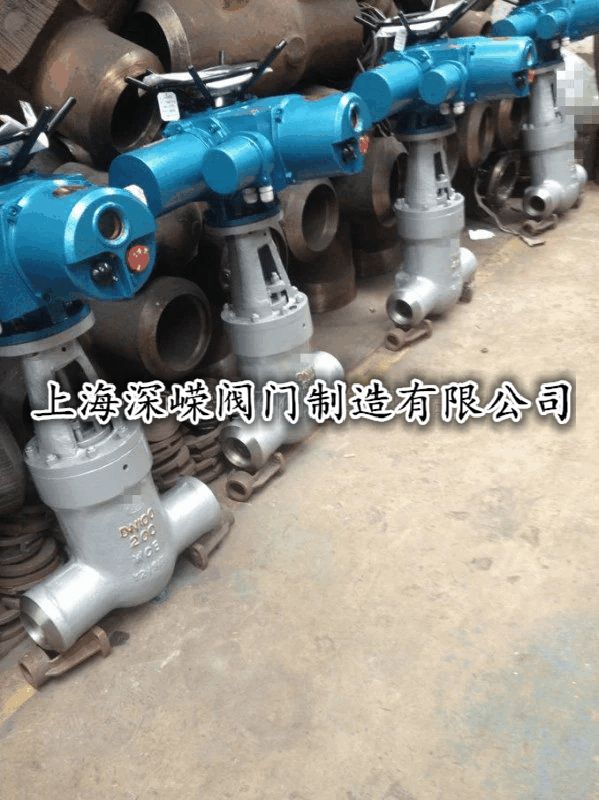

電動電站焊接閘閥Z960Y-P54-100V概述
電動電站焊接閘閥有兩種標準形式，一種是遵循ANSIB16.34和JISL1E101標準的引進型，另一種是按JB3595標準的國標型。其遵循的溫度-壓力等級是一致的，在一些管道中存在著某種互換關系。電站焊接閘閥中部采用無閥蓋壓力自緊式，在高溫高壓工況下具有良好的密封性能。自密封圈有兩種材料，一種是低碳鋼，另一種是柔性石墨316絲（網）。密封面上層焊鉆基硬質合金，其加工后的純金屬層≥3mm，具有耐磨、耐高溫、抗腐蝕、抗擦傷、使用壽命長。支管兩端為焊接結構，焊按坡口可按標準或用戶要求制作。電站焊接閘閥適用于火電廠、石油化工、冶金等高溫高壓的水、冶金等高溫高壓的水、蒸汽、油品、過熱蒸汽的管道上。
電動電站焊接閘閥Z960Y-P54-100V產品特點
1、殼體精密鑄造工藝，外觀光潔，組織均勻，滿足高中低壓要求。
2、特殊材料配對，確保密封面高硬度及硬度差；精密研磨，光潔如鏡，耐磨耐蝕，有效延長使用壽命。
3、背密封設計，有效保護密封填料，杜絕跑冒滴漏。
4、雙閘板設計，密封面自動 100% 吻合，特別方便在線檢修。
5、高壓水強度，高壓氣體強度，無損檢測等多道檢測，全面控制鑄鋼件質量。
6、閥桿表面經精密磨削，抗擦傷，有效地減輕啟閉力矩，操作更輕松。
7、采用特殊緩蝕填料結構設計，耐溫耐壓，無腐蝕，自動潤滑，減輕啟閉摩擦，避免對閥桿表面的腐蝕，進而免除外漏。
8、雙向承壓密封設計，滿足各類特殊工況的苛刻要求。
9、嚴格手工配研，確保雙側密封面吻合度 90% 以上，實現氣泡級出廠密封檢測。
10、各類自控智能型電裝選擇，實現遠程自動控制及自動檢測。
產品引用標準：
1.制造與驗收技術條件按日本火力發電用閥門標準E101和JB/T3595-93的規定；
2.結構長度按E101的規定或按用戶提供尺寸
3.焊接坡口接電力工業管理標準78DG的規定或按用戶提供尺寸。
主要零件的材料說明：
|
性能規范Property and specifiecation |
||||||
|
產品型號 Product type |
試驗壓力(MPa)Test pressure |
工作壓力(MPa) |
工作溫度(℃) |
適用介質 |
||
|
強度試驗 |
密封試驗/上密封實驗 |
|||||
|
Z960Y-250 |
25 |
37.5 |
27.5 |
- |
≤425 |
水、蒸汽、Water,steam |
|
Z960Y-320 |
32 |
48.0 |
36.0 |
- |
≤425 |
|
|
Z960Y-P54 100V |
- |
30.0 |
22.0 |
P5410 |
≤540 |
蒸汽 Steam |
|
Z960Y-P54 170V |
- |
48.0 |
36.0 |
P5417 |
≤540 |
|
|
主要零件材料Matecrial for main parts |
||||||
|
零件名稱Part name |
材料牌號Material designation |
|||||
|
閥體Body |
WCB |
WC6 |
WC9 |
|||
|
閥板Disc |
WCB |
WC6 |
WC9 |
|||
|
閥蓋Bonnet |
25 |
12Cr1Mo1VA |
||||
|
閥桿Stem |
1Cr17Ni2 |
20Cr1Mo1VA |
||||
|
閥座Seat |
25 |
12Cr1Mo1VA |
||||
|
密封環Sealing ring |
S軟鋼(增強柔性石墨)S soft steel (flexible graphite) |
S軟鋼S soft steel |
F軟鋼F Soft steel |
|||
|
填料Packing |
增強柔性石墨Fexible graphite |
|||||
|
支架Yoke |
WCB |
WCB或WC6 |
||||
|
閥桿螺母Stem nut |
45(ZCuZn25A16Fe3Mn3) |
|||||
|
四開環Four piece ring |
1Cr13 |
20Cr1MoVA |
|
|||
