產品型號：Z62Y-200 Z62Y-250 Z61Y-320
常用材質：鑄鋼、鉻鉬鋼 WC6 WC9 F91
產品規格：DN50-DN500

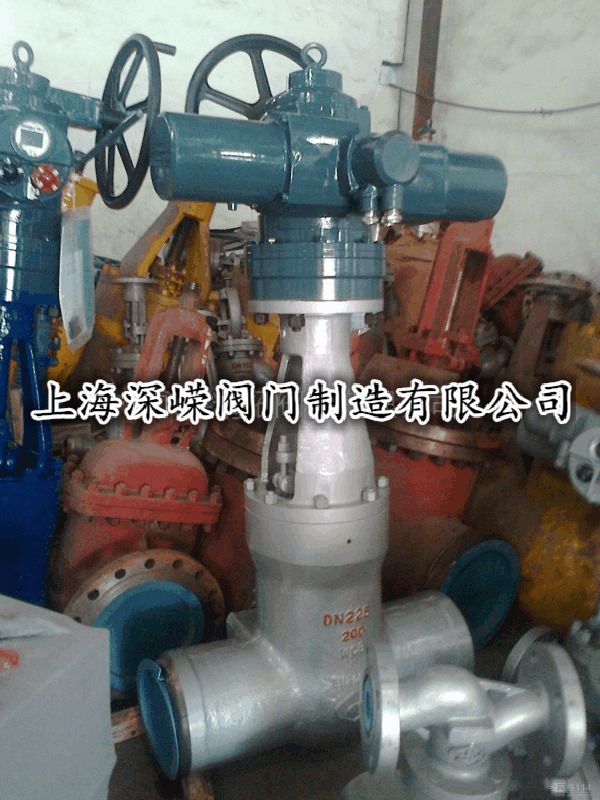

高溫高壓電站閘閥也稱電站專用閥門，主要適用于火力電站各種系統的管路上，切斷或接通管路介質。適用介質：水、蒸氣等非腐蝕性介質。電站閥門與其他閥門產品相比的特點是高溫高壓，獨特的自密封設計，壓力越高，密封越可靠。由于性能技術特性、工況的特殊使產品也形成了其他產品所替代不了的特點。
1、高溫高壓電站閘閥主要設計規范
設計與制造GB/T12234ASMEB16.34
結構長度JB/T3595
接口連接尺寸JB/T3595GB/T12224
檢驗與試驗JB/T3595MSSSP61
壓力與溫度基準JB/T3595ANSIB16.34
2、高溫高壓電站閘閥主要壓力等級
公稱壓力200、250、320
工作壓力P55100V、P55140V、P55170V
3、高溫高壓電站閘閥結構優勢
1.采用壓力自緊式密封，閥體支管兩端為焊接連接。
2.閥坐、閥瓣密封面采用鈷基硬質合金等離子噴焊而成，耐磨、抗擦傷性能好。
3.閥桿經抗腐蝕性氮化處理，有良好的抗腐蝕性和抗擦傷性。
4.高溫高壓電站閘閥相關標準
JBT3595-2002電站閥門一般要求
JB/T5263-2005電站閥門鑄鋼件技術條件
JB/T4018電站閥門型號編制方法
DL959-2005電站鍋爐安全閥應用導則
DLT531-1994電站高溫高壓截止閥閘閥技術條件
DLT641-2005電站閥門電動執行機構
DLT850-2004電站配管
GB10869電站調節閥技術條件
GBT10868-2005電站減溫減壓閥
5.高溫高壓電站閘閥與其他閥門區別
高溫高壓電站閘閥與其他閥門產品相比的特點是高溫高壓，如果單純從壓力方面比通用閥門低，單純從溫度方面比也比通用閥門低。由于性能技術特性、工況的特殊使產品也形成了其他產品所替代不了的特點。
Z962H、Z962Y主要零件材料Matecrial for main parts：
Z960Y、Z962Y主要外形尺寸：
| 零件名稱Part name | 材料牌號Material designation | ||
| 閥體Body | WCB | WC6 | WC9 |
| 閥板Disc | WCB | WC6 | WC9 |
| 閥蓋Bonnet | 25 | 12Cr1Mo1VA | |
| 閥桿Stem | 1Cr17Ni2 | 20Cr1Mo1VA | |
| 閥座Seat | 25 | 12Cr1Mo1VA | |
| 密封環Sealing ring | S軟鋼(增強柔性石墨)S soft steel (flexible graphite) | S軟鋼S soft steel | F軟鋼F Soft steel |
| 填料Packing | 增強柔性石墨Fexible graphite | ||
| 支架Yoke | WCB | WCB或WC6 | |
| 閥桿螺母Stem nut | 45(ZCuZn25A16Fe3Mn3) | ||
| 四開環Four piece ring | 1Cr13 | 20Cr1MoVA |
|
| 公稱通徑DNNominal diameter | 主要外形尺寸和連接尺寸(mm)Main external and connecting dimensions | 電動裝置Electric dewice | 重量(kg)Weight | ||||
| d | L | H | L1 | L2 | |||
| Z960H、Z962H、Z960Y、Z962Y-250 | |||||||
| 100 | 84 | 406 | 1164 | 437 | 277 | DZW45 | 234 |
| 125 | 100 | 483 | 1402 | 437 | 277 | DZW60 | 343 |
| 175 | 158 | 711 | 1650 | 554 | 309 | DZW180 | 638 |
| 225 | 200 | 864 | 1650 | 554 | 309 | DZW180 | 654 |
| 300 | 280 | 1067 | 2106 | 764 | 398 | DZW350 | 1973 |
| Z961H、Z962H、Z961Y、Z962Y-320 | |||||||
| 100 | 96 | 533 | 1236 | 437 | 277 | DZW60 | 291 |
| 125 | 118 | 610 | 1302 | 437 | 277 | DZW60 | 315 |
| 150 | 148 | 762 | 1403 | 526 | 283 | DZW90 | 672 |
| 175 | 148 | 762 | 1650 | 554 | 309 | DZW180 | 684 |
| 225 | 222 | 1041 | 1650 | 554 | 309 | DZW180 | 696 |
| Z960H、Z961H、Z960Y、Z961Y-P54 100V | |||||||
| 175 | 148 | 762 | 1650 | 554 | 309 | DZW180 | 683 |
| 225 | 222 | 1041 | 1650 | 554 | 309 | DZW180 | 704 |
| 250 | 222 | 1041 | 1795 | 554 | 309 | DZW180 | 1214 |
| 300 | 294 | 1245 | 2080 | 554 | 309 | DZW250 | 2125 |
| Z961H、Z962H、Z961Y、Z962Y-P54 170V | |||||||
| 125 | 98 | 630 | 1230 | 437 | 277 | DZW60 | 312 |
| 225 | 186 | 1060 | 1680 | 554 | 309 | DZW180 | 1401 |
| 300 | 278 | 1397 | 2265 | 764 |
|
DZW500 | 2834 |
| 325 | 310 | 1448 | 2265 | 690 | 398 | DZW500 | 2632 |
| 350 | 338 | 1550 | 2536 | 715 |
|
DZWC-4 | 5591 |
高溫高壓閘閥安裝以及維護1、手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。2、雙閘板閘閥應垂直安裝（即閥桿處于垂直位置 , 手輪在頂部 )。3、帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力 )。4、帶傳動機構的閘閥，按產品使用說明書的規定安裝。5、如果閥門經常開關使用 , 每月至少潤滑一次。
