產品型號：Z62Y-200 Z62Y-250 Z61Y-320
常用材質：鑄鋼、鉻鉬鋼 WC6 WC9 F91
產品規格：DN50-DN500

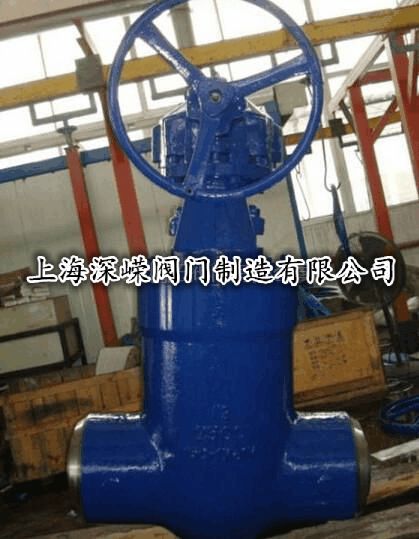

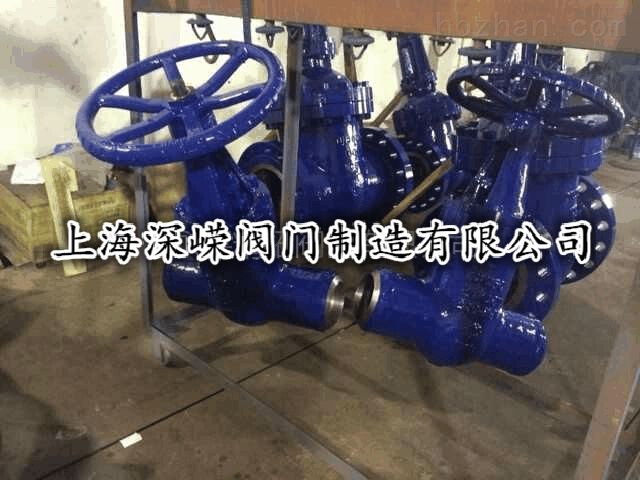

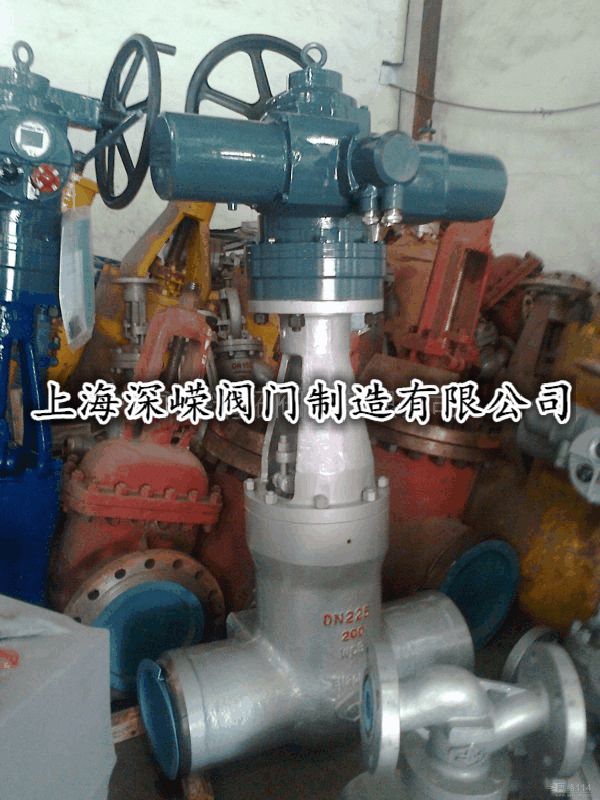

高溫高壓電站閘閥也稱電站專用閥門，主要適用于火力電站各種系統的管路上，切斷或接通管路介質。適用介質：水、蒸氣等非腐蝕性介質。電站閥門與其他閥門產品相比的特點是高溫高壓，獨特的自密封設計，壓力越高，密封越可靠。由于性能技術特性、工況的特殊使產品也形成了其他產品所替代不了的特點。
1、高溫高壓電站閘閥主要設計規范
設計與制造GB/T12234ASMEB16.34
結構長度JB/T3595
接口連接尺寸JB/T3595GB/T12224
檢驗與試驗JB/T3595MSSSP61
壓力與溫度基準JB/T3595ANSIB16.34
2、高溫高壓電站閘閥主要壓力等級
公稱壓力200、250、320
工作壓力P55100V、P55140V、P55170V
3、高溫高壓電站閘閥結構優勢
1.采用壓力自緊式密封，閥體支管兩端為焊接連接。
2.閥坐、閥瓣密封面采用鈷基硬質合金等離子噴焊而成，耐磨、抗擦傷性能好。
3.閥桿經抗腐蝕性氮化處理，有良好的抗腐蝕性和抗擦傷性。
4.高溫高壓電站閘閥相關標準
JBT3595-2002電站閥門一般要求
JB/T5263-2005電站閥門鑄鋼件技術條件
JB/T4018電站閥門型號編制方法
DL959-2005電站鍋爐安全閥應用導則
DLT531-1994電站高溫高壓截止閥閘閥技術條件
DLT641-2005電站閥門電動執行機構
DLT850-2004電站配管
GB10869電站調節閥技術條件
GBT10868-2005電站減溫減壓閥
5.高溫高壓電站閘閥與其他閥門區別
高溫高壓電站閘閥與其他閥門產品相比的特點是高溫高壓，如果單純從壓力方面比通用閥門低，單純從溫度方面比也比通用閥門低。由于性能技術特性、工況的特殊使產品也形成了其他產品所替代不了的特點。
Z962H、Z962Y主要零件材料Matecrial for main parts：
Z960Y、Z962Y主要外形尺寸：
| 零件名稱Part name | 材料牌號Material designation | ||
| 閥體Body | WCB | WC6 | WC9 |
| 閥板Disc | WCB | WC6 | WC9 |
| 閥蓋Bonnet | 25 | 12Cr1Mo1VA | |
| 閥桿Stem | 1Cr17Ni2 | 20Cr1Mo1VA | |
| 閥座Seat | 25 | 12Cr1Mo1VA | |
| 密封環Sealing ring | S軟鋼(增強柔性石墨)S soft steel (flexible graphite) | S軟鋼S soft steel | F軟鋼F Soft steel |
| 填料Packing | 增強柔性石墨Fexible graphite | ||
| 支架Yoke | WCB | WCB或WC6 | |
| 閥桿螺母Stem nut | 45(ZCuZn25A16Fe3Mn3) | ||
| 四開環Four piece ring | 1Cr13 | 20Cr1MoVA |
|
