產品型號：Z61Y-200 Z61Y-250 Z61Y-320
常用材質：鑄鋼、鉻鉬鋼 WC6 WC9 F91
產品規格：DN50-DN500

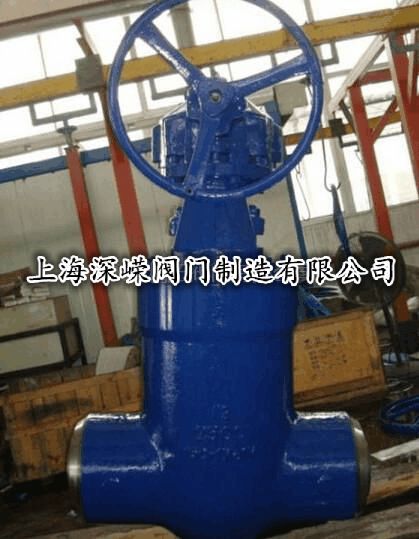

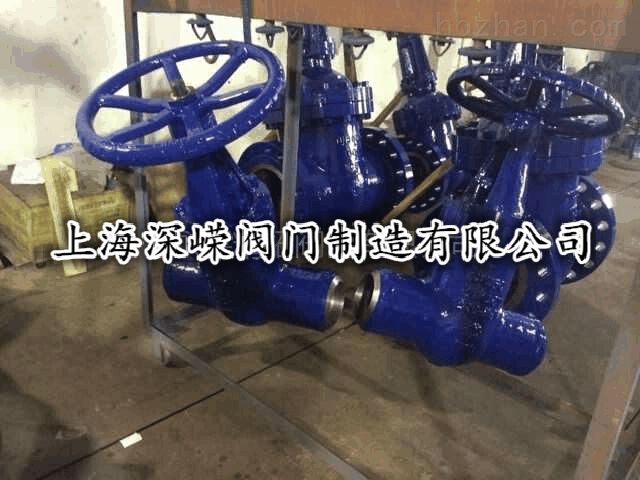

Z961H/Y電動焊接閘閥、電動電站閘閥
電動焊接閘閥執行標準
1、制造與驗收技術條件按日本火力發電用閥門標準E101和JB/B595-93的規定。
2、結構長度接E101的規定或按用戶提供的尺寸。
3、焊接坡口按電力工業管理標準78DG的規定或按用戶提供的尺寸。
性能規范
|
型號 |
工程壓力PN（MPa） |
試驗壓力 |
工作壓力（MPa） |
工作溫度（℃） |
適用介質 |
|
|
強度試驗 |
密封試驗/上密封試驗 |
|||||
| Z960Y-2506162 |
250 |
37.5 |
27.5 |
- |
≤425 |
水、蒸汽 |
| Z960Y-3206162 |
32 |
48.0 |
36.0 |
- |
≤425 |
|
| Z960Y-P541006162 |
|
30.0 |
22.0 |
P5410 |
≤540 |
蒸汽 |
| Z960Y-P541706162 |
|
48.0 |
36.0 |
P5417 |
≤540 |
|
主要零件材料
|
零件名稱 |
材料牌好 |
||
|
閥體 |
WCB |
WC6 |
WC9 |
|
閘板 |
WCB |
WC6 |
WC9 |
|
閥蓋 |
25 |
12Cr1No1VA |
|
|
閥桿 |
1Cr17Ni2 |
200Cr1No1VA |
|
|
閥座 |
25 |
12CrMo1VA |
|
|
密封環 |
S軟鋼（增強柔性石墨） |
S軟鋼 |
F軟鋼 |
|
填料 |
增強柔性石墨 |
||
|
支架 |
WCB |
WCB或WC6 |
|
|
閥桿螺母 |
45（ZCuZn25AI6Fe3Mn3) |
||
|
四開環 |
1Cr13 |
20CrMo1VA |
|
主要外形尺寸及連接尺寸
|
公稱通徑DN（mm） |
型號 壓力（PN） |
d |
L |
H |
L1 |
L2 |
電動裝置型號 |
|
100 |
Z61Y-250型 |
84 |
406 |
1164 |
437 |
277 |
DZW45 |
|
125 |
100 |
483 |
1402 |
437 |
277 |
DZW60 |
|
|
175 |
158 |
711 |
1650 |
554 |
309 |
DZW180 |
|
|
225 |
200 |
864 |
1650 |
554 |
309 |
DZW180 |
|
|
300 |
280 |
1067 |
2106 |
764 |
398 |
DZW350 |
|
|
100 |
Z61Y-320型 |
96 |
533 |
1236 |
437 |
277 |
DZW60 |
|
125 |
118 |
610 |
1302 |
437 |
277 |
DZW60 |
|
|
150 |
148 |
762 |
1403 |
526 |
283 |
DZW90 |
|
|
175 |
148 |
762 |
1650 |
554 |
309 |
DZW180 |
|
|
225 |
222 |
1041 |
1650 |
554 |
309 |
DZW180 |
|
|
175 |
Z61Y-P54100型 |
148 |
762 |
1650 |
554 |
309 |
DZW180 |
|
225 |
222 |
1041 |
1650 |
554 |
309 |
DZW180 |
|
|
250 |
222 |
1041 |
1795 |
554 |
309 |
DZW180 |
|
|
300 |
294 |
1245 |
2080 |
554 |
309 |
DZW250 |
|
|
125 |
Z61Y-P54170型 |
98 |
630 |
1230 |
437 |
277 |
DZW60 |
|
225 |
186 |
1060 |
1680 |
554 |
309 |
DZW180 |
|
|
300 |
278 |
1397 |
2265 |
764 |
|
DZW500 |
|
|
325 |
310 |
1449 |
2265 |
690 |
398 |
DZW500 |
|
|
350 |
338 |
1550 |
2536 |
716 |
|
CMC-4 |
小件發德邦、安能；大件發專線直達物流。
支持款到發貨，貨到付款，定金20-30%（適合老客戶定制產品）等。
我們將提供完善的售后服務：質保12個月，實行三包政策。
采購是請將您單位資料、有效的郵寄地址及聯系電話提供給我公司銷售人員，我們將以快遞的形式為您配送（快遞費用有我公司承擔）
