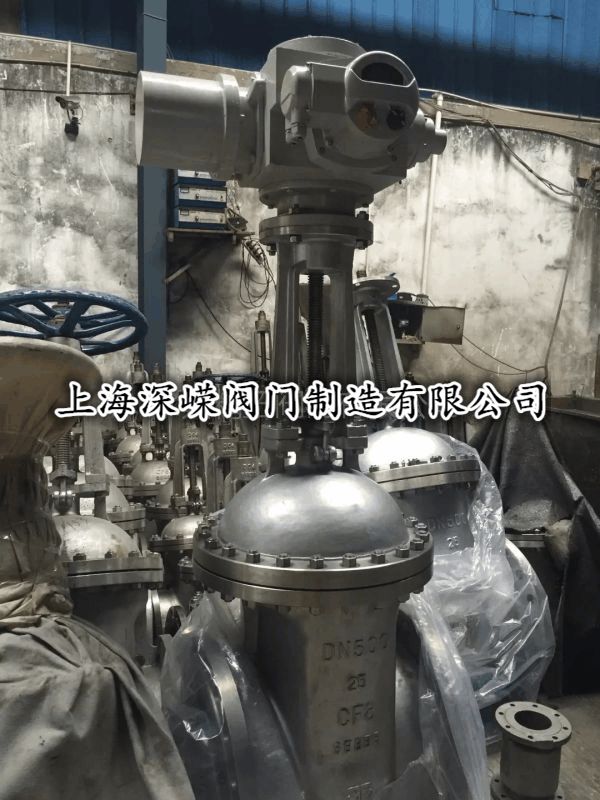

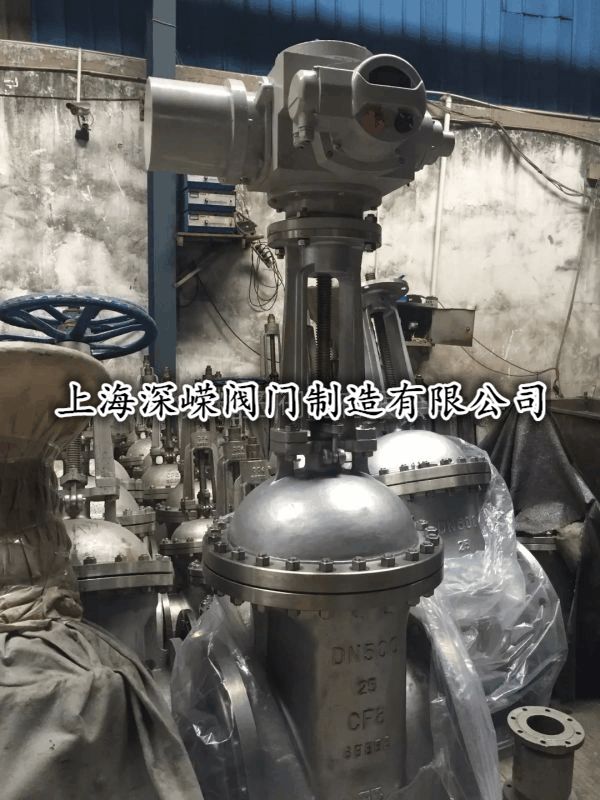

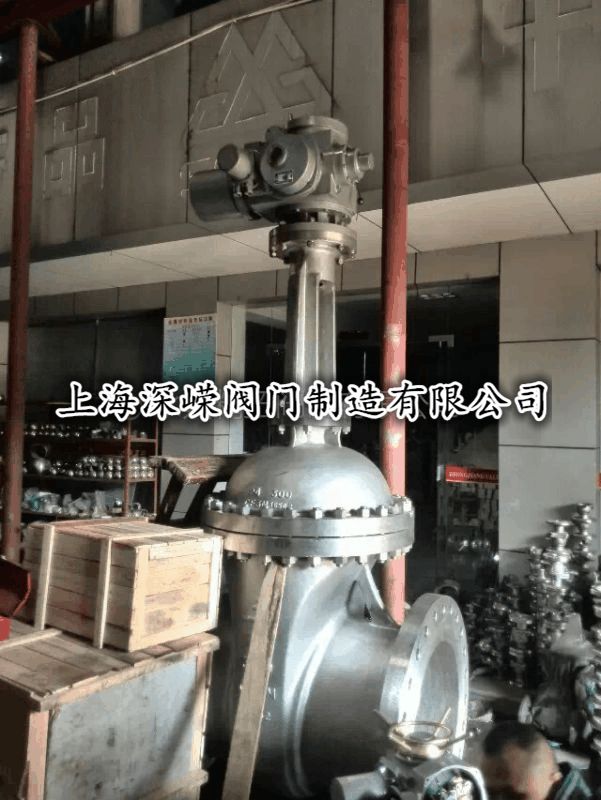

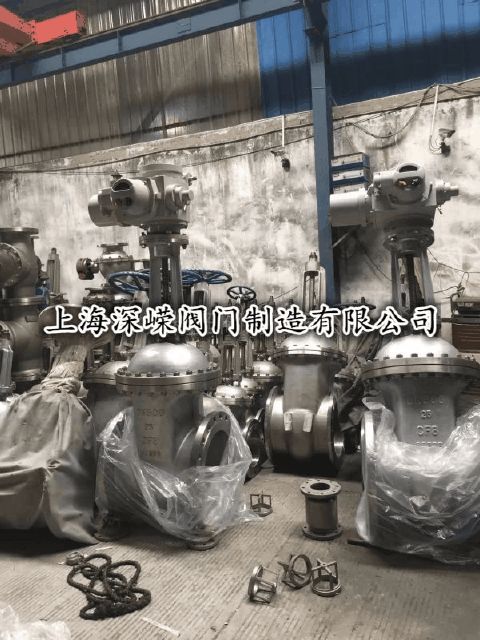

【簡單介紹】

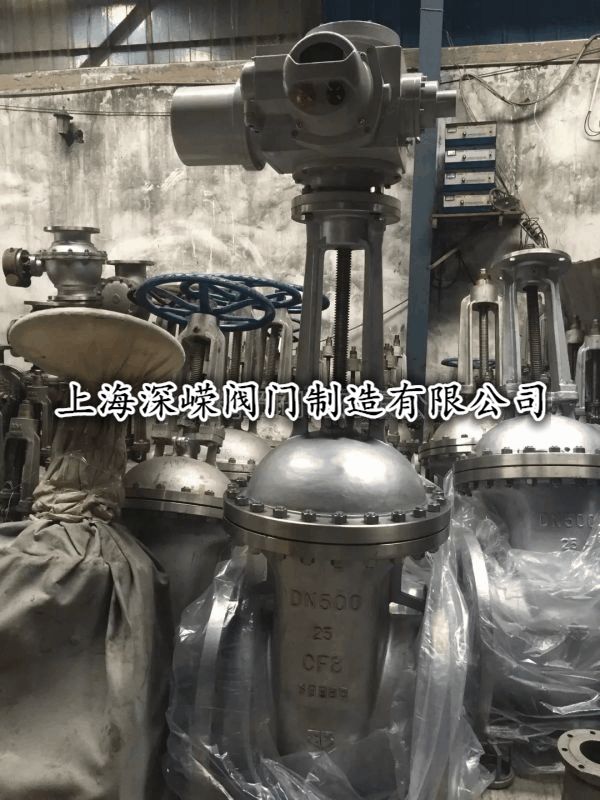

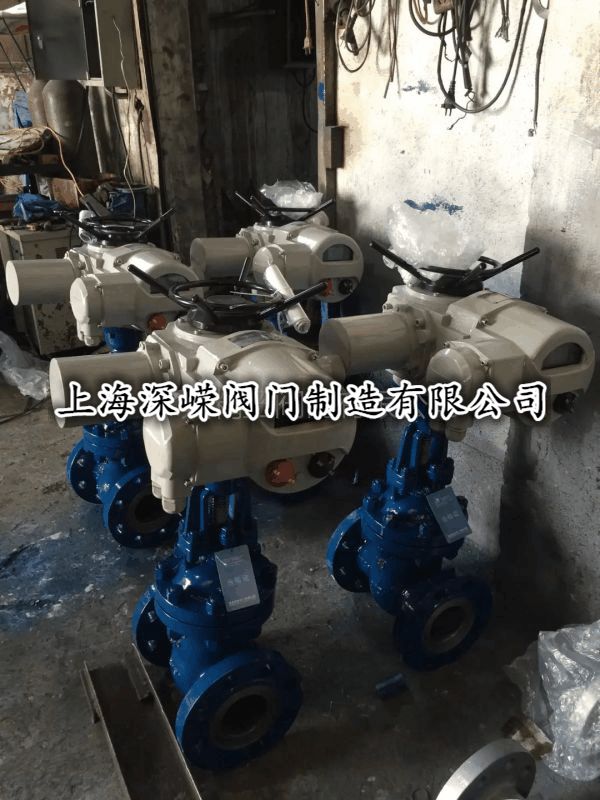

| 電動不銹鋼閘閥Z941W/H/Y型號適用于公稱壓力PN1.6～16.0MPa,工作溫度≤-29℃～550℃的石油、化工、水力、火力電站各種系統的管路上，切斷或接通管路介質。適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。 |
【詳細說明】
|
|
電動不銹鋼閘閥產品性能參數
|
Z941W 型PN16~PN200 不銹鋼楔式閘閥主要性能參數 |
||||
|
型號 |
PN |
工作壓力/MPa |
適用溫度/℃ |
適用介質 |
|
Z941W-16P~200P |
16~200 |
4.0~10.0 |
≤200 |
硝酸類介質 |
|
Z941W-16R~200R |
醋酸類介質 |
|||
電動不銹鋼閘閥產品零部件材料
|
Z941W 型PN16~PN200 不銹鋼楔式閘閥零部件材料 |
|
||||
|
型號 |
材料 |
|
|||
|
閥體、閥蓋 |
閘板 |
閥桿 |
填料 |
|
|
|
Z941W-16P~200P |
鉻鎳不銹鋼 |
鉻鎳不銹鋼 |
鉻鎳不銹鋼 |
聚四氟乙烯 |
|
|
Z941W-16R~200R |
鉻鎳鉬不銹鋼 |
鉻鎳鉬不銹鋼 |
鉻鎳鉬不銹鋼 |
|
|
電動不銹鋼閘閥產品外形及結構尺寸
|
Z941W-16P、Z941W-16R 型不銹鋼楔式閘閥主要外形及結構尺寸（mm） |
|||||||||
|
DN |
L |
D |
D1 |
D2 |
b |
f |
z×Φd |
H |
重量/Kg |
|
50 |
250 |
160 |
125 |
100 |
16 |
3 |
4×Φ18 |
653 |
59 |
|
65 |
265 |
180 |
145 |
120 |
18 |
3 |
4×Φ18 |
665 |
62 |
|
80 |
280 |
195 |
160 |
135 |
20 |
3 |
8×Φ18 |
725 |
74 |
|
100 |
300 |
215 |
180 |
155 |
20 |
3 |
8×Φ18 |
787 |
92 |
|
125 |
325 |
245 |
210 |
185 |
22 |
3 |
8×Φ18 |
902 |
152 |
|
150 |
350 |
280 |
240 |
210 |
24 |
3 |
8×Φ23 |
955 |
161 |
|
200 |
400 |
335 |
295 |
265 |
26 |
3 |
12×Φ23 |
1105 |
219 |
|
250 |
450 |
405 |
355 |
320 |
30 |
3 |
12×Φ25 |
1343 |
376 |
|
300 |
550 |
460 |
410 |
375 |
30 |
4 |
12×Φ25 |
1516 |
484 |
|
350 |
550 |
520 |
470 |
435 |
34 |
4 |
16×Φ25 |
1678 |
695 |
|
400 |
600 |
580 |
525 |
485 |
36 |
4 |
16×Φ30 |
1849 |
977 |
|
450 |
650 |
640 |
585 |
545 |
40 |
4 |
20×Φ30 |
1937 |
1033 |
|
500 |
700 |
705 |
650 |
608 |
44 |
4 |
20×Φ34 |
2234 |
1087 |
|
600 |
800 |
840 |
770 |
718 |
48 |
5 |
20×Φ41 |
2432 |
1357 |
|
700 |
900 |
910 |
840 |
788 |
50 |
5 |
24×Φ41 |
2489 |
1481 |
|
800 |
1000 |
1020 |
950 |
898 |
52 |
5 |
24×Φ41 |
2643 |
1845
|
