多頭立體數控雕刻機鏤空切割數控木工雕刻機

產品價格：	16000/人民幣
最后更新：	2017-10-17 09:27:11
產品產地：	河北省大城縣
發貨地：	大城縣 (發貨期：當天內發貨)
供應數量：	不限
有效期：	長期有效
最少起訂：	1
瀏覽次數：	47

公司基本資料信息

大城縣佳博機械設備廠
王經理先生經理
會員[試用會員產品]
郵件2256074073@qq.com
手機13785582777
電話
傳真
地址河北省廊坊市大城縣工業園188號

產品詳細說明

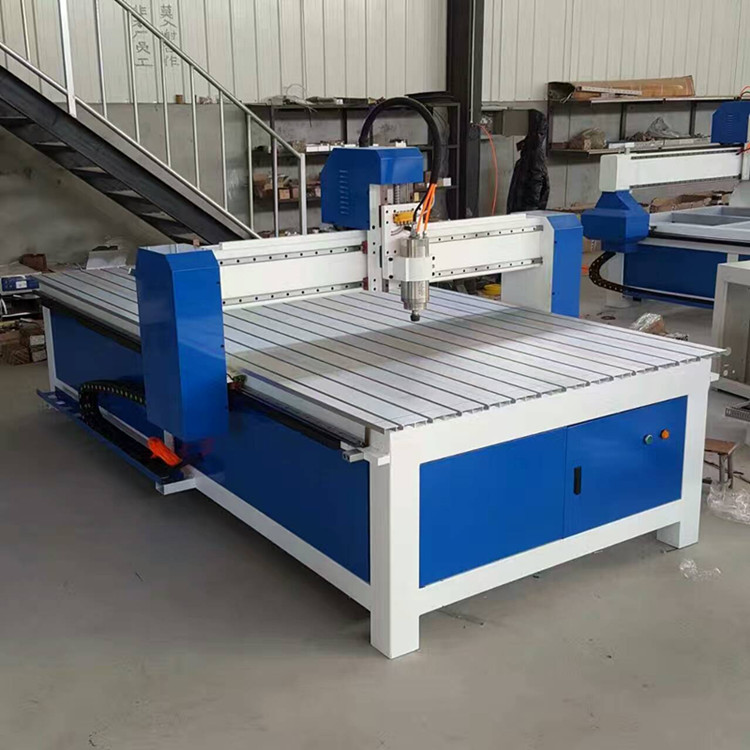

產品名稱：雕刻機
產品型號：-1325
特殊配置：1.5KW水冷主軸（標配，可以選擇2.2kw和3.2kw的水冷主軸）
電源電壓：220V/50HZ
銑刀直徑：Ф3.175/Ф6（可轉換更大直徑）
主軸轉速：24000（r/min）
工作臺面：鋁型材+PVC板
機床材質：整體鑄鐵
控制系統：維宏控制系統（可以選擇DSP手柄控制）
雕刻軟件：文泰/Tpye3/Artcam等CAD/CAM軟件
代碼格式：G代碼HPGL,NC格式
驅動器：雷賽850
雕刻范圍：1200mm*2400mmm*200mm
包裝：國內標準木箱包裝
X、Y、Z軸行程 "1300×2500×150mm
"
雕刻速度 "10000mm/min /28000mm/min
"
進料高度 " ≤100mm
"
重復定位精度 0.02mm
雕刻指令 "HPGL.G code,u00,mmg,plt
"
軟件運行環境Compatible Software "TYPE3,ARTCAM
9
"
功率 (Not Includ Main Axle) "1200w
"
工作電壓 "AC380V/50Hz
"
主軸功率 "2.2kw Water-cooled spindle motor{can choose 4.5KW or 5.5KW motor}
"
主軸轉速 " 0-24000rpm/min
"
工作方式 "Steper性能特點
1、本雕刻機是針對家具行業加工量大而設計的一款雕刻機，這款雕刻機可在同樣圖案上可進行雙主軸同時工作，加工速度提升兩倍，同樣時間完成兩臺設備的工作效率。批量加工時，產品一致性好、品質優，大大降低了生產設備的購買成本，Z軸獨立控制，可單主軸獨立工作，加工較大幅面產品時可單主軸工作，有效合理的控制生產成本。一機多用，經濟又實惠。

2、采用精密圓形直線導軌，滑塊雙重密封，防塵能力強，使用壽命長。精密滾珠絲杠傳動，運行平穩。高速加工中曲、直線速度一致，運行速度達到30米/分鐘以上。

3、龍門式移動，加強臺面，堅固耐用，長時間使用不變形，使定位精度更加精確。

4、主軸選配優質快速變頻水冷（風冷）主軸或進口主軸。主軸功率大,一次性下刀深度可達50mm、性能穩定。優質性能驅動器，扭矩大，響應速度快。

5、PCI或USB接口式DSP操作系統,操作簡單易學。擁有斷點續雕，斷電恢復，加工時間預測等功能，真正的人性化設計。

6、完整支持ISO標準的G指令、精雕加工（ENG）格式，可兼容Type3/ArtCAM/Castmate/文泰等多種CAD/CAM設計軟件生成的加工代碼
◎機床整體幾何框式結構，堅固耐用，幾何力學原理設計，經久耐用。
◎采用國際領先技術的負壓吸附工作平臺配合原裝的真空泵，吸力更強勁，可任意選擇吸附區域和吸附壓力，適合不同大小材質的材料進行加工。工作平臺的人性化設計還可以選擇自動吸附或人工固定工件的方式。
◎穩定的光電開關有效的保證正常的工作，防止出現雕刻失敗造成的廢料現象。
◎Y軸的傳動方式為步進雙向驅動，配合準精度齒輪齒條，方形直線導軌，速度更快，效率更優，簡化木工加工后的維護和保養工作。
◎高速水冷無刷變頻主軸電機，具有大吃力、強切削、低噪音、高頻率、長壽命等特點。可長時間連續工作。
木工行業：立體波浪板加工，櫥柜門、實木門、工藝木門、免漆門，屏風、工藝扇窗加工，擦鞋機，游戲機機柜及面板，麻將桌，電腦桌及板式家俱產品的輔助加工
廣告行業：廣告標牌、標識制作、壓克力切割、吸塑制模、多種材料廣告裝飾產品的制作。
模具行業：可以雕刻銅、鋁、鐵等金屬模具，以及人造大理石、沙石，塑料板、PVC管材、木板等非金屬模具。
其他行業：可以雕刻各種大型浮雕、影雕，廣泛應用于工藝禮品行業。

雕刻機設計用途：

主要用于PVC、亞克力、雙色板、工程塑膠、電木、實木等及軟金屬材料上的雕銑，石墨電極的加工，也適用于雕刻PCB電路板、代木模型模具，工藝品、可以在不超過限定規格的塑料盒、鋁合金機箱、面板上開孔銑洞，還能以低進給速率對鋁合金，銅等金屬材料進行三維雕刻及鉆銑加工；也可以把它作為一個簡單的三維數控工作臺來使用，例如試驗激光雕刻、數控點膠、數控定位、金屬（銘牌）打標等方面的應用。適用于工業、技術開發、廣告設計、藝術創作、高職技術學院教學及DIY愛好者。

CNC6090Z-A(2200W水冷四軸)主要參數介紹

【機械部分】
外形尺寸:1250×900×640mm(長×寬×高)
工作臺尺寸:1150×720×20mm(長×寬×厚)
機架材料:整機全部為6061鋁合金經過進口CNC加工中心精密加工，面板為6063鋁型材，表面全部陽極氧化處理。非市面上表面未經加工的普通鋁板或鋁型材、鑄件可比。

有效行程:X軸600mm Y軸900mm Z軸110mm

最大工件厚度:≤150mm（Z軸底部與工作臺間距）

滑動單元:X軸Φ25圓軌 Y軸Φ25支撐圓導軌 Z軸Φ16圓軌

傳動單元:三軸采用全新臺灣進口TBI 1605滾珠絲桿

四軸旋轉軸：中心高65mm,配K11 80卡盤，標配三爪，可選配四爪卡盤。最大旋轉直徑125mm,減速比1：6 。重7KG

尾座：中心高65mm,可伸縮最大長度50mm，側面有可調式緊定扳手。用進口CNC精密加工而成，重達2KG，超強夾緊，堅固耐用，與市面上的部分小型尾座有本質上的區別.

【電控部分】

步進電機:全新57型加長5.6A高速電機準精度聯軸器

最大空行速度:≤10000mm/分鐘

雕刻速度:50～8000mm/分鐘

重復定位精度:≤0.03mm

主軸:昌盛牌800W/1500W/2200W變頻4個軸承電機，超低噪音，高精（徑向跳動≤0.01mm）,ER20夾頭，配3.175mm和6mm夾心各一個

轉速:2000～24000轉/分鐘

冷卻方式:雙水泵循環冷卻、自動噴淋切削系統(含水泵）

變頻裝置：內置知名品牌正品安華 1500W/2200W，600HZ變頻器

步進電機驅動:采用正品雷賽雕刻機專用驅動器，非市面上仿雷賽驅動。伺服純正法精密電流控制技術，導角度恒力矩高細分型，最大驅動電流5.6A，128細分。

系統：標配維宏系統，贈高速維宏卡一張，如選擇MACH3系統，可立減600元。

步進驅動電源:品牌開關電源，五年質保。

輸入電壓：AC220V（可定做110V）

光機凈重:134Kg

全套重量:木箱包裝146KG。

木箱包裝尺寸：123*85*44cm

溫馨提示：

1)可兼容Mach3/維宏/TYPE3/ArtCAM/文泰等多種CAD/CAM設計制作軟件

2)指令格式：G代碼（tap,nc,ncc,text）

3)用戶需自配帶并口電腦一臺

全套包括：雕刻機一臺，配套電控箱一臺，光盤（含Mach3等相關雕刻軟件）工具盒包含(刀具5把，夾心一個，M6純正304不銹鋼螺絲8個，螺母8個，壓板8個，內六角扳手1套，水泵1個，對刀儀1個)，并口數據線一根，電源線一根。用戶只需自備電腦即可。全套備齊，到手即用。

雕刻機第四軸（A軸，旋轉軸，數控分度頭）帶三爪卡盤
卡盤型號：K11 80MM三爪定心卡盤
中心高度：65MM
輸出軸徑：20MM
角度：0.3度/步
減速比：6：1（同步帶減速方式）
步進電機：二相57步進電機（國產品牌全新快速電機）
配件：總反爪一副和扳手(如圖)
尺寸：長210mm*寬168mm*高110mm
重量：5.6KG

雕刻機第四軸（A軸，旋轉軸，數控分度頭）配件尾座
中心高度：65mm
伸縮行程：50MM
尺寸：長200mm*寬90mm*高90mm
配件：帶軸向鎖緊扳手(如圖)
重量：1.9KG
