什么是AHD硬盤車載錄像機；AHD意思為模擬高清解析度是基于AHD協議采用模擬同軸電纜傳輸。通常把物流分辨率達到720P以上稱為高清，720P像素大概約等于130W，所以又稱為百萬高清硬盤車載錄像機，AHD分辨率可調成720P和960P格式。

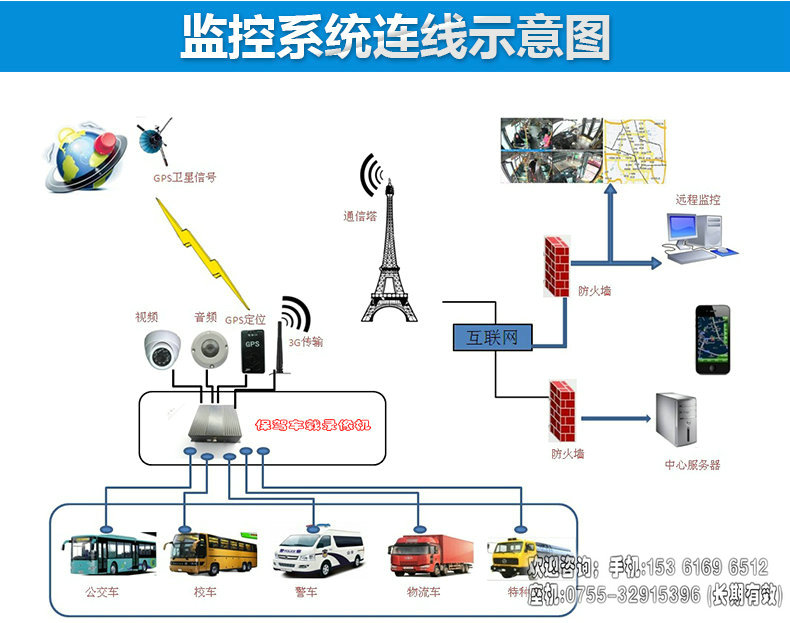

AHD車載視頻監控由5部分組成，采集部分主要是用的是車載攝像頭和拾音器對外部和駕駛室內的環境變化視頻和聲音采集；第二部分；傳輸部分，通過視頻同軸數量有采集攝像機或者拾音器采集的信號傳輸?shù)较聜€(gè)部件，第三部分，壓縮解壓存儲設備，顧名思義進行的最后的處理壓縮解壓工作。第四部分；顯示部分。第五部分是是4g/3g車載錄像機涉及到的后端控制器。
AHD硬盤車載錄像機是專門為車載視頻監控開發高性價比，功能擴展性強的設備，百萬高清硬盤車載錄像機采用海思3520D和嵌入式Linux平臺開發，結合了IT和先進的H.264視頻壓縮/解壓技術，AHD硬盤車載錄像機（百萬高清錄像機）可實現4路CIF,HD1和D1 720P格式的音視頻錄像機。使用的硬盤可使用2T的存儲硬盤。
更多使用疑問歡迎咨詢
AHD硬盤車載錄像機產品規格列表
|
項目 |
設備參數 |
性能指標 |
|
系統
|
操作語言 |
多過語言 可定制 |
|
操作界面 |
圖形化菜單操作界面（OSD菜單） |
|
|
密碼安全 |
用戶密碼、管理員密碼兩級管理 |
|
|
視頻 |
視屏輸入 |
4路復合視頻輸入 |
|
視屏輸出 |
單路復合視頻輸出 |
|
|
視屏顯示 |

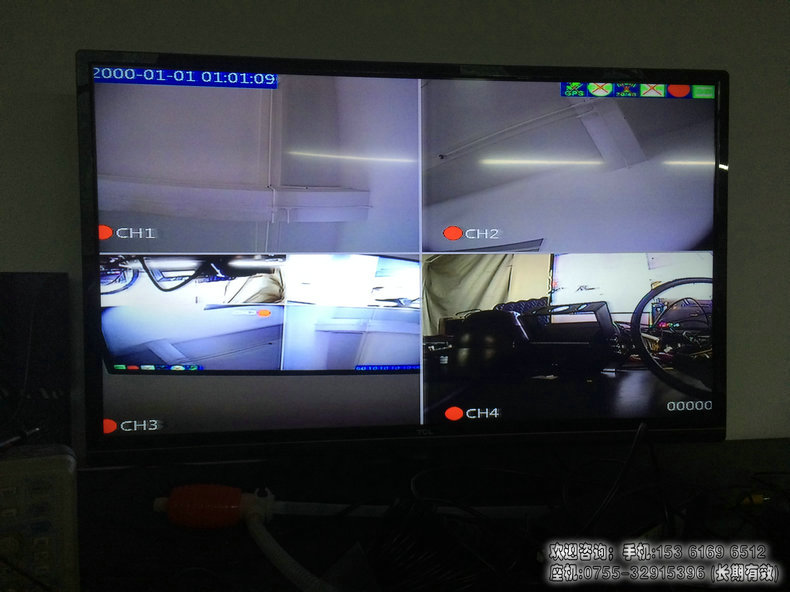

單畫面、四畫面顯示 |
|
|
視屏標準 |
PAL制式、NTSC制式 |
|
|
圖象壓縮 |
H.264 Main profile |
|
|
音頻 |
音頻輸入 |
4路音頻輸入 |
|
音頻輸出 |
單路音頻輸出 |
|
|
錄音方式 |
聲音與視頻同步錄制 |
|
|
圖像處理 及存儲
|
圖像格式 |
CIF/HD1/D1可選 |
|
視頻流標準 |
ISO14496-10 |
|
|
視頻碼率 |
CIF: 1024Kbps ~ 128Kbps，5級畫質可選，１級畫質最高，5級最低 HD1: 2048Kbps ~ 380Kbps，5級畫質可選，１級畫質最高，5級最低 D1: 2048Kbps ~ 400Kbps，5級畫質可選，１級畫質最高，5級最低 |
|
|
音頻碼率 |
8KB/s |
|
|
數據存儲 |
支持128GB的SD卡或2TB硬盤 |
|
|
報警 |
報警輸入 |
4個報警輸入，4V以下為低電平報警，4V以上為高電平報警 |
|
通信接口 |
RS232接口 |
支持1個RS232接口 |
|
配套軟件 |
PC端回放分析 |
在PC端回放視頻文件，同時對文件中的車輛信息進行分析 |
|
軟件升級 |
本機支持通過SD卡升級 |
|
表2：AHD硬盤車載錄像機基本電氣參數列表
|
項目 |
工作參數 |
說 明 |
|
電源輸入 |
8—48V |
輸入電壓為＋8V～＋48V，電壓長期低于8V，設備自動關機，進入保護模式。 |
|
電源輸出 |
12V |
輸出電壓12V（+/-0.2V），最大電流3A。 |
|
車鑰匙信號 |
≤8V |
車鑰匙關閉。 |
|
≥9V |
車鑰匙打開。 |
|
|
視頻輸入阻抗 |
75Ω |
每路視頻輸入阻抗均75Ω。 |
|
視頻輸出電壓 |
2Vp-p |
輸出一個2Vp-p的CVBS模擬信號，顯示設備輸入阻抗需75Ω阻抗匹配。 |
|
I/O接口 |
0—4V |
為低電平報警。 |
|
4V以上 |
為高電平報警。 |
|
|
SD卡接口 |
1個SD卡 |
1． 兼容市面常見品牌。最大支持64GB. 2．SD卡存儲文件，支持錄像和系統升級等。 |
|
工作溫度 |
-40℃-80℃ |
指的是通風良好條件下的環境溫度。 |

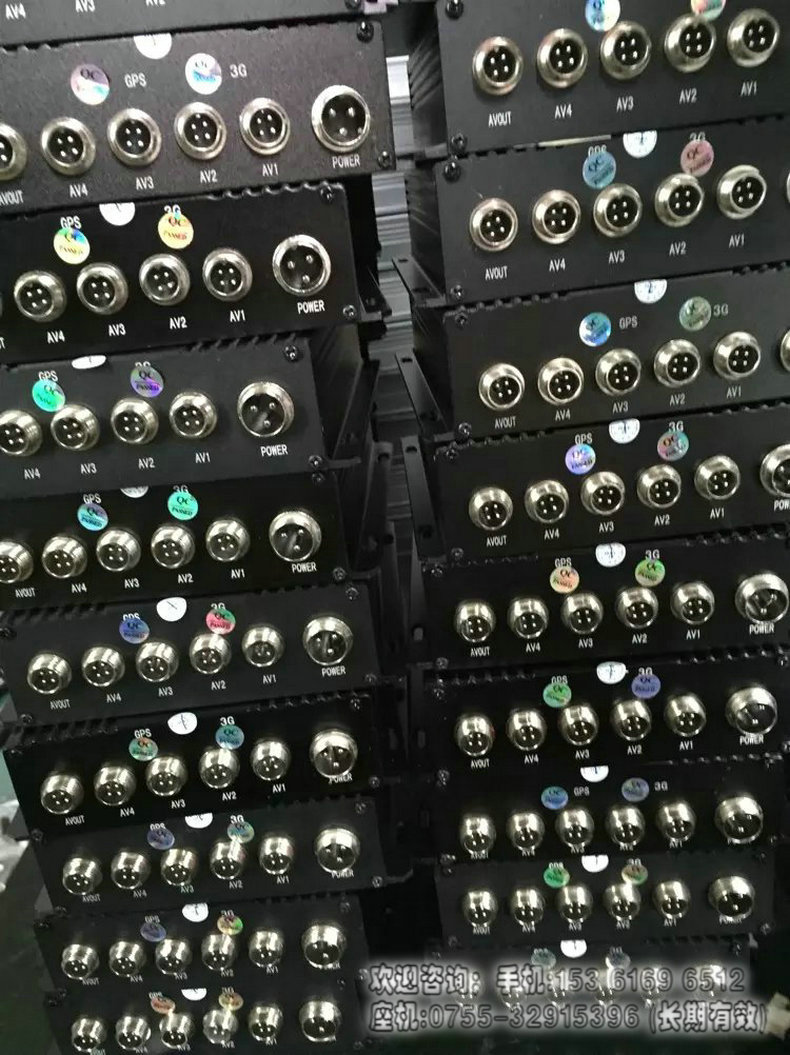

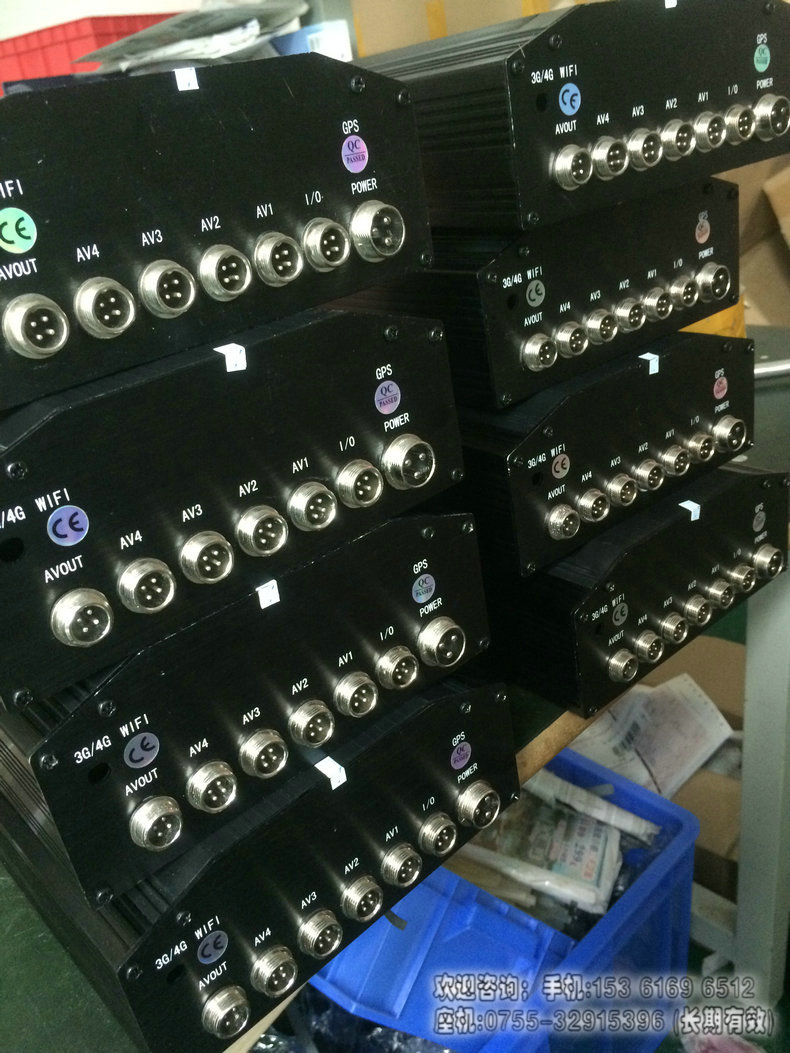

后面板接口定義
|
接 口 |
名 稱 |
說 明 |
|
POWER接口 |
POWER |
電源輸入接口，可接DC8-36V |
|
視頻輸出接口 |
Video out |
視頻輸出接口 |
|
音頻輸出接口 |
Audio out |
音頻輸出接口 |
|
RS232/ALARM接口 |
RS232 |
串口通訊和報警接口 |
|
音視頻輸入接口 |
CAM1,CAM2,CAM3,CAM4 |
1腳為電源正極(+12V),2腳為地(GND),3腳為音頻輸入,4腳為視頻輸入 |
