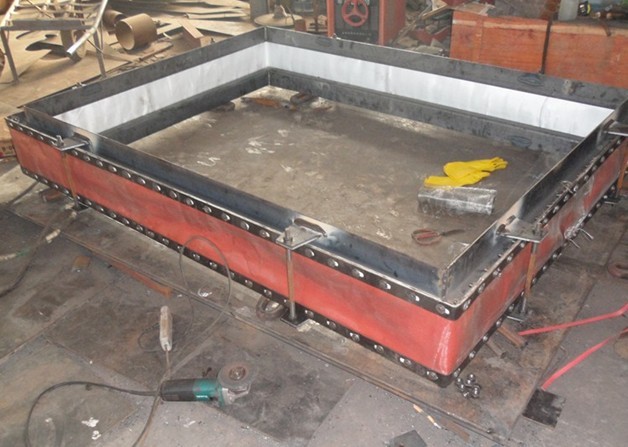

值得信賴的管道補償器生產廠家銷售熱線:13582724391 張經理 管道補償器生產廠家哪家好?優選泰拓管道防腐保溫有限公司質量好價格優,您若有心合作請拿起您的手機致電我們將根據您需求的管道補償器具體規格報價,選擇泰拓讓您無后顧之憂,就我個人多年的實際經驗還是希望廣大用實地考察一下,看一下公司的生產模式,千萬不要僅憑價格就去否定一個廠家 。
產品軸向補償量：18mm-400mm 一、型號示例 舉例：0.6TNY500TF 表示：公稱通徑為Φ500，工作壓力為0.6MPa，(6kg/cm2)波數為4個，帶導流筒，碳鋼法蘭連接的內壓式波紋補償器。 二、使用說明： 內壓式波紋補償器主要用于補償軸向位移，也可以補償橫向位移或軸向與橫向的合成位移，具有補償角位移的能力，但一般不應用它來補償角位移。 三、內壓式波紋補償器對支座作用力的計算： 內壓推力：F=100·P·A 軸向彈力：Fx=Kx·（f·X） 橫向彈力：Fy=Ky·Y 彎 矩：My=Fy·L 彎 矩：Mθ=Kθ·θ 合成彎矩：M=My+Mθ 式中：Kx：軸向剛度N/mm X：軸向實際位移量mm Ky：橫向剛度N/mm Y：橫向實際位移量mm Kθ：角向剛度N·m/度 θ ：角向實際位移量度 P：工作壓力MPa A：波紋管有效面積cm2(查樣本) L：補償器中點至支座的距離m 四、應用舉例： 某碳鋼管道，公稱通徑500mm，工作壓力0.6MPa，介質溫度300°C，環境溫度-10°C，補償器安裝溫度20°C，根據管道布局（如圖），需安裝一內壓式波紋補償器，用以補償軸向位移X=32mm，橫向位移Y=2.8mm，角向位移θ=1.8度，已知L=4m，補償器疲勞破壞次數按15000次考慮，試計算支座A的受力。 解：（1）根據管道軸向位移X=32mm。 Y=2.8mm。 θ=1.8度。 由樣本查得0.6TNY500×6F的軸向位移量X0=84mm， 橫向位移量：Y0=14.4mm。角位移量：θ0=±8度。 軸向剛度：Kx=282N/mm。橫向剛度：Ky=1528N/mm 。 角向剛度：Kθ=197N·m/度。 通用型波紋補償器連接方式分為法蘭連接和焊接兩種。通用型波紋補償器主要用于補償軸向位移，也可補償橫向位移或軸向與橫向合成位移，具有補償角位移的能力，但一般不應用它補償角位移。 通用型波紋補償器安裝和使用要求 1、通用型波紋補償器在安裝前應先檢查其型號、規格及管道配置情況，必須符合設計要求。 2、對帶內套筒的補償器應注意使內套筒子的方向與介質流動方向一致，鉸鏈型補償器的鉸鏈轉動平面應與位移轉動平面一致。 3、需要進行“冷緊”的補償器，預變形所用的輔助構件應在管路安裝完畢后方可拆除。 4、嚴禁用通用型波紋補償器變形的方法來調整管道的安裝超差，以免影響補償器的正常功能、降低使用壽命及增加管系、設備、支承構件的載荷。 5、通用型波紋補償器安裝過程中，不允許焊渣飛濺到波殼表面，不允許波殼受到其它機械損傷。 6、管系安裝完畢后，應盡快拆除通用型波紋補償器上用作安裝運輸的黃色輔助ding位構件及緊固件，并按設計要求將限位裝置調到規ding位置，使管系在環境條件下有充分的補償能力。 7、通用型波紋補償器所有活動元件不得被外部構件卡死或限制其活動范圍，應保證各活動部位的正常動作。 8、水壓試驗時，應對裝有通用型波紋補償器管路端部的次固定管架進行加固，使管路不發生移動或轉動。對用于氣體介質的補償器及其連接管路，要注意充水時是否需要增設臨時支架。水壓試驗用水清洗液的96氯離子含量不超過25PPM。
