S650高性能安全強化的網絡時間服務器
特點
●相對UTC(USNO)<15納秒均方根
●<1×10-12頻率準確度
●帶獨特創新的FlexPort技術的模塊化定時架構
●標準時間輸入輸出信號（IRIG B,10MHz，1PPS等）
●四個千兆以太網標準端口，都帶NTP硬件時間戳專利技術

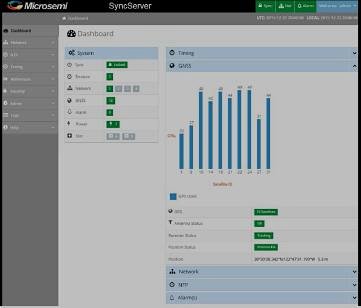

●高度密碼保護的基于網絡的管理界面
●-20℃～65℃操作溫度，符合抗沖擊和振動要求
●IPv6/IPv4支持所有網絡端口
●銣原子鐘或OCX0振蕩器可選的升級選件
●兩個供電選件
●支持PTP和GLONASS，不需要額外的硬件
主要優點
●FlexPort定時技術經濟有效地添加了創新的任何信號任何連接頭技術，節省了傳統固定信號模塊/BNC浪費的空間
●多個千兆以太網端口可使網絡配置和適應更容易
●可靠結實的設計
●具備安全強化的網絡特點來滿足嚴格的信息應用
性能指標
GNSS接收器/天線
72路并行GNSS接收器
GPS時間可跟蹤到UTC(USNO)
采集時間：30秒（冷開機）
線纜長度：可長到900英尺（275米），看下面的選配件
時間準確度
1PPS輸出相對于UTC(USNO)小于15納秒均方根
鎖定到GNSS一天以后；在正常環境下評估（<±5℃），GR-2830中定義的
振蕩器老化（每月）
標準：±1e-7
OCXO：±5e-9
Rb：±1e-10
持續操作一月以后
自由運行準確度
自由運行一天
標準振蕩器：400微秒
OCXO振蕩器：25微秒
銣振蕩器：＜1微秒
鎖定到GNSS三天以后，在正常環境下評估（<±5℃），在GR-2830定義
輸出頻率的準確度和穩定度
鎖定到GNSS一天以后
準確度：<1×10-12@1天
網絡協議：key管理協議可以分別禁止，PORT1可用于管理和時間協議，PORT2,3和4僅用于時間協議
NTP：SMTP轉發
NTP Unicast，Autokey：SSHv2
MD5：IPv4/IPv6
SNTP：可記錄1～8個服務器
SNMP v2c，v3：
自定義MIB：
DHCP/DHCPv6：
TACACS+：
LDAPv3：
RADIUS：
HTTPS/SSL
NTP服務器性能
每秒響應10000個NTP請求，同時保持與參考時間源相關的準確度
Stratum 1 via GNSS：相對于UTC的5微秒服務器時間戳準確度、15微秒（典型值），一個標準方差。所有的NTP時間戳都有內部非對稱硬件補償?shù)难訒r。準確度包含在網絡端口測到的進出服務器的所有NTP包分組延時。同步服務器很容易就支持幾千個NTP客戶機。
NTP反射器選件：每秒120000個NTP客戶機模式3請求。所有NTP分組包都具有與時鐘準確度一樣的硬件時間戳。所有非NTP分組包在帶寬限制的基礎上提供給CPU。NTP反射器作為安全協議許可選配件的一部分。
機械/環境規格
尺寸：4.4厘米×43.8厘米×40.3厘米
供電：110/220VAC,50～60Hz，65瓦
可選第二供電
操作溫度：不帶銣：-20℃～65℃
帶銣：-5℃～55℃
儲存溫度：-40℃～85℃（IEC 60068-2-1Ab）（低溫），IEC60068-2-2Bb（高溫），IEC 60068-2-14Nb（溫度改變）IEC60068-2-78Cb（儲存濕度），IEC 60068-2-30Db（濕度凝結）
操作濕度：≤95%，不冷凝，IEC 60068-2-78Cb，IEC 60068-2-30Db
證書：FCC Part15，A類，CISPR22，A類，UL/CSA 60950-1，IEC 60950-1，EN 60950-1，PSE，VCCL，RoHS6/6
重量：12.5鎊（5.7千克）
總包裝重量：16.3鎊（7.4千克）
沖擊和振動
操作：ETSI EN-300 019-2-3，MiL-Std-810G
儲存：IEC 60068-2-6Fc（正弦分布）
Mil-Std-810G，figure 514.6C-3
運輸
彈動：IEC 60068-2-27Ea（沖擊18g）
振動：IEC 60068-2-64Fh（隨機分布）
包裝跌落：IEC 60068-2-31 Ec
地震動：EN300 019-2-3
NEBS GR-63-CORE
前面板
顯示屏：清晰高分辨率160×32真空熒光屏
鍵盤：0～9數字、上下左右、確認、清除、時間、狀態、菜單、鍵盤鎖定
LED（三色 綠/紅/橙）
同步：時間參考狀態
網絡：網絡連接狀態
報警：故障狀態
后面板
網絡：四個RJ-45 100/1000Base-T 以太網端口，速度/雙工：自動，100/1000全速
串行數據/定時：NMEA-0183;ZDA/GGA/GSV/RMC消息；NENA 04-002消息；DB9母 RS232,用戶可選的速率到115.2kbps
1PPS-Out：BNC,上升沿定時，TTL到50Ω負載上
GNSS：BNC L1，1575MHz
控制臺：DB9母，RS-232
報警繼電器：單刀單擲，最大300mA 32V
供電：IEC 60320 C14連接頭，可選第二供電/連接頭，無損傷切換
時間輸入/輸出模塊（090-15201-0006）
輸入BNC頭 輸出BNC頭
配置 J1 J2 J3 J4 J5 J6 J7 J8
標準 IRIG B 10MHz IRIG B 10MHz IRIG B004 1PPS Off Off
AM 12或 1PPS AM 134 DCLS
FlexPort IRIG B124 1MHz FlexPort J3～J8軟件可設置的BNC輸出口（通過網絡接口配置）
選件 IRIG B004 5MHz a）脈沖：
IRIG B120 10MHz I）固定速率：10/5/1MPPS,100/10/1kPPS，100/10/1/0.5PPS
IRIG B000 II）可設置周期：100納秒～2秒，步進值10納秒
IEEE-1344 b） 時間碼：IRIG B 000/004/1344 DCLS,120/124/1344 AM
1PPS c） 正弦：1/5/10MHz
10MPPS
信號電平
IRIG輸入
AM:比率2:1～3.5:1
幅度：1V～8Vpp，到50Ω負載上
IRIG輸出
AM：比率10:3，幅度：3.5±0.5Vpp，到50Ω負載上
DCLS:<0.8V低電平，>2.4V高電平，輸出阻抗50Ω
1PPS輸入
上升沿有效，TTL到50Ω負載上
速率/脈沖/1PPS輸出
上升沿定時，TTL到50Ω負載上
1,5,10MHz輸入
正弦波，1Vpp～8Vpp，到50Ω負載上
1,5,10MHz輸出
正弦波，2.6Vpp到50Ω負載上
10MPPS輸入
邏輯0小于1V，邏輯1大于2V，到50Ω負載上
輸出穩定度（10MHz）
（僅在10MHz輸出測量）模塊
振蕩器 標準 OCXO 銣
1秒 <1E-9 <1E-9 <2E-10
10秒 <2E-10 <5E-11 <3E-11
100秒 <1E-11 <5E-11 <3E-11
1000秒 <1E-11 <7E-12 <5E-12
10000秒 <1E-12 <7E-13 <5E-13
選配件
定時輸入/輸出模塊
FlexPort選件，可以在定時I/0模塊BNC頭上使能軟件可選擇的信號
安全強化的NTP反射器、RADIUS、LDAP、TACACS+、NTP Autokey的安全許可升級選件
雙供電（帶雙連接頭）
銣或OCXO振蕩器選件
天線、線纜、避雷器、在線放大器等在選配件手冊中有說明文檔。
Domain TimeII時間客戶機、服務器和管理軟件，以便通過windows網絡來分配管理監視時間
美國Microsemi Frequency & Time Corp. 公司
