深圳市志愷科技有限公司，咨詢電話：18820963720王小姐
激光氙燈基本故障診斷：
1、氙燈無法正常預燃
(1)測量燈兩端是否有電壓，并檢查燈的連接是否正確，兩路燈線的兩個正極與兩個負極絕對不能交叉連接。
(2)若測量燈的兩端無電壓，按照下列步驟診斷：
a. 檢查點火板上的插件是否松動，插件上的連接線是否斷開。
b. 檢查840V變壓器上的保險管是否開路。
c. 檢查整流二極管是否短路或者開路。
d. 檢查限流電阻是否開路(1.8k/50W×4)。
(3)若測量等的兩端有電壓，按照下列步驟診斷：a. 檢查點火板上的分壓電阻是否開路。
b. 檢查點火板上的濾波電容是否完好。
c. 檢查8uf/630V電容是否完好。
d. 檢查J5繼電器是否有動作。
e. 檢查隔離二極管是否短路或軟擊穿。
(4)檢查氙燈是否完好，互換氙燈進行預燃比較。
2、氙燈可預燃，但不能維持
(1)檢查氙燈兩端的連接線是否松動。
(2)檢查隔離二極管是否短路或軟擊穿。
(3)檢查J7繼電器是否有動作。
(4)檢查IGBT放電電路的相關器件。
(5)檢查電流傳感器連接線有無松動。
(6)檢查IGBT驅動板上的電壓和連接線是否松動。（E、G極電壓6v左右）
3、開始正常出激光之后激光越來越弱
(1)電壓緩升繼電器J4是否吸合。
(2)檢查延時繼電器是否正常接通。
4、工作中突然有一只燈熄滅
(1)檢查該燈是否老化或損壞。
(2)檢查氙燈電極的電壓是否正常（應在200V左右）。
(3)檢查預燃電路中的限流電阻是否增大（8kΩ）。
(4)換氙燈進行比較

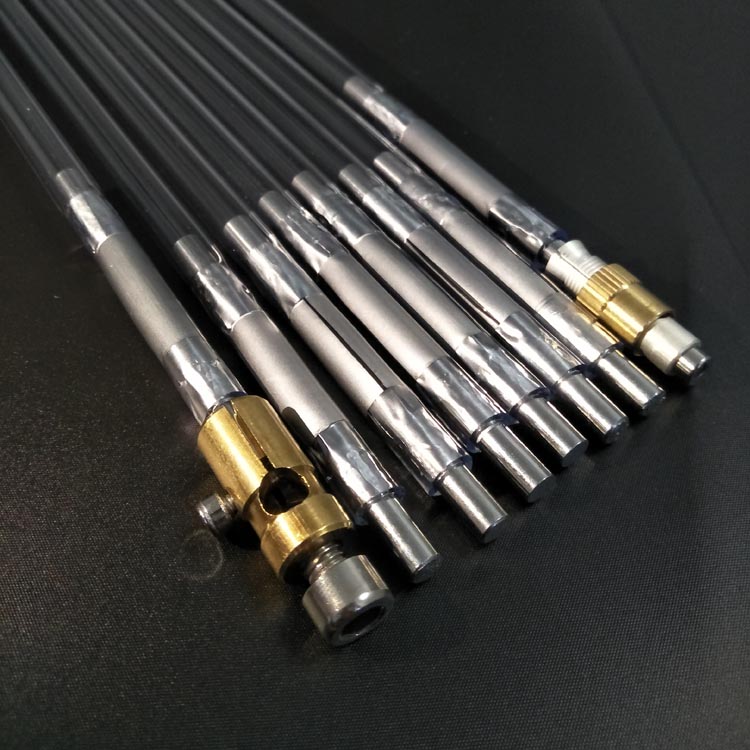

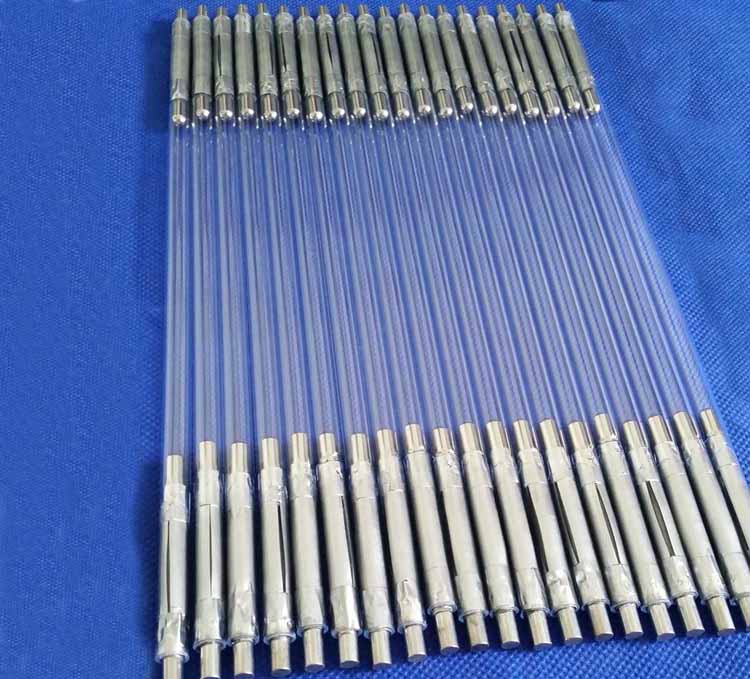

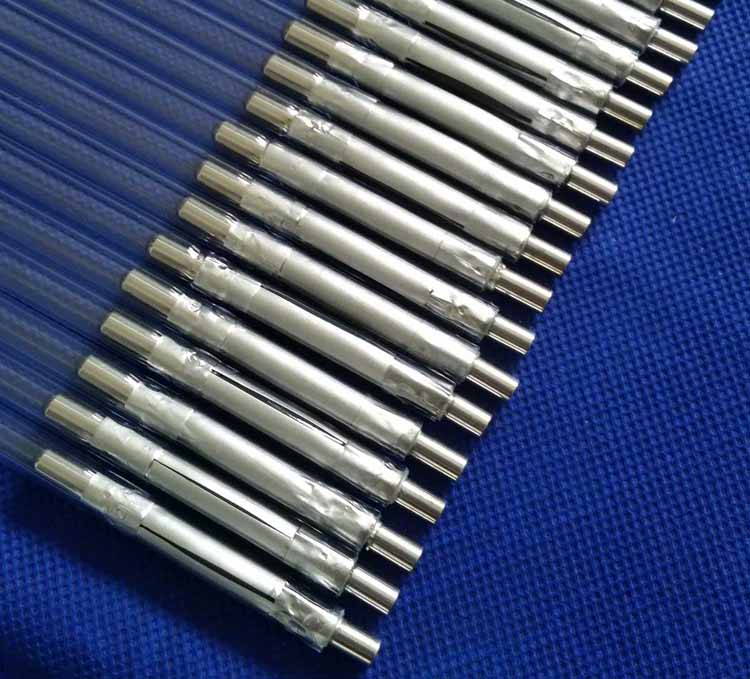

脈沖氙燈，一般由密封在石英玻璃管內的兩個儲存電能的金屬電極組成，燈管經過高真空處理后充有氙氣，以脈沖放電方式輸出脈沖光的氣體放電燈。
脈沖氙燈被廣泛用于激光雕刻機、激光焊接機、激光打孔機，激光美容機。脈沖氙燈選擇優質濾紫外線石英管作為燈管材料，以高質密度釷鎢，鋇鎢或者鈰鎢電極為氙燈的電極，具有負載能力強，泵浦效率高，激光光束質量好，壽命長等特點。
|

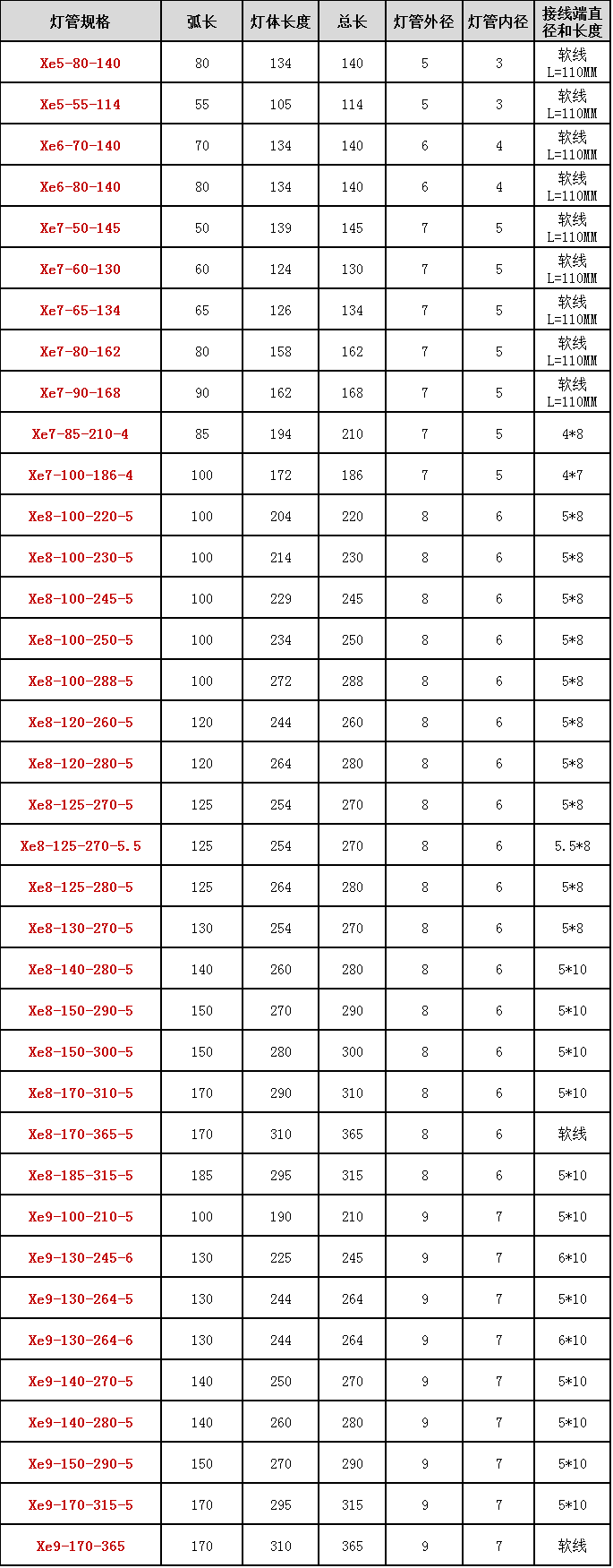

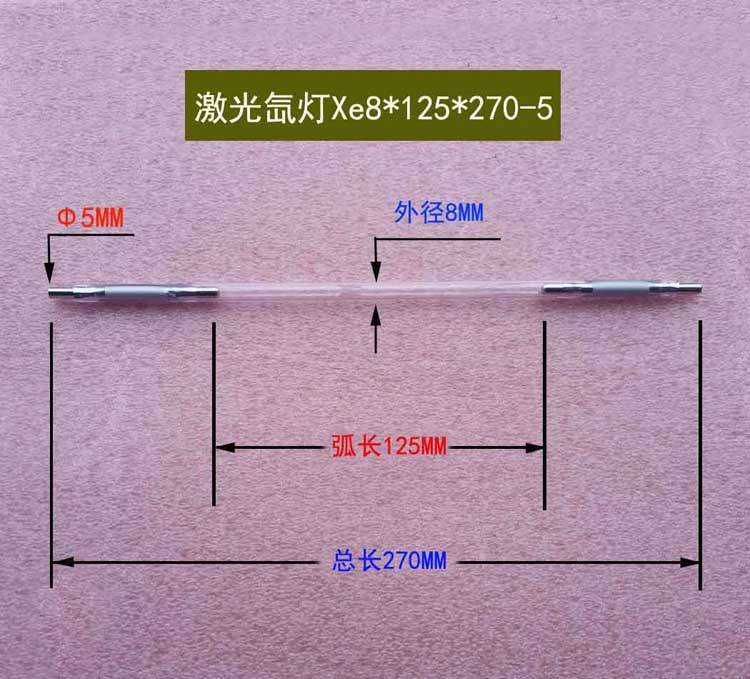

燈管規格 |
弧長mm |
燈體長度 |
總長 |
燈管外徑mm |
燈管內徑mm |
接線端直徑和長度 |
平均壽命 |
|
X5-80-140 |
80 |
134 |
140 |
5 |
3 |
軟線L=110MM |
>106 |
|
X5-55-114 |
55 |
105 |
114 |
5 |
3 |
軟線L=110MM |
|
|
X6-70-140 |
70 |
134 |
140 |
6 |
4 |
軟線L=110MM |
|
|
X6-80-140 |
80 |
134 |
140 |
6 |
4 |
軟線L=110MM |
|
|
X7-50-145 |
50 |
139 |
145 |
7 |
5 |
軟線L=110MM |
|
|
X7-60-130 |
60 |
124 |
130 |
7 |
5 |
軟線L=110MM |
|
|
X7-65-134 |
65 |
126 |
134 |
7 |
5 |
軟線L=110MM |
|
|
X7-80-162 |
80 |
158 |
162 |
7 |
5 |
軟線L=110MM |
|
|
X7-90-168 |
90 |
162 |
168 |
7 |
5 |
軟線L=110MM |
|
|
X7-85-210 |
85 |
194 |
210 |
7 |
5 |
4*8 |
|
|
X7-100-186 |
100 |
172 |
186 |
7 |
5 |
4*7 |
|
|
X8-100-220 |
100 |
204 |
220 |
8 |
6 |
5*8 |
|
|
X8-100-230 |
100 |
214 |
230 |
8 |
6 |
5*8 |
|
|
X8-100-245 |
100 |
229 |
245 |
8 |
6 |
5*8 |
|
|
X8-100-250 |
100 |
234 |
250 |
8 |
6 |
5*8 |
|
|
X8-100-288 |
100 |
272 |
288 |
8 |
6 |
5*8 |
|
|
X8-120-260 |
120 |
244 |
260 |
8 |
6 |
5*8 |
|
|
X8-120-280 |
120 |
264 |
280 |
8 |
6 |
5*8 |
|
|
X8-125-270 |
125 |
254 |
270 |
8 |
6 |
5*8 |
|
|
X8-125-280 |
125 |
264 |
280 |
8 |
6 |
5*8 |
|
|
X8-130-270 |
130 |
254 |
270 |
8 |
6 |
5*8 |
|
|
X8-140-280 |
140 |
260 |
280 |
8 |
6 |
5*10 |
|
|
X8-150-290 |
150 |
270 |
290 |
8 |
6 |
5*10 |
|
|
X8-150-300 |
150 |
280 |
300 |
8 |
6 |
5*10 |
|
|
X8-185-315 |
185 |
295 |
315 |
8 |
6 |
5*10 |
|
|
X9-130-245 |
130 |
225 |
245 |
9 |
7 |
6*10 |
|
|
X9-130-264 |
130 |
244 |
264 |
9 |
|
6*10 |
可根據用戶需要設計定制，出樣生產。
