儀器設備專用節能型MLV20100加工中心參數表
|
項 目
|
單位
|
MLV20100加工中心
|
|
行程
|
X軸行程
|
mm
|
2000
|
|
Y軸行程
|
mm
|
1000
|
|
Z軸行程
|
mm
|
800
|
|
工作臺
|
工作臺尺寸
|
mm
|
2200×1000
|
|
工作臺最大承重
|
kg
|
1800
|
|
T型槽(槽數×寬度×間距)
|
mm
|
5-22-185
|
|
主軸
|
主軸錐孔
|
|
BT50
|
|
主軸功率
|
kW
|
26
|
|
主軸最高轉速
|
rpm
|
6000
|
|
進給
|
快速移動(X/Y)
|
mm/min
|
15000
|
|
快速移動(Z)
|
mm/min
|
12000
|
|
切削進給
|
mm/min
|
1-5000
|
|
進給電機
|
NM
|
27/30/30
|
|
主軸距離
|
主軸鼻端至工作臺面距離
|
mm
|
160-960
|
|
主軸中心至立柱導軌面距離
|
mm
|
1050
|
|
daoju
|
最大daoju直徑
|
mm
|
Φ112/Φ200
|
|
最大daoju長度
|
mm
|
300
|
|
最大daoju重量
|
kg
|
18
|
|
精度
|
定位精度
|
mm
|
±0.01
|
|
重復定位精度
|
mm
|
±0.0075
|
|
機床重量（約
|
kg
|
17000
|

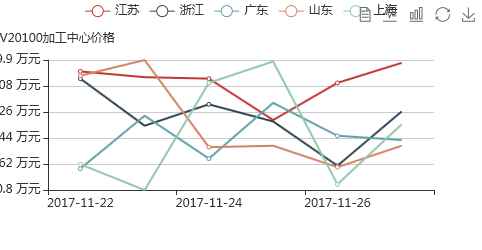

近一周儀器設備專用節能型MLV20100加工中心價格表
產品信息來源：成海MLV20100加工中心-http://www.skjgzx.org/cnc/MLV20100.html
MLV20100加工中心相關參考信息-高速加工中心控制系統
CNC控制系統是高速
加工中心的重要組成部分，它在很大程度上決定著機床加工的速度、精度和表面質量。因此，對于加工模具自由曲面的高速機床，數控系統的性能具有特別重要的意義。
加工高精度自由曲面時，由微段直線和圓弧構成的daoju軌跡造成龐大的零件程序，這些數據流需要由機床控制系統來儲存和處理，因此，程序段處理時間的長短是決定CNC控制系統工作效率的重要指標。目前，高檔CNC控制系統的程序段處理時間一般可達0.5ms（如海德漢的iTNC530數控系統），而個別數控系統的程序段處理時間已縮短到0.2～0.4ms。
應用于模具高速加工的現代CNC數控系統，除了具有為確保高速進給速度所必要的很短程序處理時間外，還應具有Nurbs和樣條插補功能，并能以納米的分辨率進行工作，以便在高速加工的情況下獲得高的加工精度和表面質量。
目前，高檔的數控系統也都能與不同廠家的CAD/CAM系統進行連接，數據從CAD/CAM系統經以太網以很高的速度傳送到控制系統上。CAD/CAM集成到控制系統上，在很大程度上能使模具復雜輪廓的加工獲得良好的效果，并對縮短調整時間和編程時間做出十分重要的貢獻。
在上述所引述的五軸高速機床上，除R歞er公司是采用自己開發的數控系統外，其它主要是采用了西門子的840D和海德漢公司的iTNC530數控系統。
