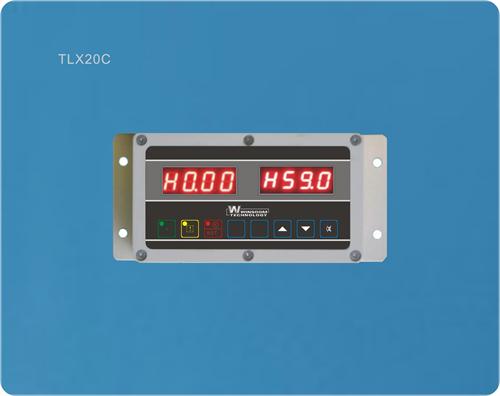

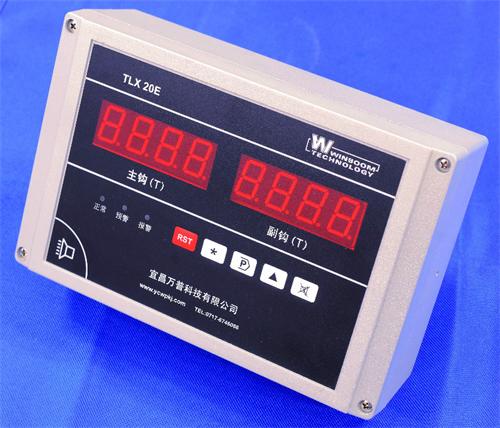

TLX型起重機械稱重儀

概述

    TLX型起重量限制器是由MS51單片機系統為核心組成的一種智能化儀器，是專門用于測量、顯示和控制橋吊、龍門吊、門式起重機等各類吊車等起重設備起重量的自動化測控儀器。用它可以實現起重設備起重量指示數字化及載荷控制自動化，是起重設備不可缺少的現代化設備。

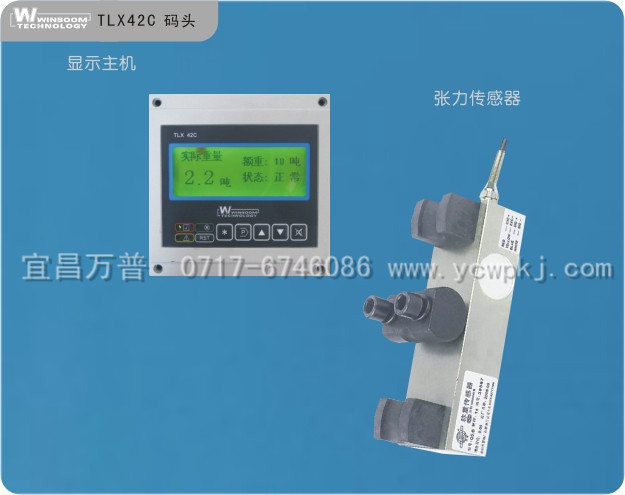

    TLX型起重量限制器是由智能測控儀表、荷重檢測傳感器二部分組成。智能測控儀表采用ＡT89Ｃ52單片機及相應的外圍路組成，顯示部分采用4.2寸液晶顯示。荷重檢測傳感器采用A級高精度、壽命長并自帶溫度和零點補償的荷重傳感器。可廣泛應用于如水利、冶金、化工、造紙、礦山、港口機械等各行業的測量定位場合。

二、主要功能

• 本產品融電子技術、微電腦技術、起重機械技術為一體。其主要功能如下：
• 能夠自動檢測起重設備荷重信號并輸入儀表進行微機處理；
• 儀表能顯示預先設定的各種工況參數。如：超載、滿載等；
• 系統能自動對起重設備的性能參數進行連續采樣，實時跟蹤，微電腦進行運算、比較、判斷，隨時發出聲光報警，顯示各參數的同時，并切斷起重機向危險方向運行的回路，同時允許其向安全方向運行，從而實現安全自動控制；
• 參數輸入時有防抖動延時功能，對數據掉電保持功能,存貯的數據可保持10年；
•  密碼設定功能, 防止參數誤設定；
• 主機通用性好，在不改變主機的情況下，只要將軟件加以修改，就能夠滿足各種類型起重機機械的要求，便于批量生產，滿足了各種工況無級報警要求；

三、技術參數

1、測量功能

    測量范圍：0T～99.99T（可調）

    分辨力：0.1T

    傳輸距離：不大于300m

2、顯示功能

3、報警控制功能

    當起升超過額定重量時，能自動報警并切斷起升向危險方向運動的回路，但允許其向安全方向動作；

4、工作方式

     連續工作；

5、使用條件：

     工作環境溫度： －20℃～60℃

     工作環境濕度： 20～90%RH（不能結露）

     工 作 電  壓：  交流220V ±15%   直流DC24V  ±15%

     振        動：  加速度≤5g(g為重力加速度)

     預置輸出接點容量：220VAC 10A

     整 機 功  耗：  小于10W
