日欣凈化GLYC-50液壓油增強高粘度油過濾機濾油機廠家
一、前言
1.高粘度油過濾機內容概述：
-
產品介紹
-
技術參數
-
性能特點
-
應用領域
-
工作原理
-
相關鏈接
-
執行標準
-
日欣凈化汽機抗燃油 3.系統概述
2.高粘度油過濾機的特點：
-
吸油口粗過濾器保護油泵，并延長主過濾器的使用壽命。
-
特別適合高粘度油的加注和過濾。
-
精過濾器可根據用戶的不同需要，選擇不同的精度，達到所需要的要求。
-
管路設有溢流保護裝置，可有效保護液壓系統的安全。
-
泵后設有兩級精過濾器，使油液快速達到很高的清潔度。
-
本濾油機采用高粘度油專用泵，輸送流體平穩、無脈動、噪音低、振動小，有很強的自吸能力。
-
可過濾多種腐蝕性介質，使用溫度可達200℃。
-
采用熱繼電器保護，防止電機過載所造成的電機損壞。
3.高粘度油過濾機解決問題：
高粘度油的過濾主要需要克服流動性差，進油困難、過濾堵塞等幾大技術難題。通過高壓抽吸循環加熱技術，可使高粘度油液在盡快的速度升溫到60℃左右，提高油液流動性，然后通過多級過濾，實現對油液的凈化。
4.高粘度油過濾機的過濾應用：
-
高粘度潤滑油的加注；
-
高粘度潤滑油系統工作時的旁路過濾；
-
高粘度潤滑油的過濾；
日欣凈化GLYC-50o9n液壓油增強高粘度油過濾機廠家濾油機廠家
新鄉市日欣凈化設備有限公司www.guolvjinghua.com 倪經理 13782552710 QQ：943594225 email:rxjh68@qq.com
關鍵詞：
日欣凈化 GLYC-50 液壓油 增強 高粘度油過濾機
日欣凈化GLYC-50液壓油增強高粘度油過濾機濾油機廠家
二、正文

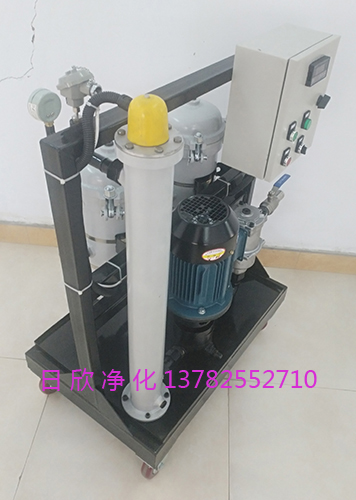

1.產品介紹
潤滑油粘度是指液體受外力作用移動時，分子間產生的內磨擦力的量度。是評定油品流動性的指標。粘度隨溫度的升高而降低。一般泛指常溫下粘度220至760CST的粘度范圍。
高粘度油濾油機是針對220~760#高粘度潤滑油、齒輪油、磨煤機油的凈化過濾設備。它廣泛用于機械、冶金、礦山、石油、化工、電力、鐵路等領域，對各種高粘度潤滑油品凈化。
新鄉市日欣凈化設備有限公司高粘度油過濾機系列型號：
-
GLYC-100
-
GLYC-40
-
GLYC-160
-
GLYC-25
-
GLYC-63
-
GLYC-50
日欣凈化GLYC-50液壓油增強高粘度油過濾機濾油機廠家
日欣凈化GLYC-50o9n液壓油增強高粘度油過濾機廠家濾油機廠家
新鄉市日欣凈化設備有限公司www.guolvjinghua.com 倪經理 13782552710 QQ：943594225 email:rxjh68@qq.com
2.技術參數
|
型號
|
GLYC-50
|
|
原始壓力損失MPa
|
≤0.2
|
|
額定流量L/min
|
50
|
|
粗過濾精度μm
|
100
|
|
精過濾精度μm
|
3、5、10、20、40
|
|
電 源
|
AC 380V三相，50Hz
|
|
濾芯更換壓差MPa
|
0.2
|
|
重量kg
|
240
|
|
外形尺寸mm LxBxH
|
1500x740x1020
|
|
電機功率kw
|
3.0
|
|
額定壓力MPa
|
1.0
|
|
推薦使用粘度cSt
|
10~760
|
|
使用溫度℃
|
5~80
|
注：*-過濾級數，A:一級精過濾，B:二級精過濾
**-過濾精度，如03為3微米
***-加熱模塊，省略：不帶加熱模塊，R:帶加熱模塊
****-油泵，省略：齒輪泵，LG： 螺桿泵
外形尺寸：
GLYC-25、40、50、63 外形圖
GLYC-100、160外形圖
日欣凈化GLYC-50o9n液壓油增強高粘度油過濾機廠家濾油機廠家
新鄉市日欣凈化設備有限公司www.guolvjinghua.com 倪經理 13782552710 QQ：943594225 email:rxjh68@qq.com
3.性能特點
設有三級過濾、輕便靈活、操作方便、超低價格、不用濾紙、不污染場地
-
提供最佳的性能和最緊湊的設計。
-
操作簡便，維護間隔長，低能耗，運行成本小，濾油效率高。
-
可方便的用于單獨抽油、注油、補油功能，以滿足現場使用要求。
-
該機小型輕便，結構緊湊，移動靈活。
-
油中機械雜質經過濾后達國家新油標準。
-
整機效率高，工作噪音低，壽命長。
-
采用優質濾材，納污量大、耐腐蝕、耐高溫，機械強度好，除雜質精度高。
4.應用領域
-
冶金：用于軋鋼機、連鑄機液壓系統的過濾及各種潤滑設備的過濾。
-
石化：煉油、化工生產過程中的產品及中間產品的分離及回收，液體凈化、磁帶、光盤及攝影膠片在制造中的凈化，油田注井水及天然氣除顆粒過濾。
-
機械加工設備：造紙機械、礦業機械、注塑機及大型精密機械的潤滑系統和壓縮空氣的凈化，煙草加工設備及噴涂設備的粉塵回收過濾。
-
汽車發動機及工程機械：內燃機用空氣濾、機油濾、燃油濾、工程機械、船舶、載重車用各種液壓油濾、柴油濾、水濾。
-
電子及制藥：反滲透水、去離子水的予處理過濾，洗凈液及葡萄糖的前處理過濾。
-
鐵路內燃機及發電機：潤滑油及機油的過濾。
-
火電及核電：氣輪機、鍋爐的潤滑系統、速度控制系統、旁路控制系統油的凈化，給水泵、風機及除塵系統的凈化。
-
紡織：聚脂熔體在拉絲過程中的凈化及均勻過濾，空壓機的保護過濾，壓縮氣體的除油除水。
5.高粘度油過濾機工作原理
屬于節能環保設備，用戶可以將用過之后的污油臟油過濾之后，循環利用。
GLYC加熱超壓保護型此型號設置壓力保護裝置，當工作壓力超過0.3Mpa時，設備會報警且自動停機。
特別適合用于粘度比較高的齒輪油等，也適合用于環境使用溫度偏低的區域使用，如冬天的新疆、北方、內蒙古等地。
不同的客戶可以根據不同的需要選擇合適型號配置的濾油機。
能保護濾芯及電機不因壓力太高而損壞，提醒作操者及時清洗或更換濾芯。
預先加熱降低油品粘度之后，再用過濾機進行雜質過濾、油品凈化處理。
它的獨特之處在于設備配置了恒溫加熱裝置，可以實現0-100攝氏度范圍的自主加溫功能。
GLYC高粘度油加熱型高精密移動式過濾加油機,能精細過濾油中有害的機械雜質(含灰塵，鐵屑類雜質)，三級過濾，手推式設計。
設備操作無需工作人員一直看守設備，操作起來更簡單、方便。
GLYC系列同樣有超壓保護型，防爆型，標準型。
7.執行標準
1.GB/T17486-2006
(ISO3968-2001)
-
標準名稱:液壓濾芯 壓降流量特性的測定
-
適用設備:流阻試驗臺200
-
主要參數:管路最高耐壓值2.5MPa,最大測壓量程0.6MPa,流量段根據需要可選0L/min—200L/min
2.GB/T 14041.1-1993
(ISO2942-2004)
-
標準名稱:液壓濾芯結構完整性檢驗
-
適用設備:冒泡試驗臺MP-15K
-
主要參數:供氣壓力0.2MPa，冒泡壓力測試值0-15000 Pa
3.JB/T8687－1998:
4.GB/T14041.2-2007
(ISO2943-1998)
-
標準名稱:液壓濾芯--材料與油液相容性的驗證
-
適用設備:冒泡試驗臺MP-15K
-
主要參數:供氣壓力0.2MPa，冒泡壓力測試值0-15000 Pa
5.ZBJ04005:
6.JB/T6881－93:
7.JB/T6880.3-93:
8.JB/TQZ369:
9.GB/T 14041.1-1993
(ISO2942-2004)
-
標準名稱:液壓濾芯結構完整性檢驗
-
適用設備:冒泡試驗臺MP-50K
-
主要參數:供氣壓力0.2MPa，冒泡壓力測試值0-50000 Pa
10.GB/T14041.2-2007
(ISO2943-1998)
-
標準名稱:液壓濾芯--材料與油液相容性的驗證
-
適用設備:濾芯抗破裂試驗臺200
-
主要參數:管路最高耐壓值2.5MPa,最大測壓量程1MPa,流量段根據需要可選100L/min—200L/min
11.GB/T 14041.3-1993
(ISO2941-1974)
-
標準名稱:液壓濾芯—抗破裂性的驗證
-
適用設備:濾芯抗破裂試驗臺50
-
主要參數:管路最高耐壓值2.5MPa,最大測壓量程1MPa,流量段根據需要可選0L/min—50L/min
12.GB4162:
13.JB/T5285.3-2001:
14.GB/T17486-2006
(ISO3968-2001)
-
標準名稱:液壓濾芯 壓降流量特性的測定
-
適用設備:流阻試驗臺600
-
主要參數:管路最高耐壓值2.5MPa,最大測壓量程1MPa,流量段根據需要可選200L/min—600L/min
8.日欣凈化汽機抗燃油 3.系統概述
目 錄
1 目的
2 依據
3 系統概述
4 試運應具備的條件
5 試運步驟
6 組織分工
7 安全注意事項
3 、系統概述
汽輪機抗燃油系統采用東方汽輪機廠生產的高壓抗燃油系統供油，工質為磷酸酯抗燃油，其熱板著火溫度大于800℃，提高了機組的運行可靠性和安全性。
高壓抗燃油系統由液壓伺服系統、高壓抗燃油遮斷系統和供油系統組成。其中液壓伺服系統能夠控制高低壓調節閥和主汽閥的開關，并實現閥門快關；高壓抗燃油遮斷系統能夠?qū)崿F(xiàn)高壓遮斷模塊和機械遮斷閥的復位及動作；供油系統為調節保安系統各執行機構提供符合要求的高壓工作油。
供油系統中，抗燃油泵將油箱中的抗燃油吸出，成為高壓抗燃油，再進入高壓油母管和高壓蓄能器，送到各執行機構和高壓遮斷系統。另有循環油泵、冷油器和油再生裝置，可實現冷油、濾油和油再生功能。
3.1系統主要技術規范：
3.1.1供油裝置
|
型號
|
額定工作壓力
|
額定流量
|
工作介質
|
|
HPU-V100/A
|
14.0MPa
|
100L／min
|
磷酸酯抗燃油
|
3.1.2抗燃油泵電機
|
型號
|
功率
|
電壓
|
電流
|
轉速
|
|
Y200L-4-B35
|
30KW
|
380V
|
56.8A
|
1470r/min
|
3.1.3循環油泵電機
|
型號
|
功率
|
電壓
|
電流
|
轉速
|
|
Y90L-4
|
1.5KW
|
380V
|
3.7A
|
1400r/min
|
3.2系統流程
蓄能器
3.2.1供油
3.2.2冷卻、過濾、再生
新鄉市日欣凈化設備有限公司www.guolvjinghua.com是專業的濾油機廠家，生產油過濾、水過濾、氣體過濾系列產品，以過硬的技術設計、生產滿足用戶的需要，國產化頗爾PALL、賀德克hydac性能品質優良，主要產品有：汽輪機油凈化系統、透平油濾油機、抗燃油再生濾油機、LYC濾油車、再生濾芯、防爆濾油機、除酸濾芯、移動式濾油機、高粘度油濾油機、精細濾油車、真空濾油機、聚結脫水濾油機。
電力行業、工程機械、冶金行業、近海油井和陸上油田行業、石油化工行業、機械加工行業
