800/803系列氣動閥門
閥門選型
控制閥門的正確選型是控制設備設計中的一個重要環節．實際上如閥門選型不當，即使在回路中采用了出色的控制器，也不能實現良好的控制．為達到良好的調節性能，使閥門在其整個行程的中間部分運行．閥門邊型時采用的流量值應為設計期間的估計值，?范圍在1.2-1.6 之間．采用以下閥門流量系數進行閥門選型計算．每豐中規格的閥門都有一個特定的流量系數，?具體見“技術規格”?表．
注意，?KV 指流量系數與公制單位的換算比值，?為CV, 1.17
?
一般規格
工作控制方式
2V-NC 常閉〈空氣打開，?直通閥〉
2V-NO 常開〈空氣關閉，?直通閥〉

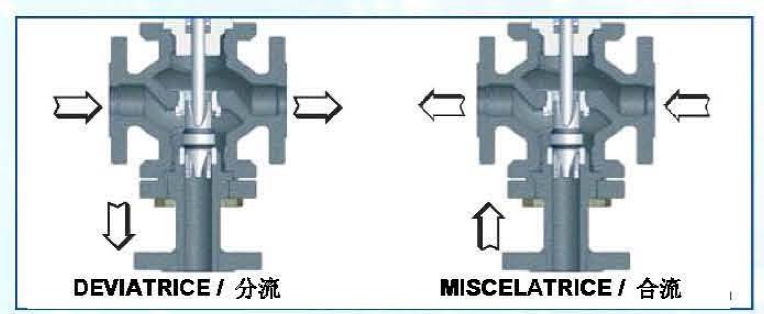

3V －分流合流閥
尺寸
DN 15 -DN 100
等級
PN 16- PN 40
閥體材料
球墨鑄鐵GS 400-12 （環氧清漆）?PN 16
碳鋼A STMA216WCB （環氧清漆）?PN40
不銹鋼A ISI 316 PN 40
閥座
AISI 316L 號不銹鋼
連接端
法蘭PN 1 日，?PN 40 (2）－?凸面（RF) UNI 2229
閥蓋
符合ASTMA105 、AISI 420 、AISI 316 鋼標準
閥塞
等百分比、線性、V型端口、小流量、在導向件控制下進入上部
- AISI 316L ，?帶PTFE-PT FE/CG 插芯（軟質密封）?）
- AISI 316L 帶高性能聚合物插芯（?HPP )
- AISI 316L （?金屬密封〉
自調節填料箱
STO -PTFE 材質“V ”?形環＋?石墨環
STO- PTFE 材質“V”形環＋?石墨環
LTS －?純PTFE
閥殼
球墨鑄鐵GS 400-12 （環氧清漆〉
伺服控制器
正反向氣動作用板〈2 . 5bar ）?，?采用FE沖壓板（環氧清漆〉
規格：?S. 200 、S .275 、S . 340 、S.430
標準彈簧范圍，?3- 1 5psi 、6-18psi 、6-30 psi
電流設備 行程指示器

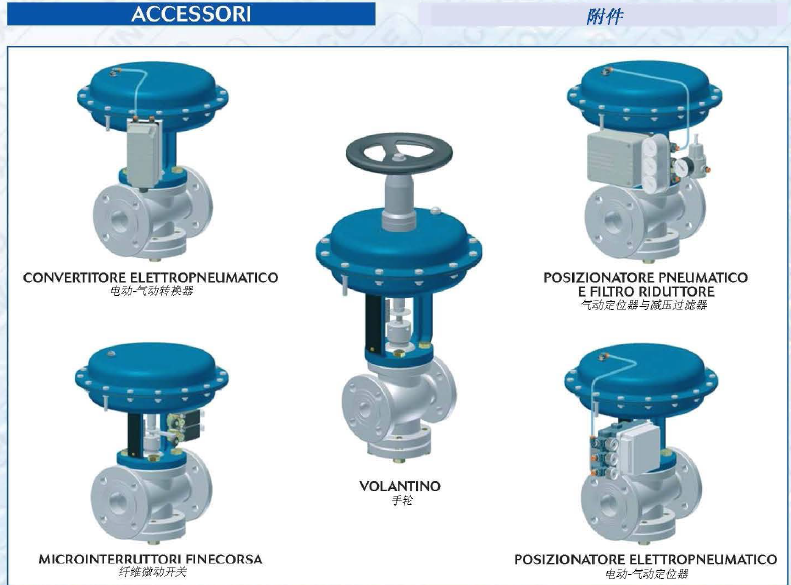

附件－?手動控制用手輪、電動定位器、氣動定位器，閥門行程末端微動開關、接近傳感器、減壓過濾器、轉換器．
壓差

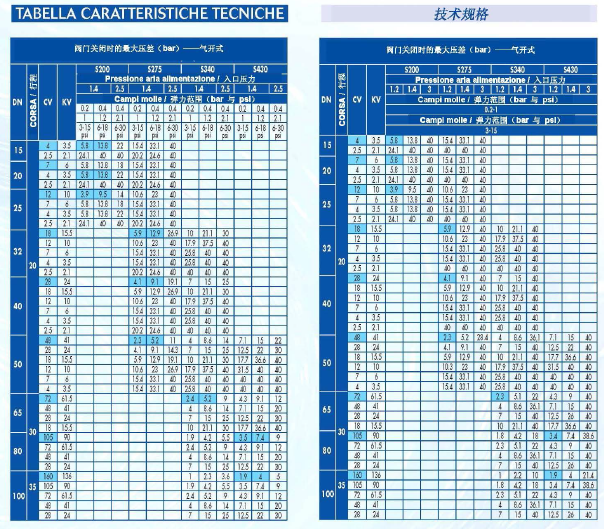

見“技術規格”表
密封等級
符合UNI EN 1349 標準的規定
－?軟密封VI ；級
－?金屬密封IV 級
使用限制
采用球墨鑄鐵閥休的閥門·?溫對－5℃，溫度180℃?，
采用WCB 鋼閥體的閥門溫度－5℃，溫度200 ℃，
采用AI S I 3 1 6 鋼閥體的閥門－溫度－?20℃?，?溫度200℃
使用環境
800/803 系列控制閥可控制多種流體蒸汽、過熱水、非爆炸性氣體、腐蝕性液體等。所以，這類閥們可用于多個領域－?紡織印染設備、化學品設備、水處理設備、食品設備、一般工業設備。根據客戶要求，?可將閥門用于特殊領域，
注釋
(1 ）?根據客尸要求，?可提供更大規格或者小CV 的閥門．
(2）根據客尸要求，?可提供其他類型的端連接，

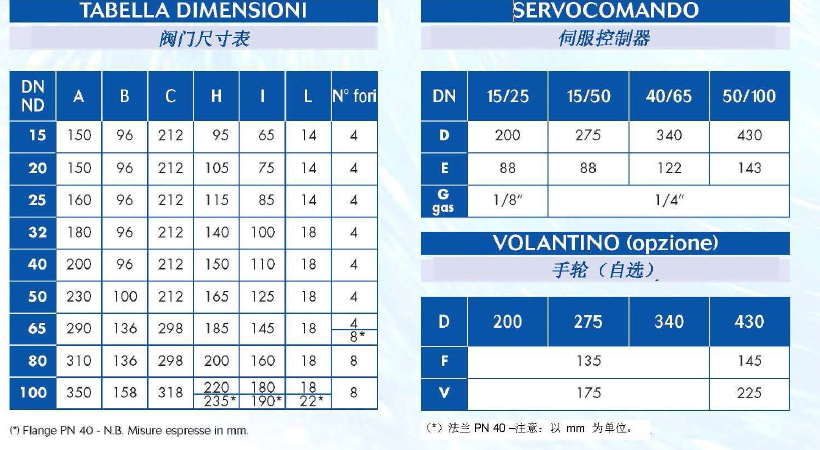

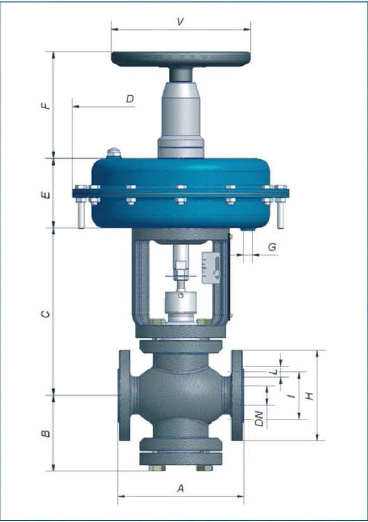

800 系列控制閥采用雙通球形閱體及螺栓固定式閥座，?底部用于檢查，?更換閥塞〈反向型〉．閥塞在導向件控制下進入上部，?且自調節式填料箱不需要任何維護，這類閥門尤其適用于中小工廠中的調節．
按照所控制流體壓力選定伺服控制器規格，然后加上該值計算閥門的總尺
寸
?
?
?

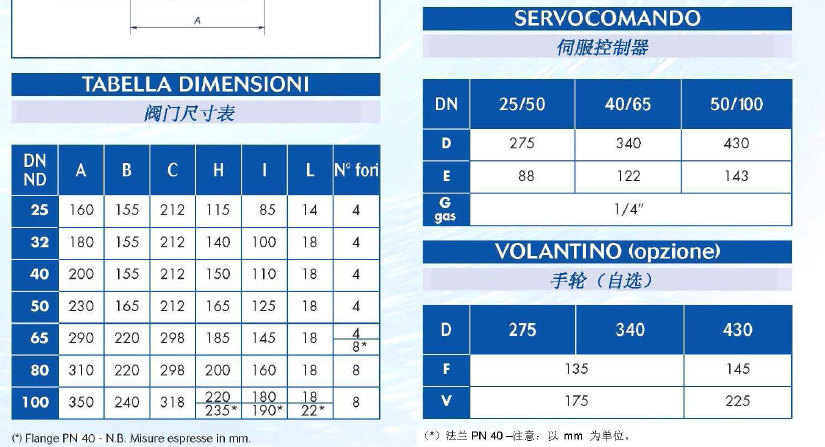

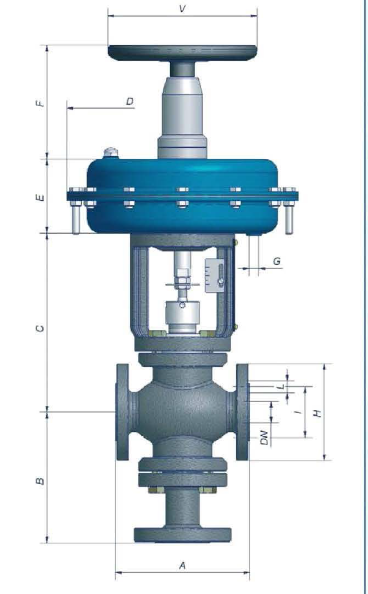

803 系列控制閥門采用螺栓固定閥座式球形閥體與焊接閥座式三通. V 型端口閉塞在導向件控制下進入上部，?且自調節式填料箱不需要任何維護,這類閥門尤其適用于中小設備的調節．
按照所控制流體壓力選定伺服控制器規格，然后加上該值計算閥門的總尺寸．
?
?
?

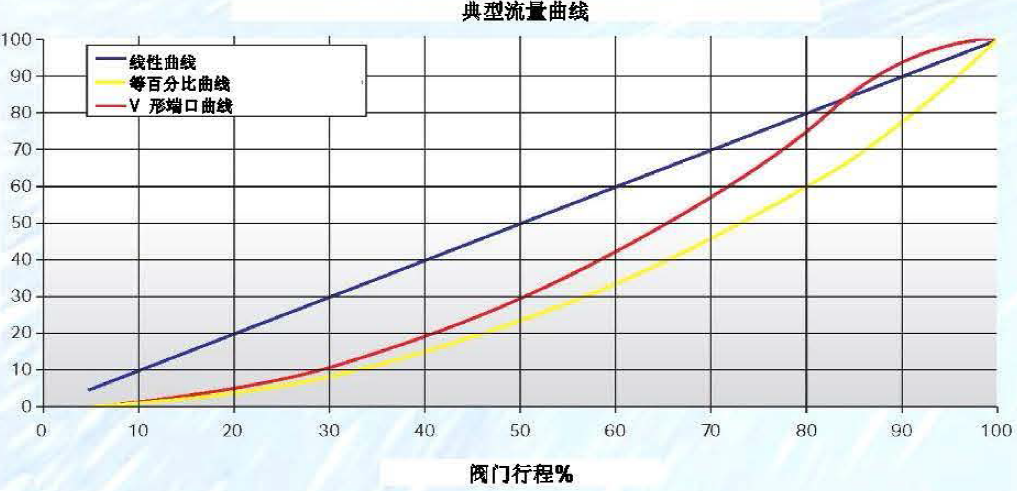

線性閥塞:
這種閥塞可確保行程與流量之間為線性關系，進而使流量與閥門開度之間也為線性關系．當工作壓差沒有明顯變化或者在流量變化有限的工藝過程中使用的情況下，可是用這種閥塞．
等百分比閩塞
如采用這種閩塞，閥門每次的打開行程增加量相同時，流量增加百分比將保持恒定：?在相同差壓下，行程增加10 %，流量通常為閥門變化前流量的50% ，這樣在閥門打開的后半程中，閥門幾乎可已通過各種流量．在流量或者壓差變化明顯的情況下可采用這種閥塞．
V 端口閥塞
采用這種類型的闌塞，可在線性與等分比幽線之｜可獲得一條特性曲線，?且趨向于后一條曲線．由于這種閩塞具有延伸部分，可確保導引行程而不會引起振動，因此主要用于三通類型的閥門
小流量閥塞
對于此類小流量閥塞，我們可提供三種特性的閩塞·?線性柱銷、單鍵與雙鍵等百分比型．流量系數在0.1- 2 之間，?可用子微詞與精調，
?
?
?
警告：
設備啟動前，必需用壓力的流體在闌門全開的情況下仔細清洗管道。建議在閥門上安裝過濾器，以防異物進入閥座與閥塞之間的空隙。（我們建議向伺服控制器提供經過過濾的干燥空氣）?閥門適于立式安裝，在流休方向與閥塞相對的情況下達到工作狀態〈見閥體上的方向箭頭〉，在一定溫度、全工作狀態下工作幾小時后，檢查閱體的固定螺栓是否正確鎖緊．確認在設備上安裝閥門后，預留了足夠的維護空間，以便拆除伺服控制器．拆除伺服控制器前，?檢查設備中已沒有保持一定溫度、壓力的流體，然后將閥門定在打開位置，如需完全拆除伺服控制器，則應采用合適儀器，并小心操作，?使彈簧卸壓，重要－?禁止將孚、工具或者其他物體插入閥中．
檢查與擔保
每個閥門在發運前均經過檢查．如有特殊要求或者進行特殊檢查，?我們將提供有償服務，擔保期為自出廠之日起12 個月．本擔保只對正常工作條件下的閥門有效，且僅限于更換或者維修有缺陷的部件與材料．我們不承擔其他任何責任。如擔保期內未經許可運行閥門、擅自改造闌口，則擔保失效．
BUROCCO I NOXVA LVO LE 保留停止制造、更改或者改漁其任何一種產品特性的權利囚在這種情況下怒不通知，且對已經售出的產品，不承擔與此有關的任何責任．
