輸入
|
|
輸入信號
|

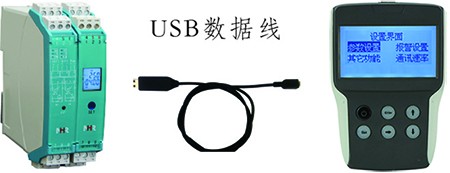

直流電壓、電流(訂貨時確定或配置PCA手持式中文編程器自行編程)
|
|
輸入阻抗
|
電流阻抗≤100Ω，電壓阻抗≥250KΩ
|
|
最大輸入電流/電壓
|
≤30mA/≤7V
|
|
配電電壓/最大電流
|
19～25V/≤30mA
|
|
輸出
|
|
輸出信號
|
4-20mA，0-10mA，0-20mA，1-5V，0-5V，0-10V
|
|
輸出負載
|
4-20mA、0-10mA、0-20mA負載電阻RL≤500Ω；
1-5V，0-5V負載電阻RL≥250KΩ ；0-10V負載電阻RL≥500KΩ
(需要更高負載能力時，請在訂貨時說明)
|
|
報警輸出
|
繼電器，容量：DC30V/2A，AC125V/0.6A
|
|
RS485通訊
|
MODBUS-RTU協議，RS485傳輸距離≤1000米；信號傳輸率≤9.6kbps。
|
|
電源
|
|
電源
|
DC24V(±10%)，AC100-265V(50/60Hz)
|
|
功耗
|
DC24V，單路輸出功耗：≤2.4W，雙路輸出功耗：≤3.1W
AC100-265V 單路輸出功耗：≤3.2W，雙路輸出功耗：≤3.9W
|
|
其它參數
|
絕緣電阻
(輸入/輸出/電源之間)
|
≥100MΩ(500VDC時)
|
絕緣強度
(輸入/輸出/電源之間)
|
1500Vrms (1 min，無火花)
|
概述
單通道、雙通道。
