巴氏合金（Babbitt metal），一種軟基體上分布著硬顆粒相的低熔點軸承合金。有錫基、鉛基、鎘基三個系列。錫基巴氏合金的代表成分（質量分數）為：銻3%~15%，銅2%~6%，鎘<1%，錫余量。具有減摩特性的錫基和鉛基軸承合金，由美國人巴比特發明而得名，因其呈白色，又稱白合金，烏金。

巴氏合金(Babbitt metal)是具有減摩特性的錫基和鉛基軸承合金。由美國人巴比特發明而得名。因其呈白色，又稱白合金。

成分及特點

巴氏合金(Babbitt metal)的主要合金成分是錫、鉛、銻、銅，用以提高合金強度和硬度。巴氏合金的組織特點是，在軟相基體上均勻分布著硬相質點，軟相基體使合金具有非常好的嵌藏性、順應性和抗咬合性，并在磨合后，軟基體內凹，硬質點外凸，使滑動面之間形成微小間隙，成為貯油空間和潤滑油通道，利于減摩；上凸的硬質點起支承作用，有利于承載。

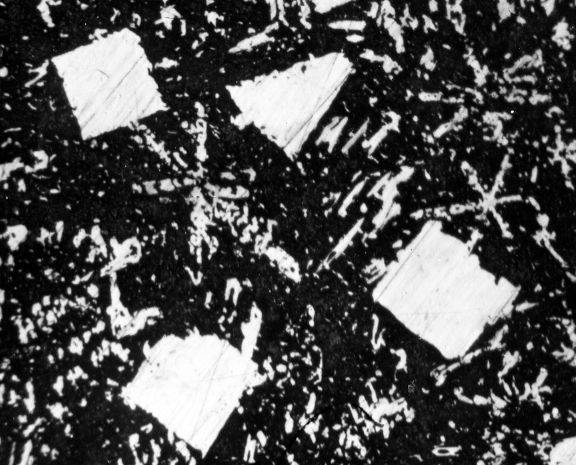

巴氏合金的金相組織，化學成分成分為銻(10 —12) %，銅(5,5 —6,5) %，基體為錫

用途

巴氏合金除制造滑動軸承外，因其質地軟、強度低，常將其絲或粉噴涂在鋼等基體上制成軸瓦使用。巴氏合金通常分錫基(見錫合金)和鉛基合金兩種。后者含銻10％～20％，錫5％～15％，為防止成分偏析和細化晶粒，還常加入少量的砷。鉛基合金的強度和硬度比錫基合金低，耐蝕性也差。

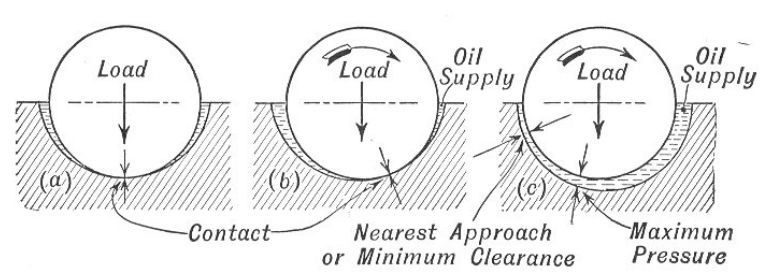

滑動軸承中的油膜潤滑

標準及牌號

按GB/T 1174-1992 鑄造軸承合金的相關規定，巴氏合金可以分為錫基合金和鉛基合金兩種。

鉛基合金的強度和硬度比錫基合金低，耐蝕性也差。所以客戶在使用巴氏合金的時候，通常選用錫基合金，其常用的牌號有ZSnSb11Cu6、ZSnSb8Cu4、ZSnSb8Cu8等。盡管鉛基合金的性能沒有錫基合金好，但是有許多客戶仍然選擇使用，因為它使用起來比較經濟，其常用的牌號有ZPbSb16Sn16Cu2、ZPbSb10Sn6等。

國外相關標準和牌號包括：ISO 4381:2011的SnSb8Cu4，ASTM B23的錫基巴氏合金grade 1,2,3, 4,11, 鉛基巴氏合金grade 7,8,13,15；JIS H 5401的合金WJ-1~WJ-10；BS 3332的grade 1 ~ 8；DIN 1703的LgSn80 ~ LgPbSn6Cd，以及IS 25的 grade 90 ~ 0.5。
