逆功率監控裝置(防逆流)選型說明

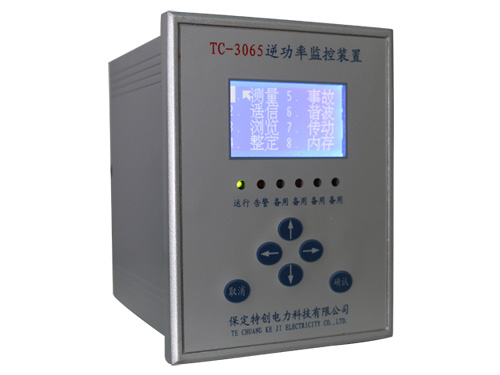

　TC-3064、TC-3065、TC-3065P、TC-3066、TC-3067、TC-3068、TC-3069逆功率監控(防逆流)適用范圍：太陽能并網工程（電動汽車充電樁并網工程）中實時監測380V并網功率，防止功率倒送到系統側，影響系統電源。
　　TC-3064H、TC-3065H、TC-3066H、TC-3067H、TC-3068H、TC-3069H逆功率監控裝置(防逆流)適用范圍：太陽能并網工程中實時監測35KV、10KV并網功率，防止功率倒送到系統側，影響系統電源。
　　逆功率訂貨型號命名如下：TC – 30XX – Y – ZZ
逆功率監控(防逆流)XX可選類型：
（1）64——單時限逆功率一路分閘，單時限正功率恢復一路合閘。
（2）65——四時限逆功率四路分閘，單時限正功率恢復四路合閘。
（3）66——四路功率降額輸出，對于丹佛斯逆變器按照0%-30%-60%-90%，其它逆變器廠家的四段功率降額控制按照其功能參數設置定。
（4）67——四時限低功率四路分閘，一時限逆功率速斷分閘，四時限正功率恢復四路合閘。
（5）*68——同時監測兩臺變壓器的，四時限逆功率四路分閘，四時限正功率恢復四路合閘。也可通過通信方式發通訊指令到逆變器進行功率控制。
（6）*69——為通過通訊接口控制逆變器的功率輸出，可完成動態控制功率調節輸出，按100%-80%-60%-40%-20%-10%-0%調節。
逆功率監控(防逆流)Y可選類型：
（1）N——不帶通訊接口。
（2）P——帶RS485通訊接口。
逆功率監控(防逆流)ZZ可選類型：
（1）10——輸出接點控制逆變器開入（8路常開接點帶自保持）
（2）20——輸出接點控制逆變器開入（8路常閉接點帶自保持）
（3）40——輸出接點控制接觸器 （4路分閘常閉接點，4路合閘常開接點）
（4）80——輸出接點控制斷路器 （4路分閘常開接點，4路合閘常開接點）
（5）02——輸出接點控制接觸器 （1路分閘常閉接點，1路合閘常開接點）
（6）01——輸出接點控制斷路器 （1路分閘常開接點，1路合閘常開接點）
注：如選用（5）、（6）中通信功能需逆變器廠家提供功率控制的通信協議。
