一. 簡介

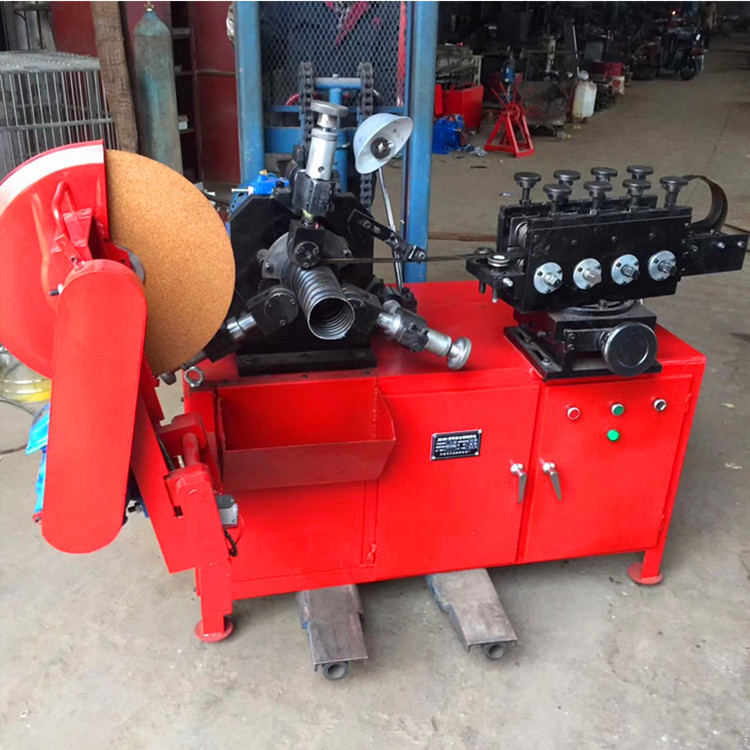

   ZG-135型制管機是生產預應力混凝土預留孔道金屬波紋管的設備,采用鍍鋅或冷軋鋼帶(黑帶)卷制成雙波形經咬邊扣壓而成波紋管，本機體積小、效率高、操作維護簡單,適于工地或工廠集中使用。

又叫：預應力制管機，金屬波紋管制管機，預應力波紋管制管機，橋梁波紋管制管機，螺旋管制管機，鍍鋅鋼帶卷波紋管設備，波紋管成型機，

二．工作原理

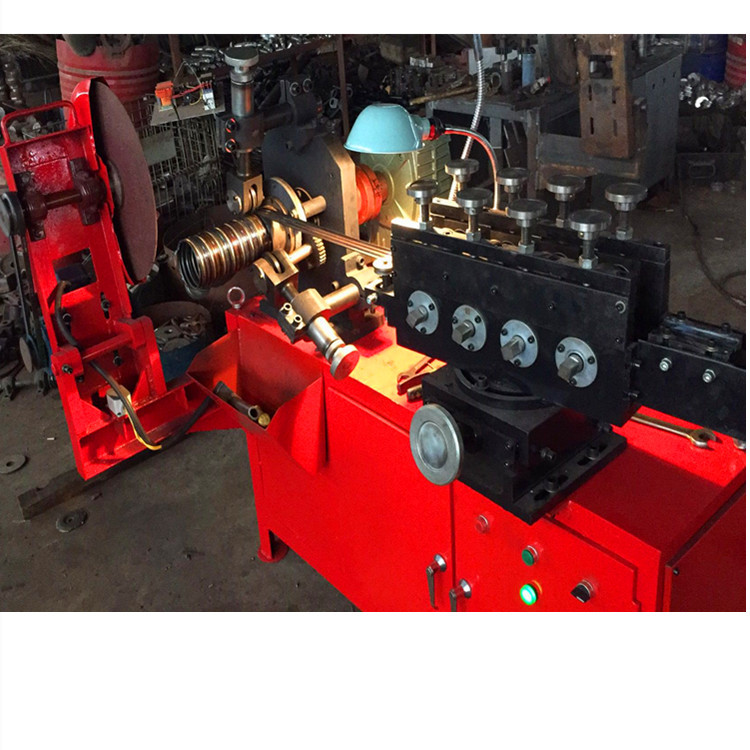

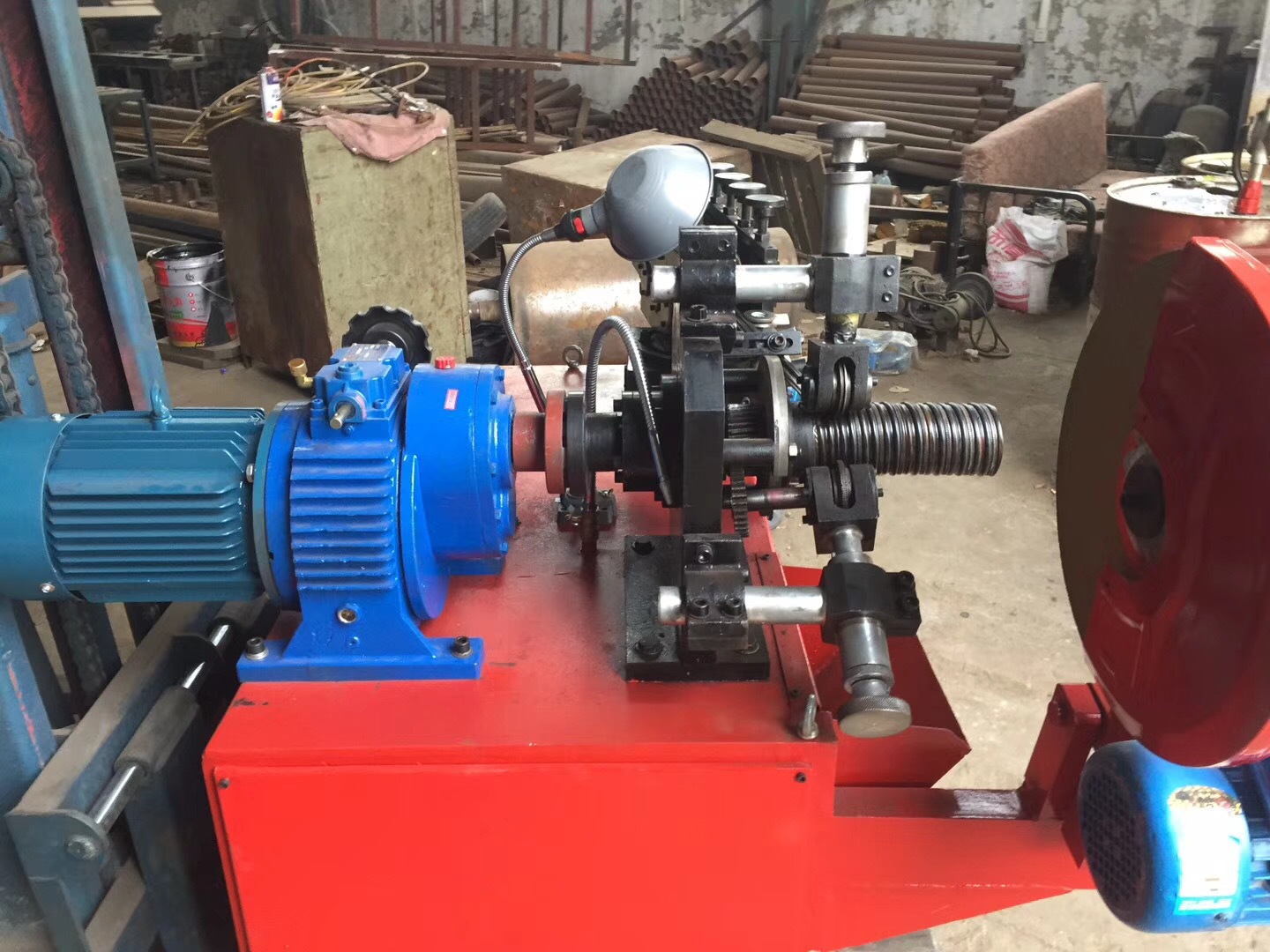

制管機由無級變速電機拖動，帶動主動軸芯軸，由芯軸上一個斜齒輪與兩個直齒輪咬合，拉動鋼帶，鋼帶經四組滾輪壓波并翻邊后，纏在芯軸上，再加壓合輪咬合，壓密輪壓花及壓實輪壓實后成為螺旋狀波紋管。

三．參數

1. 主電機功率：7.5kw，轉速：1430r/min

2. 切割電機功率：0.75kw，轉速：1380r/min

3. 鋼帶寬度：36mm

4. 鋼帶厚度：0.2-0.35mm

5. 卷管直徑范圍：35-135mm

6. 生產速度：普通電機：4m/min， 無級變速：8-12m/min

7. 重量：576kg

8. 尺寸：1100x800x1360mm

ZG-135型制管機是生產預應力混凝土預留孔道金屬波紋管的設備,采用鍍鋅或冷軋鋼帶(黑帶)卷制成雙波形經咬邊扣壓而成波紋管;本機體積小、效率高、操作維護簡單,適于工地或工廠集中使用。

預應力金屬波紋管機螺旋管制管機性能及特點:

1、本機易學、易懂。(本廠有專業技師培訓,一般青工兩～三天即可學會)

2、省料、出管率高,與國內的期他機型相比,同規格的鋼帶,產管多;

螺距為26.5～28.5mm

3、速度快,采用無級調速電機。  (熟練工: Ф70  2000米/12小時; Ф50: 5000米/日)4、省電。     ( Ф70:0.7kwh/百米)

5、經久耐用,質量三包。       (制作二十萬米內不需大修)

常見故障及處理方法:

      本機易見的故障主要在制管中管內徑增大,看或摸螺旋套底部折邊高于螺旋套邊沿,再用卡尺量內徑確認。

原因主要有以下幾點:

1、 成形軋輥箱固定角度不對。

處理方法:調整至與螺旋套螺旋相對順直切。

2、 壓邊輪、翻邊輪角度或松動移位。

處理方法:調整角度。

3、 壓花輪及壓緊輪角度、調整力度不良。

處理方法:適當調整兩輪的角度及力度。

七、附件:

本機隨機配套五套主管+五套接頭模頭、五件相應齒輪,由用戶自選規格(Φ45～Φ105之間);一件翻邊輪，一件壓花輪，放鋼帶料盤一套。
