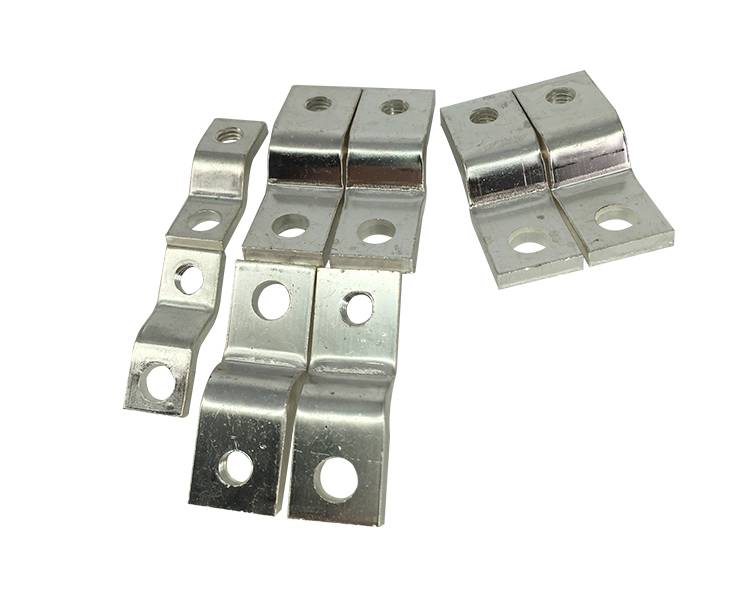

三相空氣開關連接排CM1/CM3/NM10/DZ20-225A

三相空氣開關連接排CM1/CM3/NM10/DZ20-225A斷路器附件過渡排連接片銅過渡板紫銅擴展端子CM1-630A斷路器附件 4彎頭+2直頭 600A端子 銅排 連接片,斷路器銅排附件CM1-63-400A空氣開關接線排漏電斷路器擴展加長排,CM1附件400A 空開斷路器NM1延長板 進出連接線板 搭接頭母排板,CM1附件630A斷路器NM1延長板進出連接線板搭接頭母排板加長連接板,DZ20-100斷路器過渡銅排100A加長連接銅排直板彎板塑殼斷路器附件

DZ10/DZ20/NM10塑殼斷路器觸頭型號選型：

DZ20-100附件，DZ20-225附件，DZ20-400附件，DZ20-600附件，CM1-100A附件，CM1-225A附件，CM1-400A附件，CM1-630A附件，DZ20-100J靜動觸頭，DZ20-225J靜動觸頭，DZ20-400J靜動觸頭，DZ20-630J靜動觸頭，DZ20-100Y靜動觸頭，DZ20-225Y靜動觸頭，DZ20-400Y靜動觸頭，DZ20-630Y靜動觸頭，DZ10-100A靜動觸頭，DZ10-250A靜動觸頭，DZ10-400A靜動觸頭，DZ10-600A靜動觸頭，NM10-100A靜動觸頭，NM10-250A靜動觸頭，NM10-400A靜動觸頭，NM10-600A靜動觸頭本條信息由樂清市邁創電氣有限公司發布

DZ20塑料外殼式斷路器是一種電路保護開關，斷路器額定電流從16A至2000A，額定絕緣電壓660V，額定工作電壓380V。額定工作電壓380V及以下的電路中作不頻繁的轉換和電動機不頻繁的起動之用。具有過載、短路和欠電壓保護裝置，能保護線路和電源設備不受損壞。

結構特征

1.操作機構具有使觸頭快速合閘和分斷的功能，其“合”“分”“再扣”和“自由脫扣”位置以手柄位置來區分。

2.使之在短路情況下，在機構動作之前，動觸頭能迅速斥開，達到提高通斷能力的目的。

3.在分合過程中，中性極規定為閉合時較其他三級先接觸，分閘時較其他三級后斷開。

4.通過先用經濟型材料的簡化結構及改進工藝等辦法，能夠達到較好的經濟效果。用來分配電能和保護線路及電源設備免受過載、短路、欠電壓等故障的損壞。同時也能作為電動機的不頻繁起動及過載、短路、欠電壓保護。

使用條件

1.周圍空氣溫度：周圍空氣溫度上限為+40℃。周圍空氣溫度下限為-6℃。周圍空氣里溫度24h的平均值不超過+35℃。

2.海拔：安裝地點的海拔不超過2000m。

3.大氣條件：溫度為+40℃時，空氣相對濕度不超過50%，在較低溫度下可以有較高的相對濕度。

4.污染等級為3級。

5.安裝條件：豎裝，安裝面與地面垂直，允許不超過22.5°。

內部附件

輔助觸頭：與斷路器主電路分、合機構機械上連動的觸頭，主要用于斷路器分、合狀態的顯示，接在斷路器的控制電路中通過斷路器的分合，對其相關電器實施控制或聯鎖。例如向信號燈、繼電器等輸出信號。塑殼斷路器殼架等級額定電流100A為單斷點轉換觸頭，225A及以上為橋式觸頭結構，約定發熱電流為3A;殼架等級額定電流400A及以上可裝兩常開、兩常閉，約定發熱電流為6A。操作性能次數與斷路器的操作性能總次數相同。

報警觸頭：用于斷路器事故的報警觸頭，且此觸頭只有當斷路器脫扣分斷后才動作，主要用于斷路器的負載出現過載短路或欠電壓等故障時而自由脫扣，報警觸頭從原來的常開位置轉換成閉合位置，接通輔助線路中的指示燈或電鈴、蜂鳴器等，顯示或提醒斷路器的故障脫扣狀態。由于斷路器發生因負載故障而自由脫扣的機率不太多，因而報警觸頭的壽命是斷路器壽命的1/10。報警觸頭的工作電流一般不會超過1A。

分勵脫扣器：分勵脫扣器是一種用電壓源激勵的脫扣器，它的電壓與主電路電壓無關。分勵脫扣器是一種遠距離操縱分閘的附件。當電源電壓等于額定控制電源電壓的70%-110%之間的任一電壓時，就能可靠性的分斷斷路器。分勵脫扣器是短時工作制，線圈通電時間一般不能超過1S，否則線就會被燒毀。塑殼斷路器為防止線圈燒毀，在分勵脫扣線圈串聯一個微動開關，當分勵脫扣器通過銜鐵吸合，微動開關從常閉狀態轉換成常開，由于分勵脫扣器電源的控制線路被切斷，即使人為的按住按鈕，分勵線圈始終不會再通電這就避免了線圈燒損情況的產生。當斷路器再扣合閘后，微動開關重新處于常閉位置。

欠電壓脫扣器：欠電壓脫扣器是在它的端電壓降至某一規定范圍時，使斷路器有延時或無延時斷開的一種脫扣器，當電源電壓下降(甚至緩慢下降)到額定工作電壓的70%至35%范圍內，欠電壓脫扣器應運作，欠電壓脫扣器在電源電壓等于脫扣器額定工作電壓的35%時，欠電壓脫扣器應能防止斷路器閉合;電源電壓等于或大于85%欠電壓脫扣器的額定工作電壓時，在熱態條件下，應能保證斷路器可靠閉合。因此，當受保護電路中電源電壓發生一定的電壓降時，能自動斷開斷路器切斷電源，使該斷路器以下的負載電器或電氣設備免受欠電壓的損壞。使用時，欠電壓脫扣器線圈接在斷路器電源側，欠電壓脫扣器通電后，斷路器才能合閘，否則斷路器合不上閘。

外部附件

電動操作機構：這是一種是用于遠距離自動分閘和合閘斷路器的一種附件，電動操作機構有電動機操作機構和電磁鐵操作機構兩種，電動機操作機構為塑殼式斷路器殼架等級額定電流400A及以上斷路器，電磁鐵操作機構適用于塑殼斷路器殼架等級額定電流225A及以下斷路器，無論是電磁鐵或電動機，它們的吸合和轉動方向都是相同，僅由電動操作機構內部的凸輪的位置來達到合、分，斷路器在用電動機構操作時，在額定控制電壓的85%-110%之間的任一電壓下，應能保證斷路器可靠閉合。

轉動操作手柄：適用于塑殼斷路器，在斷路器的蓋上裝轉動操作手柄的機構，手柄的轉軸裝在它的機構配合孔內，轉軸的另一頭穿過抽屜柜的門孔，旋轉手柄的把手裝在成套裝置的門上面所露出的轉軸頭，把手的圓形或方形座用螺釘固定的門上，這樣的安裝能使操作者在門外通過手柄的把手順時針或逆時針轉動，來確保斷路器的合閘或分閘。同時轉動手柄能保證斷路器處于合閘時，柜門不能開啟;只有轉動手柄處于分閘或再扣，開關板的門才能打開。在緊急情況下，斷路器處于"合閘"而需要打開門板時，可按動轉動手柄座邊上的紅色釋放按鈕。

加長手柄：是一種外部加長手柄，直接裝于斷路器的手柄上，一般用于600A及以上的大容量斷路器上，進行手動分合閘操作。

手柄閉鎖裝置：是在手柄框上裝設卡件，手柄上打孔然后用掛鎖鎖起來。主要用于斷路器處于合閘。

工作狀態時，不容許其他人分閘而引起停電事故，或斷路器負載側電路需要維修或不允許通電時，以防被人誤將斷路器合閘，從而保護維修人員的安全或用電設備的可靠使用。

按安裝位置可分為內部附件與外部附件，其中內部附件包括分勵脫扣器、欠電壓脫扣器、輔助觸頭、報警脫扣器和輔助報警模塊等四種。外部附件包括加長手柄、手動操作機構、電動操作機構、手柄鎖定裝置、機械聯鎖裝置、板后接線裝置、插入式接線裝置。

按功能的表現形式可分為如下類別：輔助觸頭和報警觸頭是表示斷路器分閘、合閘、脫扣狀態的附件。欠壓脫扣器是表示線路欠壓保護的附件。分勵脫扣器、加長手柄、手動操作機構、電動操作機構是表示能對斷路器實現操作功能的斷路器。手柄鎖定裝置、機械連鎖裝置是實現斷路器鎖定與連鎖的裝置。板后接線裝置和插入式接線裝置是表示斷路器接線方式上差異的附件。

分勵脫扣器（MX）

輔助報警一體觸頭（OF+SD）

欠電壓脫扣器（MN）

報警觸頭（SD）與輔助觸頭(OF）

手動操作機構(Z)

電動操作機構(P)

手柄鎖定裝置與機械連鎖裝置

板后接線裝置（固定式）

插入式接線裝置（一體式）

附件代號的含義

一、 什么是分勵脫扣器（MX）？

分勵脫扣器本質上就是一個分閘線圈加脫扣器。給分勵脫扣線圈加上規定的電壓，斷路器就脫扣而分閘。分勵脫扣器常用在遠距離自動斷電的控制上，現在用得最多的就是消防控制室切斷非消防電源。

要使分勵線圈動作，必須滿足以下三點要求:

1. 分勵可靠脫扣的電壓為電源電壓的70%~110%。

2. 微動開關觸電的分段能力一般為AC:3A/400V，6A/230V。DC:5A/250V，10A/125V。

3. 分勵線圈通電時間是受限的，不應超過1秒。

而往往分勵脫扣器的故障都表現在這三個動作特性上。為達到遠距離控制線路，我們發現客戶一般都會外接延長線，接線后由于壓降的緣故，電源端實際輸出電壓是要小于70%電源電壓的，這種情況在直流分勵DC24V下更易體現。

分勵脫扣器由于不能長時間通電，故對壽命要求極高，一般要求在5000次以上。部分客戶分勵不良都是在操作一定次數后才出現，我們知道要保證在斷路器脫扣后及時切換分勵脫扣線圈的電流，在控制回路中都會串接一個常閉微動開關，微動開關觸點在多次磨損打擊后會出現拉弧現象，如不能及時滅弧線圈就會燒毀。通常附件制造商會通過調節分勵脫扣線圈的線徑與匝數來控制通過觸點的電流，這樣就解決了頻繁操作下的觸點熔焊問題。

普及一個小常識：斷路器在分勵脫扣后是不能立刻遠控合閘的，也不能直接手動合閘，必須將斷路器再扣后方能合閘，這和過載等脫扣跳閘后要再扣一樣。如要實現遠程合閘，我們可以配裝一個電動操作機構。

二、 什么是輔助報警一體觸頭（OF+SD）？

輔報一體觸頭并不是簡單的將輔助與報警觸頭整合到一起，當受限于斷路器的安裝空間，又要顯示斷路器的觸頭位置與脫扣狀態，我們必須要選配輔報一體觸頭。

最近收到不少客戶反饋，在4極斷路器上會出現脫扣后報警信號不輸出情況，我們收到故障產品分析發現，產品脫扣后主軸位置在不同產品中是不固定的，從而導致報警觸頭觸角沒有回到工作狀態，4極產品由于機構的支點一般作用在主軸的第二極上，由于杠桿作用，會使第一極比第四極位置較低，最終導致報警觸電與第一極主軸限位處不接觸。可以通過改變報警觸角工作位置來改善信號不輸出情況。

輔報不轉換還有一種極端情況是在一些特定場所，如遠程控制回路中，我們需要將斷路器手柄始終固定在合閘位置。但是，當線路故障脫扣后，報警觸電仍需要發出脫扣信號。我們在測試不同廠商斷路器后發現這種情況的根本原因不在報警觸頭上，某些廠商為增加產品壽命，會將機構的主拉簧工作力值降低，這樣就會導致斷路器脫扣后，主拉簧不能限度的將主軸拉倒工作位置，最終導致報警觸電不發出信號。

斷路器的設計固然要體現高參數、高性能。但一味追求性能而忽視了附件的配合，反而因小失大。

三、什么是欠電壓脫扣器（MN）？

欠壓脫扣器可在電路電壓低于正常電壓范圍時，使斷路器斷開，保護負載設備。

欠電壓對電路的危害是巨大的，特別是電動機。當電壓降低時時，輸出功率降低、轉速降低，電機的轉差率增大、切割磁場變多，電流隨之增大。根據公式P=UI，我們知道當功率是不變時，電壓越低，電流越大。通俗來講，電機為了補足原來的輸出功率才能拖動機器，電流就要增大。最終導致電機的升溫升高甚至燒毀。

欠電壓脫扣器在三個電壓區間有不同的工作特性，

當電源電壓下降到欠電壓脫扣器額定電壓的35%～70%時，欠電壓脫扣器能使斷路器脫扣。

當電源電壓低于欠電壓脫扣器額定電壓的35%時，欠電壓脫扣器能保證斷路器不合閘。

當電源電壓高于欠電壓脫扣器額定電壓的85%時，欠電壓脫扣器能保證斷路器正常工作。

因此，當受保護電路中電源電壓發生一定的電壓降時，能自動斷開斷路器切斷電源，使該斷路器以下的負載電器或電氣設備免受欠電壓的損壞。例如，電動機負載、控制線路等。此外，欠電壓脫扣器有多種額定工作電壓和不同電源頻率，可供不同場合、不同電源時選用。

四、什么是報警觸頭（SD）與輔助觸頭(OF)？

當斷路器的負載出現過載、短路或欠電壓等故障而自由脫扣時，能發出信號顯示斷路器處于脫扣狀態。報警觸頭通過裝置本身觸角感應斷路器主軸位置而判定斷路器處于脫扣狀態或分合閘狀態，故障信號可通過外接報警裝置、信號燈、其他電信號方式輸出。

不同于報警觸頭，輔助觸頭只顯示斷路器的分合狀態。

輔助觸頭和報警開關都是用于顯示斷路器當前狀態的機內附件。輔助開關（OF）和報警開關(SD)的區別在于：輔助開關是在斷路器分、合閘時改變狀態，能顯示出斷路器的接通狀態和斷開狀態，但無法區別斷路器是否是故障脫扣，因此輔助開關主要用于斷路器的分合狀態的顯示，通過斷路器的分合對其他相關電器實施控制或聯鎖，例如向信號燈、繼電器和邏輯電路等輸出信號。

手動操作機構由固定操作轉換機構與外置手柄構成，通過凸輪、齒輪機構，將外置手柄旋轉力轉化為斷路器上下（分合閘）方向力的機構。

裝配時固定操作機構斷路器本體連接，手柄通過連接桿與固定機構相連。手操機構一般安裝在配電柜面板或抽屜柜外，方便客戶使用。安裝后外置手柄能實時顯示斷路器分合閘狀態。

手操機構裝配完成后可對手柄進行掛鎖鎖定，防止非工作人員誤操作。當柜門打開時無法對產品進行分合閘操作，合閘時無法打開柜門。手操機構一般分為圓形手操與方形手操（如上圖所示），為方便客戶各種配電柜尺寸安裝，廠商提供各種長度連接桿。

六、什么是電動操作機構(P)？

電操機構可用來實現斷路器的遠距離分閘、合閘操作。同時，當斷路器因故障而自由脫扣時，也可通過電操機構對斷路器先再扣再合閘。

在自動化產線及配電柜中電操機構會經常應用到。電操機構可在額定電壓的85%~110%范圍內對斷路器進行可靠分合閘操作，一般壽命在2萬次左右。電操機構目前可實現交直流通用，客戶可根據需要選用AC400V、AC230V、DC220V等不同電壓型號。

電操機構可配合報警觸電使用，當斷路器由于故障脫扣時，報警觸電發出脫扣信號，線路控制電操機構使斷路器進行再扣，故障排除后，電操仍可對斷路器實現遠程分合閘操作。

七、什么是手柄鎖定裝置與機械連鎖裝置？

手柄鎖定裝置是通過外部掛鎖與鎖定機構，使斷路器手柄鎖定在分閘或合閘位置。當斷路器負載端電路需要維修或不允許通電時，將斷路器鎖定在分閘狀態，以防斷路器誤操作而合閘，從而保證維修人員安全或用電設備的可靠使用。同理，當斷路器合閘通電時，鎖定在合閘狀態也可防止非操作人員誤將斷路器斷開，而引起停電事故。

機械聯鎖裝置主要用于雙電源供電電路，可防止斷路器由于兩條線路同時供電引起的短路故障。當A斷路器和B斷路器實現機械聯鎖時，若在A斷路器合閘狀態下需要B斷路器送電，這時必須先將A斷路器分閘，然后才能使B斷路器合閘送電。

八、什么是板后接線裝置（固定式）？

板后接線裝置也叫做分體式接線，區別于一體插入式結構。板后接線裝置特點是可以在更換或維修斷路器及附圖電路時，不必重新接線，只須將前級電源斷開。右邊示意圖很直觀的展示斷路器的安裝狀態，電纜接線直接在板后附件上，產皮的更換、維修很方便。需要提醒的是，板后接線安裝時需要在出廠時進行安裝調試，防止客戶安裝不當導致的端子溫升過高。后面介紹到插入式時會詳細介紹到溫升過高問題。

九、什么是插入式接線裝置（一體式）？

插入式接線與配電柜配合使用時，可參照右圖，采取柜內接線與柜后接線。它的主要特點是維修和更換斷路器時不必斷開前級電源、不必重新接線，從而可以節省維修和更換時間。一體式插入式接線可用于轉換斷路器接線方向，在某些空間受限配電柜安裝時更加方便，同時也增加了斷路器與主電路的隔離功能。

固定式與一體式都是方便客戶安裝、維修方便，多元化的安裝方式也能匹配各種型號的配電柜。插入式由于受限于本身結構及封閉的配電柜安裝環境，接線端子的溫升是較大的考驗，在630A以上電流尤為突出，由于電流、接觸電阻的增大，溫升會顯著上升，通過增加端子的橫截面積可以得到一定的改善。
