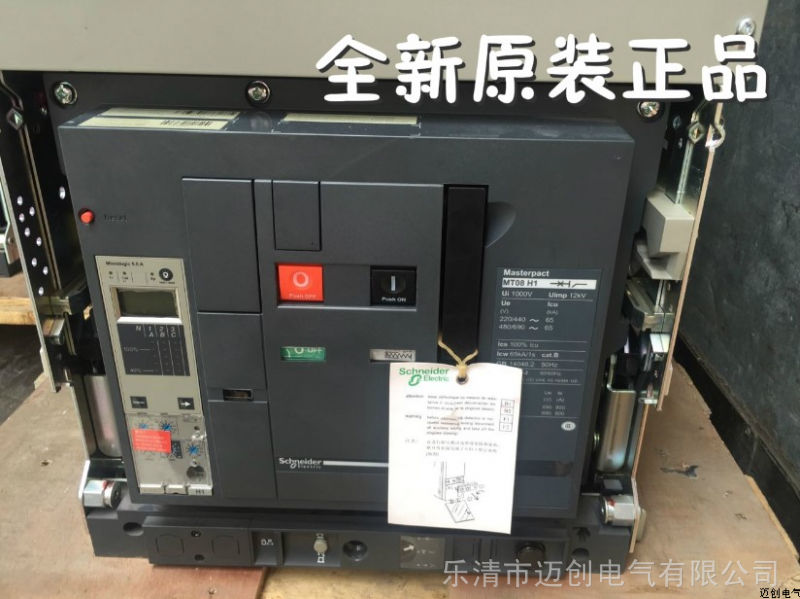

1600A安施耐德空氣斷路器MVS16H/65KA固定式3P

MVS16N拆機施耐德框1600A3P架斷路器總開關MTEN163F實物圖議價，1600A安施耐德框架斷路器MVS16H/65KA固定式斷路器電動儲能標準配置，1600A安施耐德空氣斷路器MVS16H/65KA固定式3P 現貨出售有意議價，原包裝全新庫存施耐德斷路器MVS16N 6.0A 4P抽屜式，施耐德框架斷路器MVS16N Mic5.0 3P抽屜式，施耐德框架斷路器MVS16N3D200抽屜式手動儲能標準配置1600A現貨，施耐德框架斷路器MVS16N3F202 MVS16N3D202，施耐德框架斷路器總開關MVS16N MVS16H MVS16N3F20 1600A施耐德框架斷路器MVS16N3D200抽屜式手動儲能標準配置1600A現貨，施耐德萬能式斷路器MVS12N1/3P MIC2.0 2.0A 5.0 5.0A 6.0A固定式，專業維修施耐德智能型萬能式框架斷路器開關柜，施耐德抽屜式開關柜智能型MT16MT20MT25MT32 (MT/NW/MW) H1/H2/N2抽屜式外殼原裝施耐德智能型控制器MVS替代MTE老款框架斷路器選樂清市邁創電氣有限公司發布

施耐德智能型萬能式框架斷路器開關柜常用型號選型：MVS04N,MVS06N,MVS08N,MVS10N,MVS12N,MVS16N,MVS06H,MVS08H,MVS10H,MVS12H,MVS16H,MVS20H,MVS25H,MVS32H,MVS40H,MVS20T,MVS25T,MVS32T,MVS40T施耐德MT32H1，MT40H1，MT25H1，MT20H1，MT16H1，MT12H1，MT10H1議價原裝梅蘭框架斷路器Masterpact控制器使用環境、安裝尺寸、功能特點、產品分類、詳細說明、框架斷路器保護功能、接線圖施耐德MT萬能式斷路器型號:MT06N1，MT08N1，MT10N1，MT12N1，MT16N1，MT08N2，MT10N2，MT12N2，MT16N2，MT20N2，MT25N2，MT08H1，MT10H1，MT12H1，MT16H1，MT20H1，MT25H1，MT32H1，MT40H1，MT08H2，MT10H2，MT12H2，MT16H2，MT20H2，MT25H2，MT32H2，MT40H2，MT40bH2，MT50H2，MT63H2，MT08H1b，MT10H1b，MT12H1b，MT16H1b，MT20H1b，MT25H1b，MT32H1b，MT40H1b固定式/抽屜式框架斷路器電流:630A、800A、1000A、1250A、1600A、2000A、2500A、3200A、4000A、5000A、6300A短路拒動和分?jǐn)嗄芰Ω叩蜎]有必然聯系。主要還是斷路器選型不好，或本身質量有問題。另外，還有一個上下級匹配問題，越級跳閘很可能就是因?yàn)樯舷录?jí)不匹配。一般區分框架和塑殼主要還是指額定電流，框架的額定電流要大許多，一般為630A（我知道的最低可整定到200A）至630A，而塑殼一般為6A至1600A。

施耐德老款MTE智能斷路器常規型號說明:MTEN08、MTEN10、MTEN12、MTEN16、MTEN20、MTEN25、MTEN32、MTEN40、MTEH06、MTEH08、MTEH10、MTEH12、MTEH16、MTEH20、MTEH25、MTEH32、MTEH40、MTEN04、MTEN06、MTEN08、MTEN10、MTEN12、MTEN16、MTEN20、MTEN25、MTEN32、MTEN40、MTEH06、MTEH08、MTEH10、MTEH12、MTEH16、MTEH20、MTEH25、MTEH32、MTEH40、MTEN04、MTEN06、MTEN08、MTEN10、MTEN12、MTEN16、MTE20N3D502、MTE25N3D502、MTE32N3D502、MTE40N3D502、MTE06H3D502、MTE08H3D502、MTE10H3D502、MTE12H3D502、MTE16H3D502、MTE20H3D502、MTE25H3D502、MTE32H3D502、MTE40H3D502、MTE04N4D502、MTE06N4D502、MTE08N4D502、MTE10N4D502、MTE12N4D502、MTE16N4D502、MTE20N4D502、MTE25N4D502、MTE32N4D502、MTE40N4D502、MTE06H4D502、MTE08H4D502、MTE10H4D502、MTE12H4D502、MTE16H4D502、MTE20H4D502、MTE25H4D502、MTE32H4D502、MTE40H4D502、MTE04N3F502、MTE06N3F502、MTE08N3F502、MTE10N3F502、MTE12N3F502、MTE16N3F502、MTE20N3F502、MTE25N3F502、MTE32N3F502、MTE40N3F502

施耐德MT智能控制器特點及用途

MT-ME智能模擬斷路器采用大規?，F(xiàn)場可編程門陣列、帶保護的功率電子器件等原理制造，跳閘線圈按獨立的回路設計，可以模擬6-110KV電壓等級的三相及分相操作、單跳閘線圈斷路器的動作行為，適用于電力系統、工礦企業、科研院所、專業院校、保護廠家選用，作為繼電保護及自動裝置帶開關整組系統傳動試驗時實際斷路器的替代設備，動作準確、可靠、動作次數不受限制，可以大大提高試驗的正確性與完整性，限度地降低實際斷路器的動作次數，提高使用壽命，是繼電保護試驗工作的重要配套設備。

MT施耐德框架智能型斷路器用途及適用范圍:

智能型萬能式斷路器適用于交流50Hz額度電壓660V（690V）及以下額定電流630A至6300A的配電網絡中，用來分配電能和保護線路及電源設備免受過載、欠電壓、短路、單相接地等故障的危害。斷路器具有智能化保護功能，選擇保護精確，能提高供電可靠性，避免不必要的停電。同時帶有開放式通訊接口，可進行（四遙）以滿足控制中心和自動化系統的要求。斷路器在海撥2000米時脈沖耐壓8000V（不同海撥按標準修正，不超過12000V）該系列斷路器不帶智能控制器及傳感器可作隔離器用，MT智能型萬能式框架斷路器開關柜一般做總開關用，廣泛用于工礦企業變配電站，作為接通和斷開正常工作電流以不頻繁的電路轉換。

施耐德MT框架斷路器開關柜七種分?jǐn)囝愋?

N1電流等級630A至1600A,分?jǐn)嗄芰?0KA標準型適用于分?jǐn)嗟偷燃?jí)短路電流。

N2電流等級800A至2500A,分?jǐn)嗄芰?0KA適用于一般的應用場合。

H1電流等級800A至6300A,分?jǐn)嗄芰?5KA適用于分?jǐn)喙I(yè)環境的高等級短路電流或兩臺變壓器并聯運行的電氣系統中。

H1b電流等級800A至4000A,分?jǐn)嗄芰?5kA適用于短路電流較大的工業行業。

H2電流等級800A至6300A,分?jǐn)嗄芰?00KA高性能型適用于可能產生非常高短路電流的重工業領域。

H3電流等級800A至4000A,分?jǐn)嗄芰?50KA 適用于既需要高性能的分?jǐn)嗄芰?，又需要高水平配合的?chǎng)合。

L1電流等級800A至2000A,分?jǐn)嗄芰?50KA具有高限流能力，用以保護饋電單元或當變壓器額定功率提高時，提高開關柜的性能水平。

MVS04N/3P-400A固定式-抽屜式2.0/5.0/6.0施耐德框架空氣斷路器開關柜

MVS06N/3P-630A固定式-抽屜式2.0/5.0/6.0施耐德框架空氣斷路器開關柜

MVS08N/3P-800A固定式-抽屜式2.0/5.0/6.0施耐德框架空氣斷路器開關柜

MVS10N/3P-1000A固定式-抽屜式2.0/5.0/6.0施耐德框架空氣斷路器開關柜

MVS12N/3P-1250A固定式-抽屜式2.0/5.0/6.0施耐德框架空氣斷路器開關柜

MVS16N/3P-1600A固定式-抽屜式2.0/5.0/6.0施耐德框架空氣斷路器開關柜

MVS06H/3P-630A固定式-抽屜式2.0/5.0/6.0施耐德框架空氣斷路器開關柜

MVS08H/3P-800A固定式-抽屜式2.0/5.0/6.0施耐德框架空氣斷路器開關柜

MVS10H/3P-1000A固定式-抽屜式2.0/5.0/6.0施耐德框架空氣斷路器開關柜

MVS12H/3P-1250A固定式-抽屜式2.0/5.0/6.0施耐德框架空氣斷路器開關柜

MVS16H/3P-1600A固定式-抽屜式2.0/5.0/6.0施耐德框架空氣斷路器開關柜

MVS20H/3P-2000A固定式-抽屜式2.0/5.0/6.0施耐德框架空氣斷路器開關柜

MVS25H/3P-2500A固定式-抽屜式2.0/5.0/6.0施耐德框架空氣斷路器開關柜

MVS32H/3P-3200A固定式-抽屜式2.0/5.0/6.0施耐德框架空氣斷路器開關柜

MVS40H/3P-4000A固定式-抽屜式2.0/5.0/6.0施耐德框架空氣斷路器開關柜

MVS20T/3P-2000A固定式-抽屜式2.0/5.0/6.0施耐德框架空氣斷路器開關柜

MVS25T/3P-2500A固定式-抽屜式2.0/5.0/6.0施耐德框架空氣斷路器開關柜

MVS32T/3P-3200A固定式-抽屜式2.0/5.0/6.0施耐德框架空氣斷路器開關柜

MVS40T/3P-4000A固定式-抽屜式2.0/5.0/6.0施耐德框架空氣斷路器開關柜

開關柜：是指按一定的線路方案將一次設備、二次設備組裝而成的成套配電裝置，是用來對線路、設備實施控制、保護的，分固定式和手車式，而按進出線電壓等級又可以分高壓開關柜（固定式和手車式）和低壓開關柜（固定式和抽屜式）。開關柜的結構大體類似，主要分為母線室、斷路器室、二次控制室（儀表室）、饋線室，各室之間一般有鋼板隔離。

內部元器件包括：母線（匯流排）、斷路器、常規繼電器、綜合繼電保護裝置、計量?jī)x表、隔離刀、指示燈、接地刀等。

從應用角度劃分：

1、進線柜：

又叫受電柜，是用來從電網上接受電能的設備（從進線到母線），一般安裝有斷路器、CT、PT、隔離刀等元器件。

2、出線柜：

也叫饋電柜或配電柜，是用來分配電能的設備（從母線到各個出線），一般也安裝有斷路器、CT、PT、隔離刀等元器件。

3、母線聯絡柜：

也叫母線分?jǐn)喙?，是用來連接兩段母線的設備（從母線到母線），在單母線分段、雙母線系統中常常要用到母線聯絡，以滿足用戶選擇不同運行方式的要求或保證故障情況下有選擇的切除負荷。

施耐德MT系列框架斷路器應用

□五大市場：工業、能源及基礎設施、公商建、民用住宅、數據中心

□適用于低壓配電領域內的配電線路和設備的保護與控制：

■N1-標準型適用于分?jǐn)嗟偷燃?jí)的短路電流。

■N2-適用于一般的短路電流。

■H1-適用于分?jǐn)喙I(yè)環境的高等級短路電流。

■H1b-適用于分?jǐn)嗄芰σ蟾叩墓I(yè)場合。

■H2-高性能型，適用于可能產生非常高的短路電流的重工業領域。

■H3-兩臺變壓器并聯運行的電氣系統中。

■L1-具有高限流能力，用以保護饋電單元或當變壓器額定功率提高時提高開關柜的性能水平。

施耐德MT系列框架斷路器電流等級及分?jǐn)嗄芰?

□N1：電流等級630A至1600A，分?jǐn)嗄芰?0KA

□N2：電流等級800A至2500A，分?jǐn)嗄芰?0KA

□H1：電流等級800A至6300A，分?jǐn)嗄芰?5KA

□H1b：電流等級800A至4000A，分?jǐn)嗄芰?5kA

□H2：電流等級800A至6300A，分?jǐn)嗄芰?00KA

□H3：電流等級800A至4000A，分?jǐn)嗄芰?50KA

□L1：電流等級800A至2000A，分?jǐn)嗄芰?50KA

施耐德MT系列框架斷路器具有抽屜式/固定式，3/4極開關

施耐德產品介紹

空氣開關

空氣開關，又名空氣斷路器，是斷路器的一種。是一種只要電路中電流超過額定電流就會自動斷開的開關?？諝忾_關是低壓配電網絡和電力拖動系統中非常重要的一種電器，它集控制和多種保護功能于一身。除能完成接觸和分?jǐn)嚯娐吠?，尚能?duì)電路或電氣設備發生的短路、嚴重過載及欠電壓等進行保護，同時也可以用于不頻繁地啟動電動機。

主要結構

內部附件

輔助觸頭：輔助觸頭是斷路器主電路分、合機構機械上連動的觸頭，

主要用于斷路器分、合狀態的顯示，接在斷路器的控制電路中通過斷路器的分合，對其相關電器實施控制或聯鎖。例如向信號燈、繼電器等輸出信號。塑殼斷路器殼架等級額定電流100a為單斷點轉換觸頭，225a及以上為橋式觸頭結構，約定發熱電流為3a；殼架等級額定電流00a及以上可裝兩常開、兩常閉，約定發熱電流為6a。操作性能次數與斷路器的操作性能總次數相同。

報警觸頭：用于斷路器事故的報警觸頭，且此觸頭只有當斷路器脫扣分?jǐn)嗪蟛艅?dòng)作，主要用于斷路器的負載出現過載短路或欠電壓等故障時而自由脫扣，報警觸頭從原來的常開位置轉換成閉合位置，接通輔助線路中的指示燈或電鈴、蜂鳴器等，顯示或提醒斷路器的故障脫扣狀態。

由于斷路器發生因負載故障而自由脫扣的機率不太多，因而報警觸頭的壽命是斷路器壽命的1/10。報警觸頭的工作電流一般不會超過1a。

分勵脫扣器：是一種用電壓源激勵的脫扣器，它的電壓可與主電路電壓無關。分勵脫扣器是一種遠距離***分閘的附件。當電源電壓等于額定控制電源電壓的70%-110%之間的任一電壓時，就能可靠分?jǐn)鄶嗦菲鳌７謩?lì)脫扣器是短時工作制，線圈通電時間一般不能超過1s，否則線會被燒毀。塑殼斷路器為防止線圈燒毀，在分勵脫扣線圈串聯一個微動開關，當分勵脫扣器通過銜鐵吸合，微動開關從常閉狀態轉換成常開，由于分勵脫扣器電源的控制線路被切斷，即使人為地按住按鈕，分勵線圈始終不再通電就避免了線圈燒損情況的產生。當斷路器再扣合閘后，微動開關重新處于常閉位置。

欠電壓脫扣器：欠電壓脫扣器是在它的端電壓降至某一規定范圍時，使斷路器有***或無***斷開的一種脫扣器，當電源電壓下降(甚至緩慢下降)到額定工作電壓的70%至35%范圍內，欠電壓脫扣器應運作，欠電壓脫扣器在電源電壓等于脫扣器額定工作電壓的35%時，欠電壓脫扣器應能防止斷路器閉合；電源電壓等于或大于85%欠電壓脫扣器的額定工作電壓時，在熱態條件下，應能保證斷路器可靠閉合。因此，當受保護電路中電源電壓發生一定的電壓降時，能自動斷開斷路器切斷電源，使該斷路器以下的負載電器或電氣設備免受欠電壓的損壞。使用時，欠電壓脫扣器線圈接在斷路器電源側，欠電壓脫扣器通電后，斷路器才能合閘，否則斷路器合不上閘。

智能型MVS04N空氣斷路器

外部附件

電動操作機構：是用于遠距離自動分閘和合閘斷路器的一種附件，電動操作機構有電動機操作機構和電磁鐵操作機構兩種，電動機操作機構為塑殼式斷路器殼架等級額定電流00a及以上斷路器，電磁鐵操作機構適用于塑殼斷呼器殼架等級額定電流225a及以下斷路器，無論是電磁鐵或電動機，它們的吸合和轉動方向都是相同，僅由電動操作機構內部的凸輪的位置來達到合、分，斷路器在用電動機構操作時，在額定控制電壓的85%-110%之間的任一電壓下，應能保證斷路器可靠閉合。

轉動操作手柄：適用于塑殼斷路器，在斷路器的蓋上裝轉動操作手柄的機構，手柄的轉軸裝在它的機構配合孔內，轉軸的另一頭穿過抽屜柜的門孔，旋轉手柄的把手裝在成套裝置的門上面所露出的轉軸頭，把手的圓形或方形座用螺釘固定的門上，這樣的安裝能使操作者在門外通過手柄的把手順時針或逆時針轉動，來確保斷路器的合閘或分閘。同時轉動手柄能保證斷路器處于合閘時，柜門不能開啟；只有轉動手柄處于分閘或再扣，開關板的門才能打開。在緊急情況下，斷路器處于"合閘"而需要打開門板時，可按動轉動手柄座邊上的紅色釋放按鈕。

加長手柄：是一種外部加長手柄，直接裝于斷路器的手柄上，

一般用于600a及以上的大容量斷路器上，進行手動分合閘操作。

手柄閉鎖裝置：是在手柄框上裝設卡件，手柄上打孔然后用掛鎖鎖起來。主要用于斷路器處于合閘工作狀態時，不容許其他人分閘而引起停電事故，或斷路器負載側電路需要維修或不允許通電時，以防被人誤將斷路器合閘，從而保護維修人員的安全或用電設備的可靠使用。

接線方式：斷路器的接線方式有板前、板后、插入式、抽屜式，用戶如無特殊要求，均按板前供貨，板前接線是常見的接線方式。

1、板后接線方式：板后接線***特點是可以在更換或維修斷路器，不必重新接線，只須將前級電源斷開。由于該結構特殊，產品出廠時已按設計要求配置了專用安裝板和安裝螺釘及接線螺釘，需要特別注意的是由于大容量斷路器接觸的可靠性將直接影響斷路器的正常使用，因此安裝時必須引起重視，嚴格按制造廠要求進行安裝。

2、插入式接線：在成套裝置的安裝板上，先安裝一個斷路器的安裝座，安裝座上6個插頭，斷路器的連接板上有6個插座。安裝座的面上有連接板或安裝座后有螺栓，安裝座預先接上電源線和負載線。使用時，將斷路器直接插進安裝座。如果斷路器壞了，只要拔出壞的，換上一只好的即可。它的更換時間比板前，板后接線要短，且方便。由于插、拔需要一定的人力。因此目前我國的插入式產品，其殼架電流限制在***為00a。從而節省了維修和更換時間。插入式斷路器在安裝時應檢查斷路器的插頭是否壓緊，并應將斷路器安全緊固，以減少接觸電阻，提高可靠性。

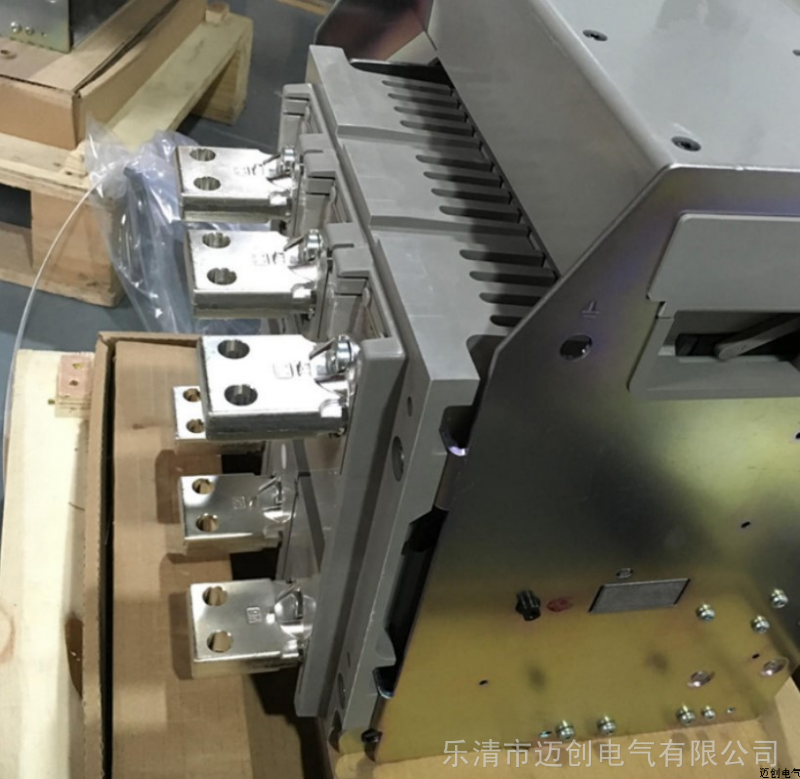

3、抽屜式接線：斷路器的進出抽屜是由搖桿順時針或逆時針轉動的，在主回路和二次回路中均采用了插入式結構，省略了固定式所必須的隔離器，做到一機二用，提高了使用的經濟性，同時給操作與維護帶來了很大的方便，增加了安全性、可靠性。特別是抽屜座的主回路觸刀座，可與nt型熔斷路器觸刀座通用，這樣在應急狀態下可直接插入熔斷器供電。

施耐德MVS04N/630A固定式萬能斷路器

空氣斷路器

空氣斷路器（框架斷路器）：斷路器是的一種。絕緣介質為空氣。是用手動（或電動）合閘，用鎖扣保持合閘位置，由脫扣機構作用于跳閘具有灰弧裝置的低壓開關，目前被廣泛用于500V以下的交、直流裝置中，在電路中作接通、分析和承載額定工作電流和短路、過載等故障電流。

基本介紹

空氣開關也就是空氣斷路器，在電路中作接通、分析和承載額定工作電流和短路、過載等故障電流，并能在線路和負載發生過載、短路、欠壓等情況下、迅速分?jǐn)嚯娐?，進行可靠的保護。斷路器的動、靜觸頭及觸桿設計型式多樣，但提高斷路器的分?jǐn)嗄芰κ侵饕康?。目前，利用一定的觸頭結構，限制分?jǐn)鄷r(shí)短路電流峰值的限流原理。對提高斷路器的分?jǐn)嗄芰τ忻黠@的作用，而被廣泛采用。

基本原理

空氣斷路器是基本原理是短路電流遠大于正常負載電流，短路電流導致脫扣器脫扣，動觸頭在彈簧作用下與靜觸頭分開，使得電路斷開。

短路電流導致脫扣器脫扣，有多種實現方式，一般是采用電磁鐵的原理實現的，線圈中經過負載電流時電磁鐵吸力小，經過短路電流時候吸力足以使街鐵動作，帶動脫扣器脫扣。

大點的空氣開關還帶有過負荷保護，就是一般采用雙金屬片，當電路過負荷達到一定時間的時候，熱量會使雙金屬片變形導致脫扣器脫扣器從而斷開電路。

空氣斷路器工作原理空氣開關也就是斷路器，在電路中作接通、分?jǐn)嗪统休d額定工作電流，并能在線路和電動發生過載、短路、欠壓的情況下進行可靠的保護。斷路器的動、靜觸頭及觸杠設計成平行狀，利用短路產生的電動力使勁、靜、動觸頭斷開、分?jǐn)嗄芰Ω?，限流特性?qiáng)。

短路時，靜觸頭周圍的芳香絕緣物氣化，起冷去的作用，飛狐距離為零。斷路器的滅弧室采用金屬片結構，觸頭系統具有力限流機構，因此，斷路器具有很高的分?jǐn)嗄芰拖蘖髂芰Α?

具有復式脫扣器。反時限動作是雙金屬片受熱彎曲使脫扣器動作，一時動作是鐵芯街鐵機構帶動脫扣器動作，脫扣方式有熱動、電磁和復式脫扣3種。

空氣開關內部比較精密，原理卻為簡單。它在入線和出線間了10幾20圈的電感，電流足夠時吸合帶動機械杠桿而動作保護。比較安全又不用換保保險，是很好的推薦。

自動空氣開關也稱為低壓斷路器，可用來接通和分?jǐn)嘭?fù)載電路，也可用來控制不頻率起動的電動機。它功能相當于閘刀開關、過電流繼電器、失壓繼電器、熱電器及漏電保護器等電器部分或全部的功能總和，是低壓配電網中一種重要的保護電器。

自動空氣開關具有多種保護功能（過載、短路、欠電壓保護等）、動作值可調、分?jǐn)嗄芰Ω?、操作方便、安全等?yōu)點，所以目前被廣泛應用。結構和工作原理自動空氣開關由操作機構、觸點、保護裝置（各種脫扣器）、滅弧系統等組成。

挑選參數

挑選空氣斷路器的時候重要的參數有三個，框架電流Inmax越大越好，額定極限短路能力Icn越大越好，額定運行短路分?jǐn)嗄芰cs越接近Icu越好。

框架電流：斷路器是主觸頭允許通過的額定電流。

額定極限短路分?jǐn)嗄芰Γ↖cu）:按規定的實驗程序規定的條件，不包括斷路器斷續承載其額定電流能力的分?jǐn)嗄芰Α?

額定運行分?jǐn)嗄芰Γ↖cs）：按規定的實驗程序規定的條件，包括斷路器斷續承載其額定電流能力的分?jǐn)嗄芰Α?

主要作用

在正常情況下，過電流脫扣器的街鐵是釋放著的；一旦發生嚴重過載或短路故障時，和主電路聯系的線圈就將產生較強的電磁吸力把街鐵往下吸引而頂鉤，使主觸點斷開。欠壓脫扣器的工作恰恰相反，在電壓正常時，電磁吸力吸住街鐵，主觸點才得以閉合。一旦電壓嚴重下降或斷電時，街鐵就被釋放而主觸點斷開。當電源電壓恢復正常時，必須重新合閘后才能工作，實現了失壓保護。
