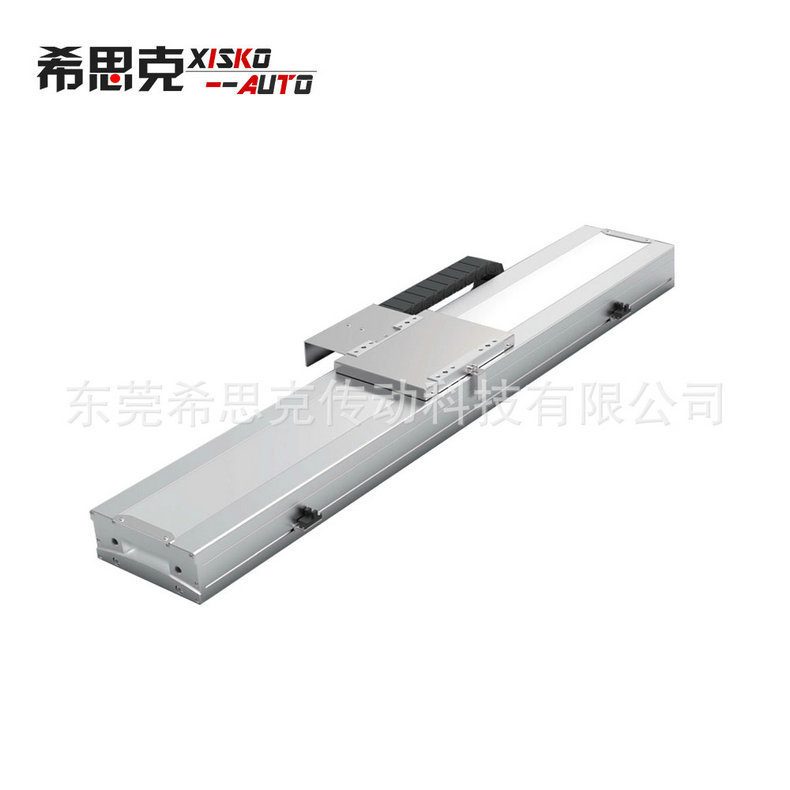

直線電機直線驅動
- 高響應、高加減速、體積小、大推力
- 實現最高速度 2500mm/s
高精度、重復定位精度 ±5μm
- 采用高性能光柵或磁柵尺,精度分辨率達 1μm
支持長行程
- 可實現長行程高速搬運,標準規格最長可達 3m
采用CSK精密線性滑軌
- 精度高、壽命長、磨損小、運行平穩
特殊的封閉式設計
- 整體設計采用全密閉式結構,適用于清潔要求高的環境
緊湊型結構
- 適用于較小的安裝空間
低噪音
- 由于物理運轉部位零件較少,有效降低機械產生的噪音
長壽命
- 直線電機動定子為非接觸式,不會產生磨損,因此可長期使用
①: 型號
LMB — 直線電機模組密封式系列
②: 本體的的寬度
150 — 模組的寬寬度為150mm
③: 有效行程
200mm, 300mm, 400mm, 500mm, 600mm, 700mm..., 3000mm
④: 導線槽取出方向
RH — 水平右側取出
LH — 水平左側取出
RW — 壁掛右側取出
LW — 壁掛左側取出
⑤: 電纜長度
3L: 3.5m(標準)
5L: 5m
10L: 10m
⑥: 特殊注記
無標注:標準
特殊:A, B …
型號LMB-150 | |||
驅動方式 | 有鐵芯式直線電機 | 連續推力(N) | 125 |
重復定位精度(μm) | ±5 | 峰值推力(N) | 750 |
刻度尺(μm) | 光柵 / 磁柵:分辨率1 | 有效行程(mm) | 200~3000 |
高速度(m/sec) | 2.5 | 線性滑滑型式 | 4列圓弧式×2滑軌 |
水平最大載重(kg) | 60 | 電纜長度(m) | 標準:3.5/選配:5,10 |
*可依客戶需求設計定制,請聯系我們了解更多的信息。
直線滑臺模組是自動化設備中的一種通用傳動元件,應用的領域也越來越多。而不同的行業對直線滑臺模組的有效行程,承載負荷、運行重復精度、運轉速度以及使用環境等方面來考量尋找出滿意的直線模組。其中運行速度是我們對于直線模組最為關注的參數之一。
不同企業對直線滑臺模組的運轉速度時長都有所不同,有的企業需要直線模組運轉速度達到200mm/s速度就可以了,而有些企業機械作業需要2000mm/s這種更高的運轉速度才能保障機械正常運行,提高企業的生產效率,增加企業的經濟效益。
