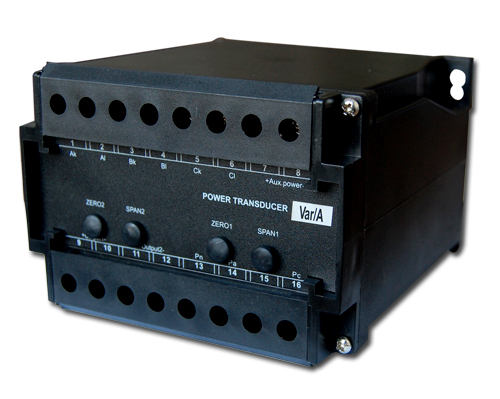

三相三線無功電流組合變送器 GQA-33

用途：GW/GQ功率變送器是采用先進的測量技術制造的變送器,產品的集成度高,可靠性好,具有優異的精確度和長期穩定性,可廣泛應用于需要將功率信號轉化為直流小信號輸出的場合?？膳c各類儀表及DCS,PLC等系統配套使用。在油田、石化、制造、電力、冶金等行業的重大工程中有著廣泛的應用。

技術參數

輸入：電壓：150V，300V，400V,690V,750V　　電流：1A，5A

輸入負載：電壓互感器PT：≤0.1VA　　　電流互感器CT：≤0.2VA

允許過載：電壓×2倍標稱值持續；電流×2倍標稱值持續；電流×10倍標稱值10s

精度：≤±0.2%RO，±0.5%RO

響應時間：≤400ms

輸出電壓：0~10Vdc, 0~5Vdc(負載電阻＝輸入電壓/10mA)

輸出電流：0~20mAdc ,4~20mAdc（負載電阻＝10V/輸出電流）

輸出波紋：≤0.5%RO(峰峰值)

工作環境溫濕度：0~50℃/小于95%相對濕度（無冷凝狀態）

貯存環境溫濕度：-20~70℃/小于70%相對濕度（無冷凝狀態）

使用電源：AC220±10%，50Hz　可訂制特殊規格（DC110V，220V±20%）

隔離：輸入/輸出/電源/外殼

電源消耗：DC約3W，AC約4VA

外殼材料：ABS防火材料

重量：約650克

耐壓強度：AC2KVrms/min

絕緣阻抗：DC500V時大于100MΩ

外形尺寸：119（L）×109（W）×75（H）mm

安裝方式：35mm標準導軌、底座螺釘安裝
