RS232串口智能溫度數據采集模塊

通訊協議
  設備所有操作或回復命令都為16進制數據。默認通訊波特率：9600,8,n,1。
基本命令格式：
[設備地址][功能碼][起始地址：2字節][數據長度：2字節][CRC16校驗]
意義如下：
A、設備地址：設備地址范圍為1-35,其中250即0xFA為通用查詢地址，當不知道設備地址時，可用此通用查詢地址進行查詢。
B、功能碼：不同的應用需求功能碼不同，比如3為查詢輸入寄存器數據。
C、起始地址：查詢或操作寄存器起始地址。
D、數據長度：讀取的長度，比如讀取10個傳感器的溫度，此值為0x00 0A。
E、CRC校驗：CRC16校驗，高位在前，低位在后。

1）讀取數據(功能碼為0x03 )
[設備地址][03][起始地址：2字節][數據長度：2字節][CRC16校驗]
設備響應：
[設備地址][命令號][返回的字節個數][數據1][數據2]...[數據n][CRC16校驗]
響應數據意義如下：
A、返回的字節個數：表示數據的字節個數，也就是數據1，2...n中的n的值。
B、數據1…N：各個傳感器的測量值，每個數據占用兩個字節。為整型數據，真實值為此值除以100。
例如：查詢1號設備上6個傳感器數據：
發送：01 03 00 00 00 06 C5 C8
回應: 01 03 0C 05 46 04 C9 04 D5 04 C2 05 0D 04 C9 01 47
上例回復數據中：01表地址1，0C表數據長度為12個字節，由于測點數據長度占兩個字節，比如第一個數據為05 46, 折成10進制即為：1350,因模塊分辨率為0.01,該值需除以100,即實際值為13.50，同理：04 C9為第2路值，十進制數據為：1225，濕度值為12.25.

2） 傳感器序列號識別操作
    對于傳感器，設備存儲其序列號才能識別和正常檢測。每個DS18B20都有唯一的64位識別序列號，我們提供了3種方法可以快速將一個或多個傳感器的序列號存入到設備中。
1． 自動寫入（功能號：0x22,輔助命令號：0x01 ）。
當未知傳感器序列號時，可通過此方法可以自動寫入序列號到設備中。本方法適用于單個傳感器的序列號識別操作。
發送命令格式：
 [設備地址][命令號:0x02][輔助命令號:0x01][傳感器編號][00] [04] [CRC16]
意義如下：
A、傳感器編號：值范圍為1-24。
B、00 04 為十六進制數。
如果設備需要能夠識別一個新傳感器，識別并將其序列號保存于設備第1號位置，則首先確保設備上只接了這一個傳感器，然后進行如下操作。
上位機發送命令：01 22 01 01 00 04 A8 32
設備回復：  01 22 08 28 F8 4C 87 01 00 00 F1 04 70
其中01 表設備地址，22表命令功能號，08 表返回的數據長度，"28 F8 4C 87 01 00 00 F1"為該傳感器的序列號，回復正確的序列號，表明操作成功，若回復的序列號為00或FF開始，則不成功。
2．手動寫入（功能號：0x22,輔助命令號：0x0C ）
 直接遠程寫入64位序列號即8個字節到指定設備指定編號位置，本方法適用于已知傳感器序列號的條件下。
發送命令格式：
[設備地址][命令號: 0x22][輔助命令號: 0x0C][傳感器編號][8字節序列號][CRC16]
意義如下：
A、傳感器編號：值范圍為1-24。
B、8字節序列號，如DS18B20序列號: 28 65 A2 E2 01 00 00 63。

例如需將序列號28 65 A2 E2 01 00 00 63寫入到1號設備第1號位置，則
命令為：01 22 0C 01 28 65 A2 E2 01 00 00 63 62 2F
設備回復為：01 22 08 28 65 A2 E2 01 00 00 63 53 41
設備響應格式：
[設備地址][命令號][返回的字節個數][ 8字節序列號][CRC低8位][CRC高8位]
A、返回的字節個數：一般為8，因為DS18B20 的64位序列號為8個字節。
B、數據：8個字節的ID號。
3.自動搜索（功能號：0x25,輔助命令號：0x01 ）
  本方法適用于已接好一個或多個傳感器時，將所有傳感器序列號保存到設備中。
發送命令格式：
[設備地址][命令號: 0x25][輔助命令號: 0x05][01 00 02][CRC16]
說明： 01 00 02 為十六進制數，為固定值。
比如發送命令：FA 25 05 01 00 02 89 4B
設備回復：01 25 01 01 D0 43
設備響應格式：
[設備地址][命令號][返回的字節個數][搜索到的傳感器數][CRC低8位][CRC高8位]
上例中01 01的第2個01表示設備搜索到1個傳感器。此時通過查詢命令，可以讀出第一個傳感器測量數據。
3）讀取傳感器序列號（功能號：0x23）
發送命令格式：
[設備地址][命令號:0x23][通道號][傳感器編號][00 08][CRC16]
說明：
A、傳感器編號：指定傳感器編號（值范圍為1-24）
B、00 08 為十六進制數，為固定值，因為傳感器序列號為8字節。
例如發送命令：01 23 01 01 00 08 95 F7
設備響應：01 23 08 28 A9 79 1F 03 00 00 0C
設備響應格式：[設備地址][命令號][返回的字節個數][8字節序列號][CRC16]

 4）更改設備地址（功能號：0x06輔助命令號：0x0B ）
發送命令格式：
[設備地址][命令號:0x06][ 輔助命令號：0x0B] [00 00] [目標地址:占1個字節] [CRC16]
說明：
A、目標地址：值范圍為1-35，目標地址與當前地址不能相同。
B、00 00為十六進制數，為固定值,不可更改。
比如將設備地址1，更改為2，則命令為：
01 06 B 00 00 02 A 2F
設備響應:02 06 0B 00 00 02 0A 1C
設備響應格式：[設備地址][命令號][輔助命令號][ 00 00] [當前地址] [CRC16]

4）查詢設備地址（功能號：0x25輔助命令號：0x02 ）
若不知道當前設備地址、且總線上只有一個設備時，可以通過此命令查詢當前設備地址。
發送命令格式：
[設備地址：0xFA][命令號:0x25][ 輔助命令號：0x02] [00 00 01] [CRC16]
說明：
A、設備地址0xFA為通用設備查詢地址。
B、00 00 01為十六進制數，為固定值,不可更改。
比如查詢當前設備地址，命令為 FA 25 02 00 00 01 99 FE
設備響應: 02 25 01 18 11 CD
設備響應格式：[設備地址][命令號] [數據長度:1字節] [隨機字節：1字節] [CRC16]
比如：02 25 01 18 11 CD 表明設備地址為02 。







序號   名      稱                                     型號                       數量 備注

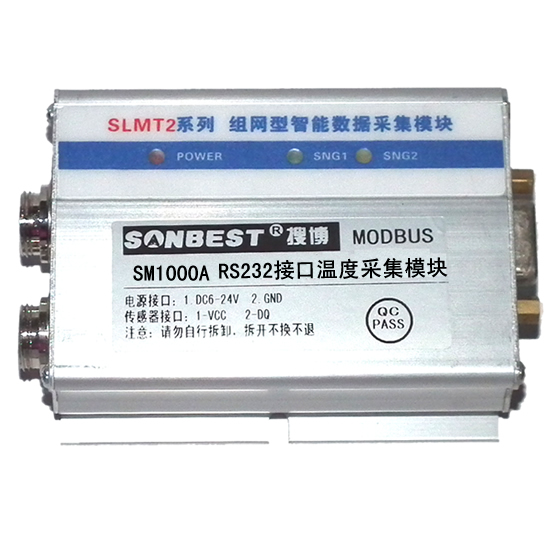

1      智能溫度數據采集模塊                      SM1000                  1臺
2      單片電源                                      9V 1A                     1只
3      串口線                                                                     1根
4      傳感器總線測試線                                                        1根
5      說明書 及合格證                                                          1份
