SLST1-13系列數字溫度傳感器采用美國Dallas 半導體公司的數字化溫度傳感器DS18B20,傳感器采用不銹鋼外殼封裝, 防水防潮。專門設計的傳感器不銹鋼外殼，僅有0.15mm的壁厚，具有很小的蓄熱量，采用金屬墊模工藝讓DS18B20與不銹鋼內壁充分接觸,同時采用導熱性高的密封膠灌封，保證了溫度傳感器的高靈敏性，極小的溫度延遲。防護等級達IP67。
SLST1-13溫度傳感器支持“一線總線”接口（1-Wire），測量溫度范圍為 -55°C～+125°C，在-10～+85°C范圍內,精度為 ±0.5°C。現場溫度直接以“一線總線”的數字方式傳輸，大大提高了系統的抗干擾性。適合于惡劣環境的現場溫度測量。SLST1-13數字溫度傳感器都具有唯一的編號，溫度采集設備通過編號來識別對應的溫度傳感器。傳感器的引線長度可根據用戶需要定制，引線采用3芯專用傳感器電線,出廠長度為1米。

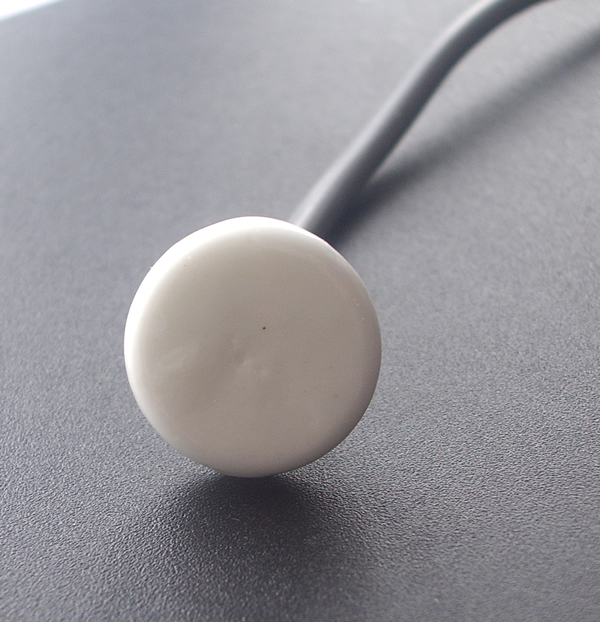

表貼式溫度傳感器
專業金屬墊模技術
經過專業的高溫與低溫試驗
可根據用戶需求訂制
“一線總線”接線方便簡單
抗干擾能力強
導熱性能好，響應速度快
可在各種惡劣環境下使用
表貼式溫度傳感器適用玻璃、墻體等平面測溫需求，特殊要求，可以訂制。
本產品的加工工藝和試驗與SLST1-1相同:
1.專業金屬墊模技術
市面上常用的導熱膠的工藝因?qū)嵝阅懿徊患?無法實現快速傳感.我們的傳感器,傳感部分與外殼之間由金屬墊模無縫連接.金屬墊模由專業模具根據傳感器的外形尺寸加工而成.金屬是最佳熱導體. 市場上的20元以下的傳感器都是采用填充物或?qū)|膠填充.
2.經過專業的測試與耐溫試驗
工作在惡劣的環境中,需要大量的試驗,只有經過專業試驗的產品才有高可靠性.我們的傳感器可以長期工作在120度的高溫環境中；也可以工作在零下40度的環境中。
在220kV電纜表面正常工作
傳感器溫度測量誤差曲線
1、冷藏庫溫度監測 2、藥廠GMP監測系統 3、電信機房監控 4、啤酒生產
5、樓宇自控 6、倉庫溫度監測 7、環境監測 8、過程溫度監測 9、空調監測
引腳定義
紅色---VCC電源正，接直流5V正極
蘭色---DQ 信號腳
黑色---GND電源負，接直流5V負極
| 序號 | 項目 | 內容 |
| 1 | 內置傳感器 | DS18B20 |
| 2 | 溫度精度 | ±0.5℃（-10°～+85°C范圍內） |
| 3 | 測溫范圍 | -55℃～+125℃ |
| 4 | 溫度分辨率 | 9-12位(0.0625℃) |
| 5 | 測溫速度 | 750ms(12位分辨率) |
| 6 | 電源要求 | 3V-5.5V |
| 7 | 支持通訊電纜長度 | 100m |
| 8 | 材質 | 314不銹鋼 |
| 9 | 外型尺寸 | φ6mm 長度25mm可選 |
| 10 | 運行環境 | -55℃～+80℃ |
