RS232串口溫濕度傳感器

     SM1810A溫濕度傳感器,配合美國瑞士專用溫濕度傳感器及RS485總線技術,基于工業用MODBUS-RTU協議，實現低成本溫濕度狀態在線監測的實用型一體化傳感器，
本傳感器可應(1)SMT行業溫濕度數據監控 (2) 電子設備廠溫濕度數據監控(3) 冷藏庫溫濕度監測(4) 倉庫溫濕度監測 (5) 藥廠GMP監測系統(6) 環境溫濕度監控(7) 電信機房溫濕監控 （8）賓館溫濕度監控（9）檔案室溫濕度監控（10）智能家居溫濕度監控(9) 其它需要監測溫濕度的各種場合等。

    隨機軟件或相關資料包含內容： 《SM1810A溫濕度傳感器隨機軟件》、 《modbus-RTU校驗CRC16的VB6應用函數》、《MODBUS-RTU使用注意事項》、 《SM1800A使用手冊》、《SM1810A溫濕度傳感器工具軟件》、《采集模塊與組態王聯機步驟》。
   為便于工程組網及工業應用，本傳感器采用工業廣泛使用的MODBUS-RTU通訊協議，支持二次開發。用戶只需根據我們的通訊協議即可使用任何串口通訊軟件實現傳感器數據的查詢和設置。為方便用戶對傳感器進行設置和測試，我們提供了工具軟件(請在頂部點擊“隨機軟件或相關資料”進行下載)：

  工具軟件提供了通訊協議中常用命令，通過二次開發命令觀察窗口可以看到發送的命令及設備響應的數據。

1. 采用進口傳感器，精度高
2. RS232直接與電腦相連
3. 指令簡單
4. 標準工業導軌安裝
5. DC5V電源供電
6. 組網方案，每個傳感器都有一個地址，可任設意設置地址
7. 高性價比

參數 值
顯示測溫范圍 -40℃~+123.8℃
測溫精度     ±0.5℃
顯示測濕范圍 0~100%RH
測濕精度     默認精度為:±4.5%RH(可選精度：SM1810B2:±3%RH SM1810B3：±2%RH)
波特率       9600
通訊端口     RS232
供電電源     DC5V 1A
耗電         1W
存儲溫度     -40 - 85℃
運行環境     -40 - 85℃-40℃～+85℃

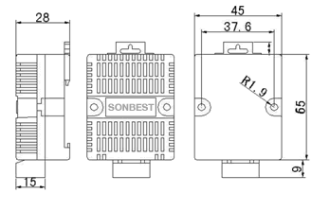

外形尺寸     45×65×28mm3

    接口其引腳定義如下：
標號 引腳  說明
1     V+   DC 5V電源正
2     V-   DC 5V電源負
3     TX   RS232 TX
4     RX   RS232 RX

通訊協議
    設備所有操作或回復命令都為16進制數據。默認通訊波特率：9600,8,n,1。
基本命令格式：
[設備地址][功能碼][起始地址：2字節][數據長度：2字節][CRC16校驗]
意義如下：
A、設備地址：設備地址范圍為1-35,其中250即0xFA為通用查詢地址，當不知道設備地址時，可用此通用查詢地址進行查詢。
B、功能碼：不同的應用需求功能碼不同，比如3為查詢輸入寄存器數據。
C、起始地址：查詢或操作寄存器起始地址。
D、數據長度：讀取的長度。
E、CRC校驗：CRC16校驗，高位在前，低位在后。

1）讀取數據(功能碼為0x03 )
[設備地址][03][起始地址：2字節][數據長度：2字節][CRC16校驗]
注：數據長度為2字節，SM1810溫濕度傳感器值固定為0x00 02
設備響應：
[設備地址][命令號][返回的字節個數][數據1][數據2][CRC16校驗]
響應數據意義如下：
A、返回的字節個數：表示數據的字節個數，也就是數據1，2...n中的n的值。
B、數據1…N：各個傳感器的測量值，每個數據占用兩個字節。為整型數據，真實值為此值除以100。
例如：查詢1號設備上溫濕度傳感器數據：
發送：01 03 00 00 00 02 C4 0B
回應:  01 03 04 0B 1D 15 68 67 6F
上例回復數據中：01表地址1，04表數據長度為4個字節，由于測點數據長度占兩個字節，比如第一個數據為0B 1D, 折成10進制即為：2845,因模塊分辨率為0.01,該值需除以100,即實際值為28.45度，同理：15 68為第2路值，十進制數據為：5480，濕度值為54.80%RH.
2）更改設備地址（功能號：0x06輔助命令號：0x0B ）
發送命令格式：
[設備地址][命令號:0x06][ 輔助命令號：0x0B] [00 00] [目標地址:占1個字節] [CRC16]
說明：
A、目標地址：值范圍為1-35，目標地址與當前地址不能相同。
B、00 00為十六進制數，為固定值,不可更改。
比如將設備地址1，更改為2，則命令為：
01 06 B 00 00 02 A 2F
設備響應:02 25 01 02 90 06
設備響應格式：[設備地址][ 查詢設備地址命令號] [數據長度:1字節] [隨機字節：1字節] [CRC16]
比如：02 25 01 18 11 CD 表明更主后當前設備地址為02 。

3）查詢設備地址（功能號：0x25輔助命令號：0x02 ）
若不知道當前設備地址、且總線上只有一個設備時，可以通過此命令查詢當前設備地址。
發送命令格式：
[設備地址：0xFA][命令號:0x25][ 輔助命令號：0x02] [00 00 01] [CRC16]
說明：
A、設備地址0xFA為通用設備查詢地址。
B、00 00 01為十六進制數，為固定值,不可更改。
比如查詢當前設備地址，命令為 FA 25 02 00 00 01 99 FE
設備響應: 02 25 01 18 11 CD
設備響應格式：[設備地址][命令號] [數據長度:1字節] [隨機字節：1字節] [CRC16]
比如：02 25 01 18 11 CD 表明設備地址為02 。

    產品包括:

   SM1810A傳感器   1臺

   四芯插頭        1只

以下配件建議選配：

   DC5V 電源       1只

   RS232延長線     1條

   RS232/USB轉換線 1條

                                   SM1800A配好電源及串口線全套

                                        簡單明了的接線示意圖
