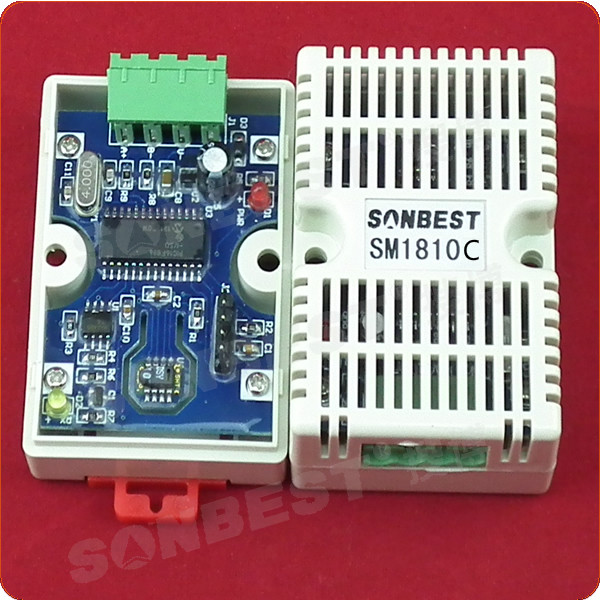

SM1810C溫濕度數據采集模塊,配合美國瑞士專用溫濕度傳感器,基于工業用MODBUS-RTU協議，實現低成本溫濕度狀態在線監測的實用型一體化模塊，
本模塊可應(1)SMT行業溫濕度數據監控 (2) 電子設備廠溫濕度數據監控(3) 冷藏庫溫濕度監測(4) 倉庫溫濕度監測 (5) 藥廠GMP監測系統(6) 環境溫濕度監控(7) 電信機房溫濕監控 （8）賓館溫濕度監控（9）檔案室溫濕度監控（10）智能家居溫濕度監控(9) 其它需要監測溫濕度的各種場合等。
1. 采用進口傳感器，精度高
2. CAN遠距離通信接口，最遠可達10公里
3. 指令簡單
4. 總線最多可以掛接110個溫濕度模塊
5. 標準工業導軌安裝
6. 6-24V寬電源供電
7. 組網方案，每個模塊都有一個地址，可任設意設置地址
8. 高性價比
參數 值
顯示測溫范圍 -40℃~+123.8℃
傳感器標稱測溫精度 ±0.5℃(內置為SHT10)
顯示測濕范圍 0~100%RH
傳感器標測濕精度 SHT10:±4.5%RH
波特率 250kbps（可訂制其它波特率）
通訊端口 CAN
供電電源 總線供電，DC6V-24V 1A
耗電 1W
運行環境： -40℃～85℃

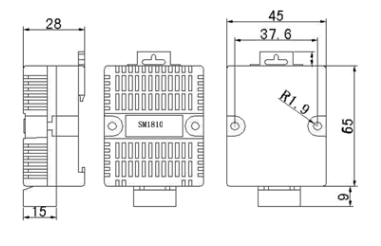

外形尺寸 45×65×28mm3
CAN標號 引腳 說明
1 V+ DC 6-24V電源正
2 V- DC 6-24V電源負
3 H+ CAN 顯性
4 H- CAN 隱性
SM1810C模塊內置CAN接口轉換器,通過CAN總線的組網方式，可以將通訊距離延長到最長10000米，可以有效解決最簡連接的距離過短問題。
下圖是基于SM1810C模塊大棚溫濕度監測的CAN組網結構圖，每個SM1810C模塊都有一個節點編號，一個小系統，可以最多放置110個SM1810C模塊。 因每個模塊采用寬電壓供電，所以整個系統都可以采用總線供電的方案。
推薦應用方案的優點：所有溫濕度數據可在大屏幕顯示器上直接顯示出來，監測工作站SLET3000完成巡檢、節點糾錯控制、數據通訊等功能。SC1050C 總線控制器能夠控制加濕、除濕機、空調等各種電氣設備。缺點：造價相對于基本方案較高。
基本方案的優點： 成本低;缺點：節點處理及巡回檢測等各種工作交由上位機處理，上位機軟件復雜。適應有較強軟件開發能力的用戶使用。
CAN2.0B標準幀格式.
CAN 標準幀信息為11 個字節包括兩部分信息和數據部分前3 個字節為信息部分。
字節1 為幀信息。第7 位(FF)表示幀格式，在擴展幀中，F(xiàn)F=1；第6位(RTR)表示幀的類型，RTR=0
表示為數據幀，RTR=1 表示為遠程幀；DLC 表示在數據幀時實際的數據長度。
字節2~3為報文識別碼11 位有效。字節4~11為數據幀的實際數據，遠程幀時無效。
本產品采用的協議為企業內部的協議，非標準CAN open協議。默認速率為250k。
SM1810C出廠時默認節點號為1，即報文識別碼為CAN標準幀中的ID.10-ID.3。
當使用右對齊方式：
當采用直接ID右對齊方式時，報文識別碼需左移3位。如當前設備地址為1時，左移3位時為1000B，即此時地址為08.
比如硬件地址為1時，采用ID靠右對齊的方式時，實際ID為08，如下圖所示，幀ID為 00 00 00 08，發送正確的命令即可有數據回復。
可以用主站通過命令重新設置節點號，節點號的范圍為1~127。重新設置節點號后，必須復位系統，系統重啟后，新節點號才有效。因通訊都為十六進制格式，表格里的數據都為16進制格式。
比如主機ID為00 00,傳感器地址為01 00將當前1號節點更改為2號,更改設備ID的通訊報文如下：
]
溫度數據的寄存器地址為0x11,濕度的為0x22.
如上例所示，傳感器的數據為6個節字構成，6個字節都轉換成asc碼即為真實數據。
比如17.5 這6個字節分別 20 20 31 37 2E 35,其中0x20表示該字節數據為空,0x31是3的ASCII值，0x31是1的ASCII值，0x2E是 . 的ASCII值。其中第5個字節固定為0x2E即小數點的ASCII值。
產品包括:
SM1810C傳感器 一臺
四芯插頭 1只
型 號 型號說明 備注
SM1810 SM1810xy 其中x為
B時 CAN接口
C時 CAN 接口
Y=1時 ，精度4.5%
Y=2時 ，精度3%
Y=3時 ，精度2%
